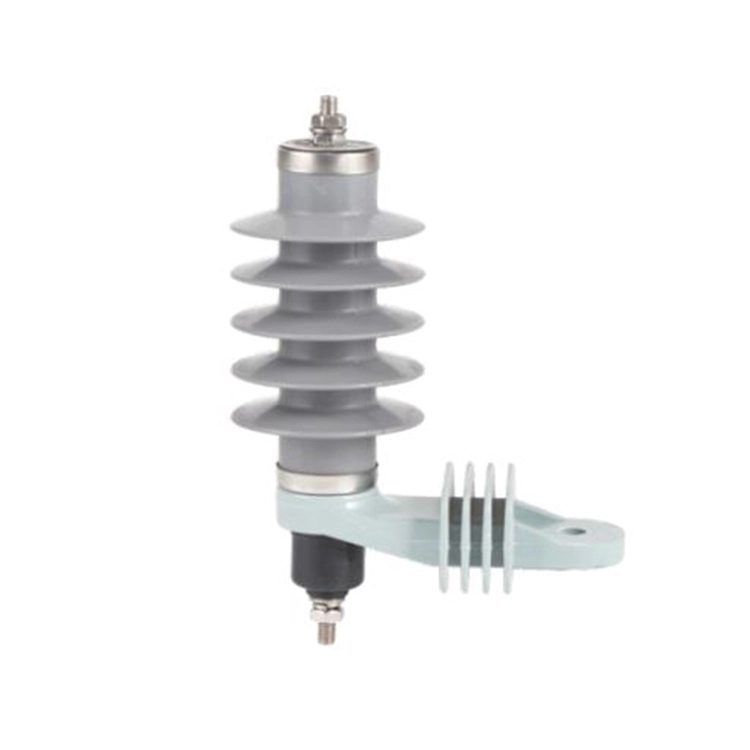

11kv-ko zink oxidoko argiztapen-erasogailua azpiestazioetan eta banaketa-sare elektrikoetan erabiltzen den babes-gailu kritikoa da. Banaketa-transformadoreak, panel elektrikoak eta kableak tximista eta kommutazio gaintentsioetatik babesteko diseinatuta dago.
ZnO varistor teknologia aurreratua hartuta, azpiestazioko 11kv zink oxidozko argiztapen-atxilotzaileak ezaugarri ez-lineal bikainak, erantzun azkarra eta hondar-tentsio baxua ditu. Gaintentsioaren babes fidagarria bermatzen du potentzia-maiztasunaren ondorengo korrontea sortu gabe.

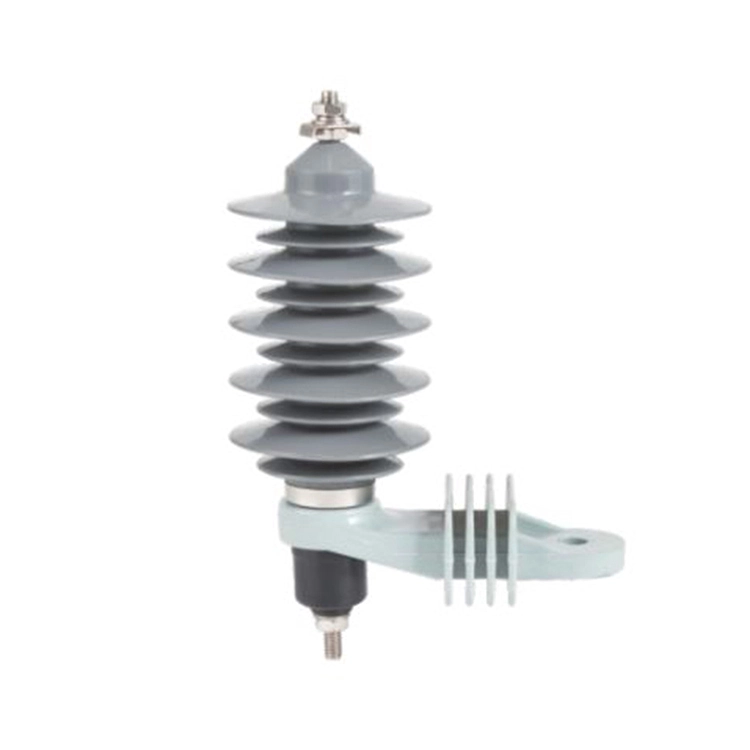

Portzelana edo silikonazko gomazko karkasarekin eskuragarri11kv-ko zink oxidozko argiztapen-atxilogailuaazpiestazioetan hidrofobikotasun handiagoa, kutsadura erresistentzia eta bizitza luzea eskaintzen ditu. Barruan eta kanpoaldean instalatzeko egokia da azpiestazioetan, industria-plantetan eta energia berriztagarrien sistemetan.
3 eta 10 kV arteko tentsio-motagailuak:
|
Modua |
Gu |
Ur |
Uc |
U1mA |
vs |
VL |
Vsw |
LD (2 ms) |
HC (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Gu | Sistemaren tentsio nominala |
| Ur | Atxilogailuaren tentsio nominala |
| Uc | Etengabeko funtzionamendu-tentsioa |
| U1mA | DC erreferentziako tentsioa 1 mA-tan |
| vs | Korronte aldapatsua bultzada hondar-tentsioa; |
| VL | Tximistaren bultzada hondar-tentsioa |
| Vsw | Kommutazio-impulso hondar-tentsioa |
| LD | Iraupen luzeko korronte bulkadari eustea |
| HC | Korronte handiko bulkada jasan |
G: Zergatik beharrezkoa da azpiestazio batean 11kv-ko zink oxidozko argiztapen-atxilogailu bat?
E: Azpiestazioek puntu kritikoak dira banaketa elektrikoaren sarean, eta ekipamenduak, hala nola, banaketa-transformadoreak, tentsio ertaineko eta behe-tentsioko etengailuak eta bus-barrak gaintentsio iragankorretan kalteak jasan ditzakete. 11kv-ko zink-oxidozko argiztapen-erresistenteak igoera hauek lurrera desbideratzen ditu segurtasunez, isolamenduaren matxura, ekipoen hutsegitea eta sute arriskuak 11kv-ko azpiestazioetara saihestuz.
G: Nola funtzionatzen du azpiestazioko 11kv-ko zink oxidozko argiztapen-atxilogailuak?
A: Gain-tentsio bat gertatzen denean, zink oxidoaren varistorearen erresistentzia gutxitzen da, 11kv-ko zink oxidoko argiztapen-atxilogailuak igoera-korrontea lurrera eroateko aukera emanez. Gainkada xahutzen denean eta tentsioa maila normalera itzultzen denean, 11kv-ko zink oxidoko argiztapen-atxilogailuaren erresistentzia handitzen da, korronte-fluxu gehiago modu eraginkorrean blokeatzen eta konektatutako ekipoak babestuz.
G: Nola instalatu behar da 11kV-ko zink oxidoko tximista-paragailu bat azpiestazio batean?
E: 11kv-ko zink oxidozko argiztapen-atxilogailu multzo bat instalatzea azpiestazio batean fabrikatzailearen jarraibideak eta industria-arauak jarraitu beharko lituzke. Oinarri nagusiak honako hauek dira:
Lurreratze egokia: bermatu lurrerako erresistentzia baxuko bide bat, gorakada eraginkorra xahutzeko.
Orientazio zuzena: instalatu 11kv-ko zink oxidoko argiztapen-erasogailua polaritate egokian funtzionamendu egokia ziurtatzeko.
Sakea: mantendu tarte egokia flashover saihesteko eta segurtasuna bermatzeko.
Irisgarritasuna: ikuskapen eta mantentze errazetarako posizioa.
