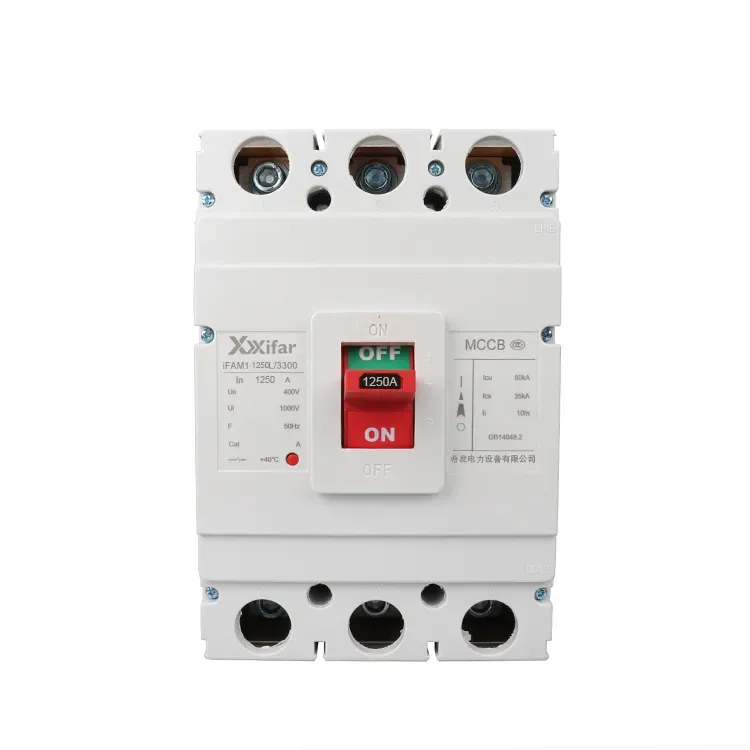

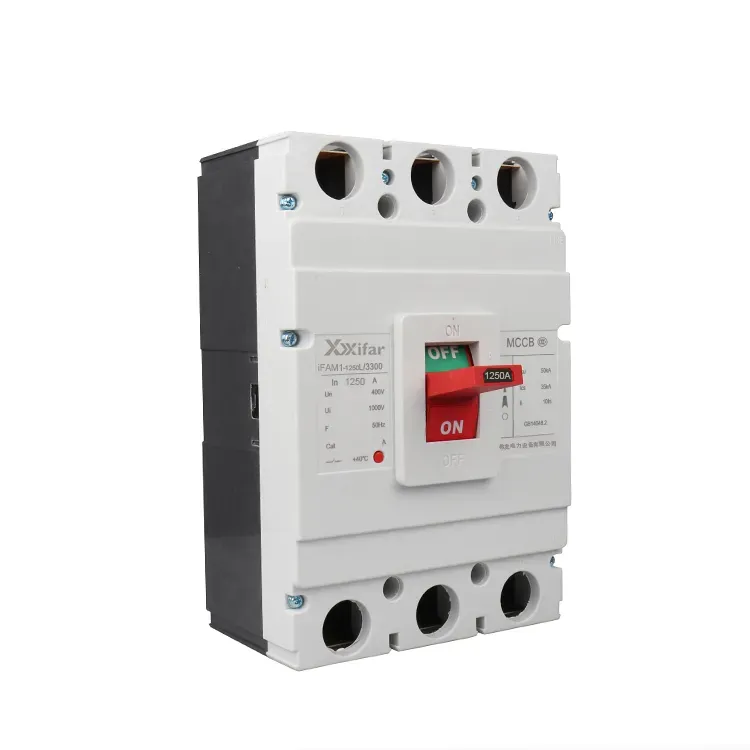

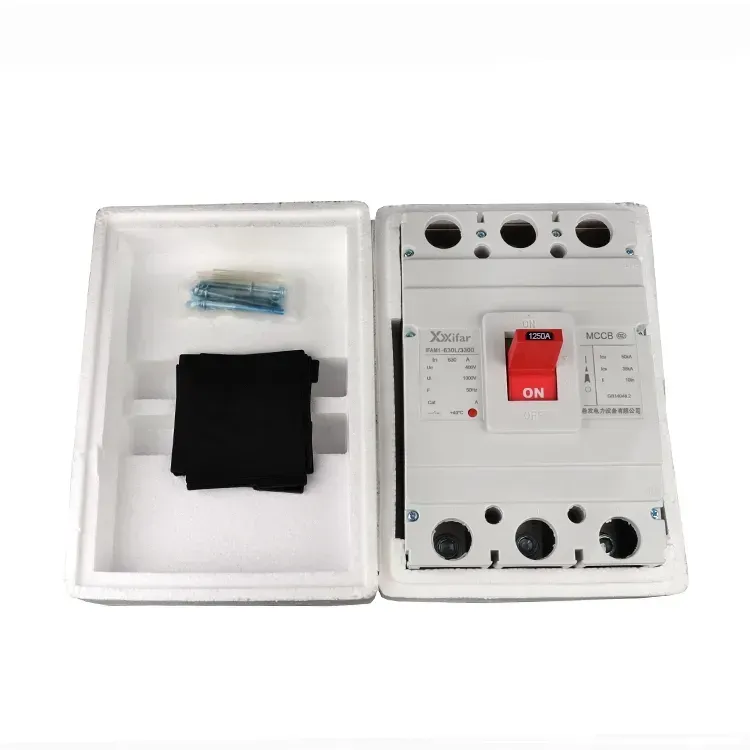

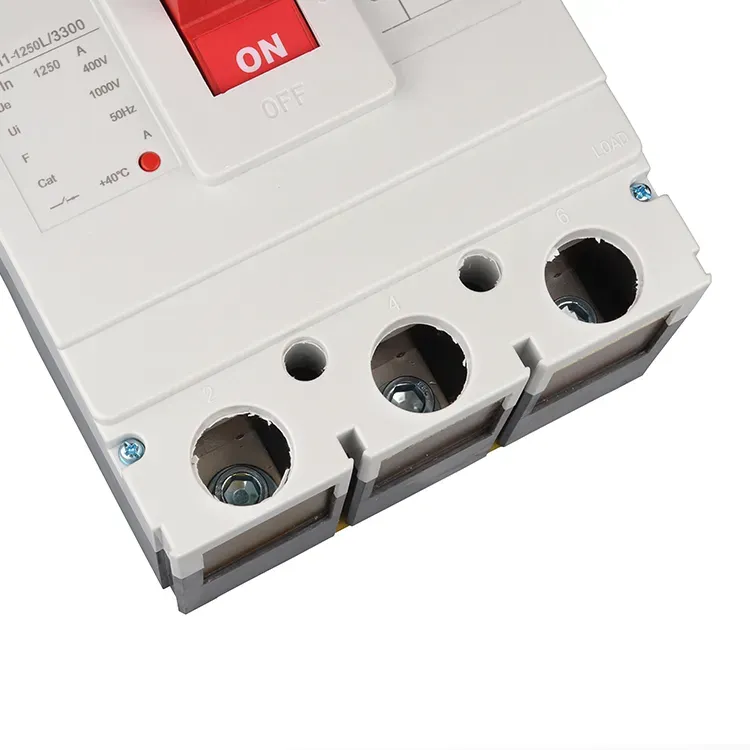

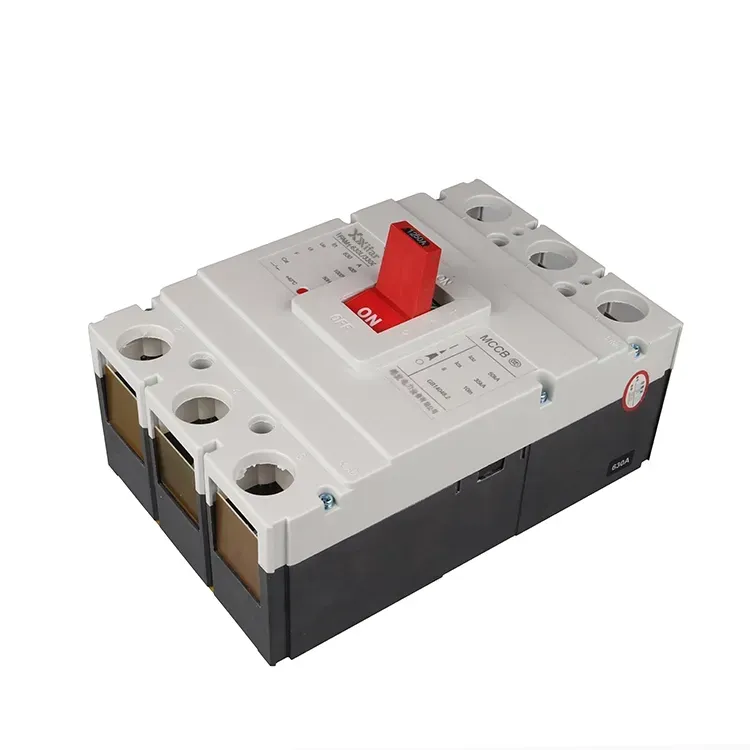

1250 amp 3 polo 600v mccb etengailu batek oinarrizko hiru zati ditu, hau da, kontaktu-sistema, arkua itzaltzeko sistema eta abiarazte-unitateak. Etengailu hauek babes-funtzio desberdinak eskaintzen dituzte, besteak beste, korrontearen gaineko babesa, tentsio azpiko babesa, babes termikoa eta shunt-abiarazpena. 1250 amp 3 polo 600 V mccb etengailu bat eskuz edo motordun gidari batek ixten du. Behin kontaktuak itxita, bidaiarik gabeko mekanismo baten bidez eusten dira. Matxura bat gertatzen denean, dagokion etengailuak mekanismoa aktibatzen du, blokeoa askatuz eta 1250 amp 3 polo 600 V mccb etengailua automatikoki aktibatzea eraginez, zirkuitua babestuz.
1. Shunt-unitatea
Shunt-bidaia urrutiko kontrolaren funtzionamendurako erabiltzen da. Zirkuitua 1250 ampereko 3 poloko 600 V mccb etengailu baten bidez ireki daiteke urrutitik.
2. Korrontearen gain-unitatea
Unitate honek zirkuitu laburren eta gehiegizko korronteen aurkako babesa eskaintzen du. Korronteak aurrez ezarritako balioa gainditzen duenean, etengailuak sortzen duen indar elektromagnetikoak blokeoa askatzen du. Mugitzen den kontaktua azkar bereizten da malgukiaren indarraren ondorioz, zirkuitua eten egiten du.
3. Tentsio azpiko etengailua
Unitate honek tentsio galeraren aurkako babesa eskaintzen du. Bere bobina zuzenean konektatzen da elikadura-iturrira eta energetikoa izaten jarraitzen du baldintza normalean, eta horri esker, 1250 amp 3 poloko 600 V mccb etengailua itxita egon daiteke. Hornidura galtzen denean edo tentsioa nabarmen jaisten denean, indar magnetikoa ahuldu eta malgukiaren indarra baino txikiagoa bihurtzen da. Ondoren, malgukiak mugitzen den nukleoa gidatzen du, kisketa askatuz eta 1250 amp 3 polo 600v mccb etengailua abiaraztea eraginez.
4. Bidaiagailu termikoa
Gainkarga-korronte bat 1250 amp 3 polo 600v mccb etengailutik igarotzen denean, bidai-unitate termikoaren barruko banda bimetala berotzen da korrontearen ondorioz. Bi metalek hedapen-koefiziente desberdinak dituztenez, abiadura ezberdinean makurtzen dira berotzean. Deformazio honek abiarazte-mekanismoa bultzatzen du, eta 1250 ampetroko 3 polo MCCB kaxa moldatutako etengailuak zirkuitua ireki eta eten egiten du.
|
Fotograma-korronte nominatua |
1250 |
|
Polo kopurua |
3 polo; 3P; 3 fasea |
|
Lan-korronte nominatua |
630A; 700A; 800A; 1000A |
|
Maiztasuna |
60 Hz/50 Hz |
|
Zirkuitu laburrak hausteko ahalmen gorena |
50kA edo 70kA |
|
Zerbitzua Zirkuitu Laburren Eten Ahalmena |
35kA edo 50kA |
|
Lan-tentsio nominala |
660 V; 690 V |
|
Isolamendu-tentsio nominala |
1000 V |
|
Zerbitzu-bizitza mekanikoa |
10000 aldiz |
|
Zerbitzu elektrikoaren bizitza |
2000 aldiz |
|
Arku distantzia |
≤100 mm |
| Produktu modua | Poloa | Dimentsioa | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
