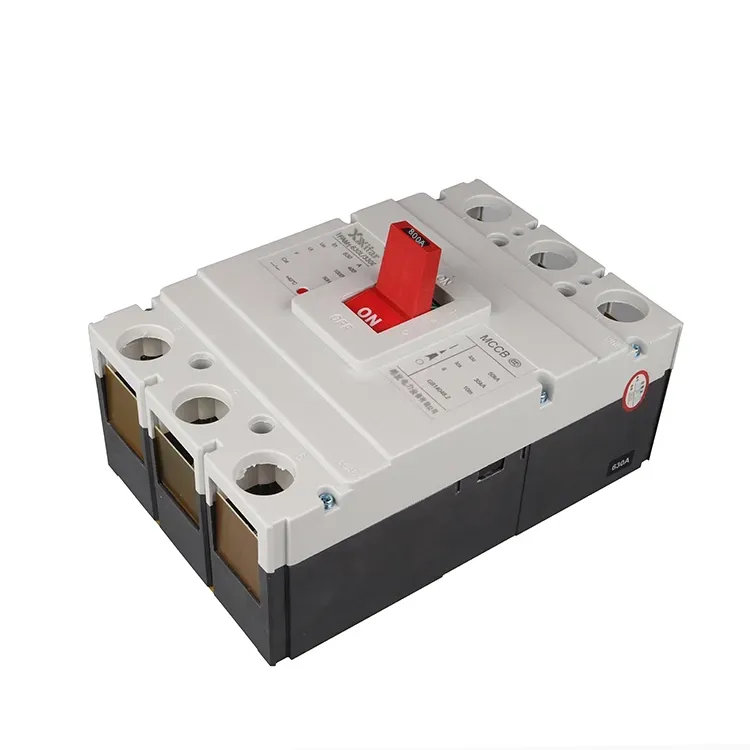

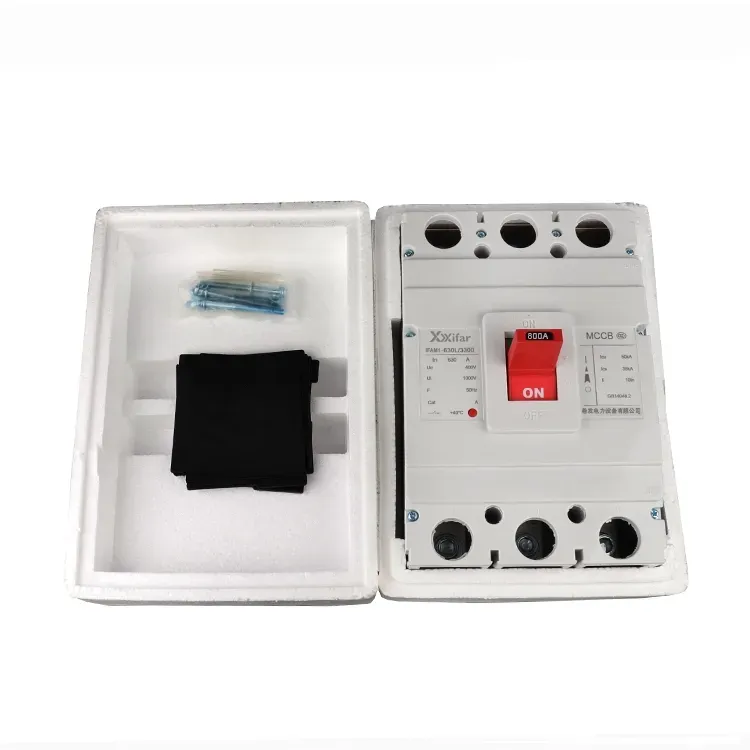

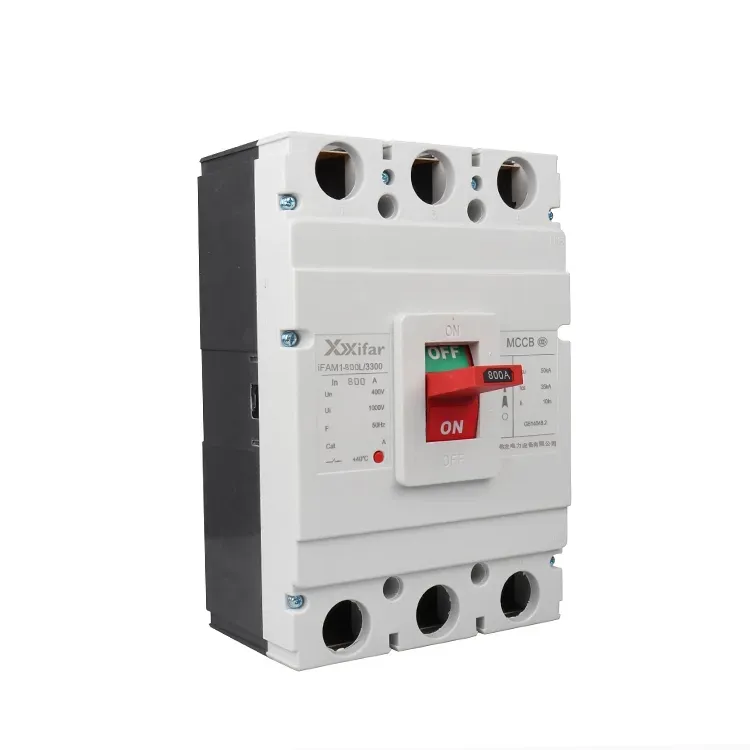

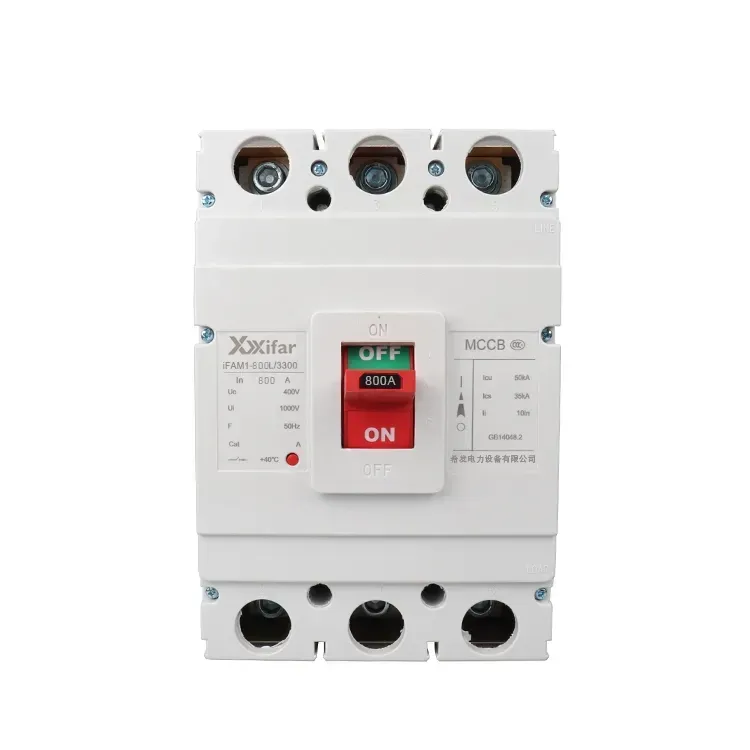

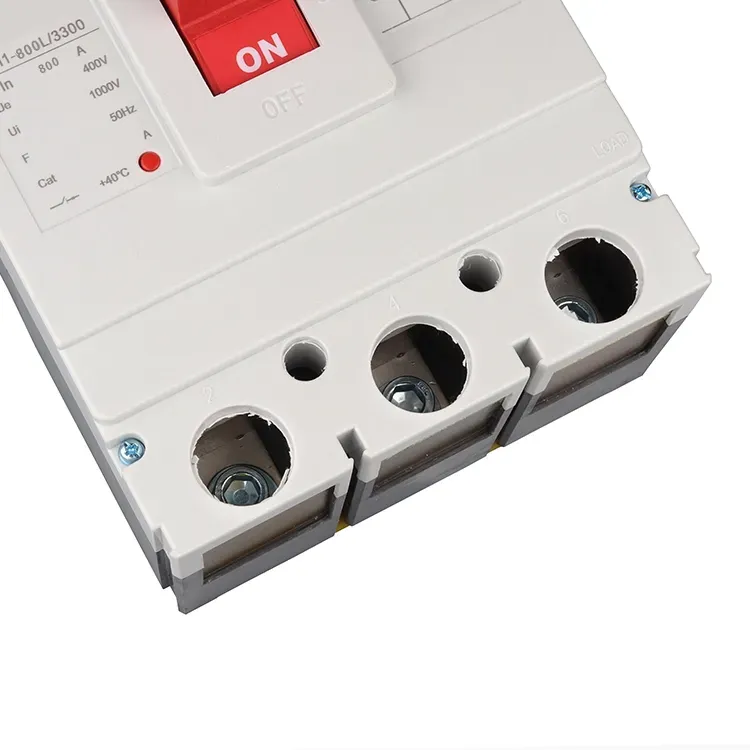

400v 800a Moldeatutako kasu isolatua etengailu

400 v-ko 800 a-ko kaxa isolatu moldatua MCCB tentsio baxuko etengailu mota bat da, aire isolatzailea duen karkasa isolatzaile moldatua duena. Asko erabiltzen da potentzia banatzeko sistemetan korronte normalak eta hutsegite-korronteak eteteko edo isolatzeko, eta horrek lerro eta ekipo elektrikoen segurtasuna bermatzen du. 400 V-ko 800a-ko kaxa isolatu moldatuaren etengailuaren barne-egiturak MCCB-k kontaktu mugikorrak eta finkoak, funtzionamendu-mekanismoa eta aktibazio-unitateak ditu, hala nola, deskarga termikoak eta magnetikoak. Osagai hauei esker, 400 v-ko 800 a-ko kaxa isolatu moldatuaren etengailuak denbora luzeko atzerapena eta berehalako babesa eskaintzen ditu. Moldatutako 400 V-ko 800 A-ko kaxa isolatuaren etengailuaren ohiko bidaia motak aktibazio magnetikoak, magnetiko termikoak eta elektronikoak dira soilik.

Moldeatutako kaxa isolatu etengailuaren definizioa

400 V-ko 800 A 400 V 800 A-ko etengailu isolatu moldatu bat MCCB miniaturazko etengailuen artean kokatzen da, hau da, MCB eta aire etengailuen artean, hau da, ACB izenekoa, ahalmenari eta aplikazioari dagokionez. Moldeatutako 400 v-ko kaxa isolatu-etengailu batek, oro har, 10 A eta 1600 A arteko korronte tartea estaltzen du. Etengailu termiko magnetikoak edo elektronikoak kaxa moldatu batean itxita daudenez, egokia da tentsio baxuko banaketa-potentzia sistemaren hainbat mailatan babesteko eta kontrolatzeko.

Moldeatutako kaxa isolatua etengailua Funtzionalak eta Ezaugarriak

Etengailu magnetiko termikoek gainkarga babesteko elementu bimetal bat eta zirkuitu laburrak babesteko mekanismo magnetiko batekin konbinatzen dituzte. Bidaia-unitate elektronikoek, berriz, babes-ezarpenen doikuntza zehatzagoa ahalbidetzen dute, normalean %10-%20ko tolerantzia tartean. Bereziki erabilgarriak dira motor-zirkuituetan, non 400 v-ko 800 a-ko kaxa isolatu moldatuaren etengailuak MCCB sarrera-korronte handietan zehar ibili behar duen, sarritan korronte nominala baino hamar aldiz handiagoa den hargailu magnetiko-mailak ezarrita.

Moldeatutako kasu isolatu etengailu Aplikazioak

400 v-ko 800 a-ko kaxa isolatu moldatuaren etengailu MCCB-ak elikadura gisa erabil daitezke banaketa-sistema primario, sekundario edo tertziarioetan, eta sarrerako etengailu gisa ere egokiak dira bigarren eta hirugarren mailan. Haien azken zirkuitu laburren hausteko ahalmena, normalean 36kA eta 120kA bitartekoa, miniaturazko etengailuena baino nabarmen handiagoa da, normalean 6kA eta 10kA artean kokatzen direnak.

Moldeatutako kaxa isolatu etengailua Hautaketa-gogoetak

MCCB bat hautatzeko funtsezko faktoreak honako hauek dira: fotograma-tamaina eta korronte nominala, hala nola 100A edo 250A, bidai-unitatearen ezarpenak, hala nola Ir = 1.2In edo 5In, hausteko ahalmena eta behar diren bidaia-kurbaren ezaugarriak, hala nola denbora luzeko eta denbora laburreko atzerapen funtzioak.

Moldeatutako kaxa isolatua etengailua Konparazio Teknikoa

400v 800a 400v 800a magnetiko termikoko kaxa isolatudun etengailuek egitura nahiko sinplea dute baina zehaztasun txikiagoa dute, % 20 inguruko perdoiekin. Bidaia-unitate elektronikoek, maiz Rogowski bobina sentsorean oinarrituta, zehaztasun eta tenperatura-konpentsazio hobeak eskaintzen dituzte, eta 400 V 800 A moldatutako kaxa isolatu-etengailuak hobeto egokitzen dira zirkuitu kritikoetarako edo koordinazio selektiboa behar duten aplikazioetarako.

400v 800a moldatutako kaxa isolatua etengailuaren parametroa:
