Mundu mailako elektrizitate-eskariaren hazkuntzaren atzealdean, 500kva 11kv motako nltc banaketa-transformadoreak oso erabiliak dira landa-sare elektrikoak, industria, merkataritza, energia berriak eta instalazio publikoak bezalako eremuetan. Haien fidagarritasun handia mundu osoko 50 herrialde eta eskualde baino gehiagotan operazioaren bidez egiaztatu da. Tanzania, Zimbabwe, Ghana, Hegoafrika, Kenya, Zambia eta beste hainbat herrialde eta eskualdeetara saldu dira.

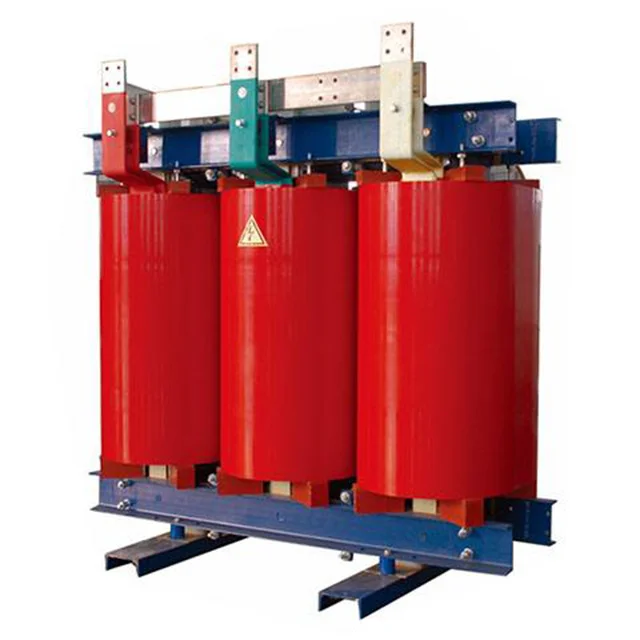

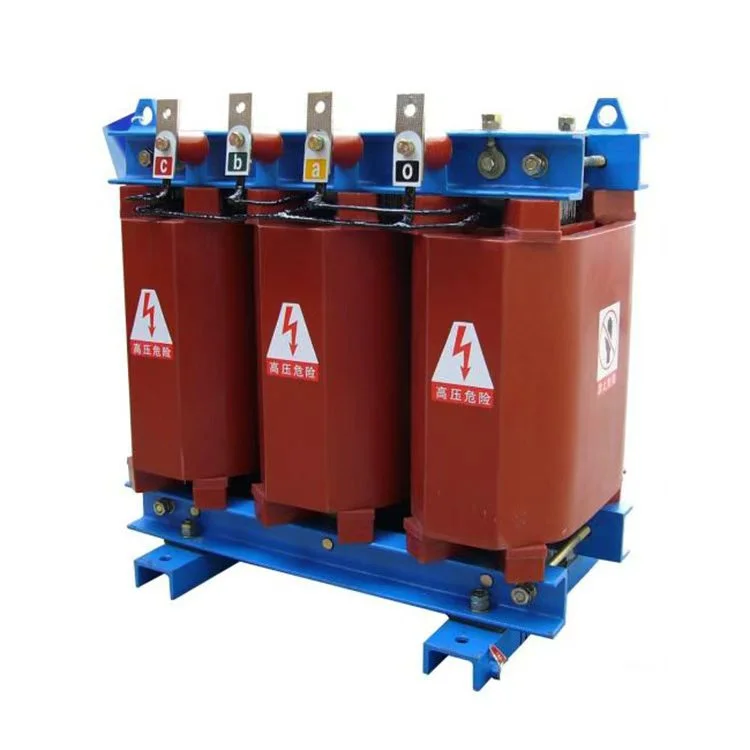

500kva 11kv lehor motako nltc banaketa transformadorearen egitura-ezaugarriak:
Bobinak: bobinak kobrezko eroaleekin inguratuta daude, alanbrea edo papera, beira-zuntzez indartuta eta betegarririk gabeko epoxi erretxinaz igortzen dira hutsean lehortzeko eta desgasifikatzeko prozesuak erabiliz. Honen ondorioz, erresistentzia mekaniko handia, zirkuitulaburra jasateko gaitasun sendoa eta bulkada erresistentzia bikaina da.
Tentsio handiko harilkiak: hasierako eta amaierako terminalak, baita tarteko harrapaketa-harinak ere, kobrezko azkoinekin txertatuta daude. Egitura honek zurruntasun ona ematen du, txorrota aldatzea errazten du eta itxura txukuna eta estetikoki atsegina bermatzen du.
Nukleoa: nukleoa kalitate handiko aleak hotzean ijetzitako siliziozko altzairuzko xaflak erabiliz muntatzen da, 45 graduko urrats anitzeko junturarekin. 500kva 11kv lehor motako nltc banaketa-transformadorearen gainazala erretxin geruza isolatzaile batez estalita dago, hezetasunaren erresistentzia, herdoilaren prebentzioa eta zarata murriztea eskainiz.
Lotzeko sistema: osagai elastikoak nukleoaren, finkatzeko tresnak eta bobinen artean erabiltzen dira bobinak etengabeko konpresiopean mantentzeko, eta, horrela, zarata maila murrizteko.

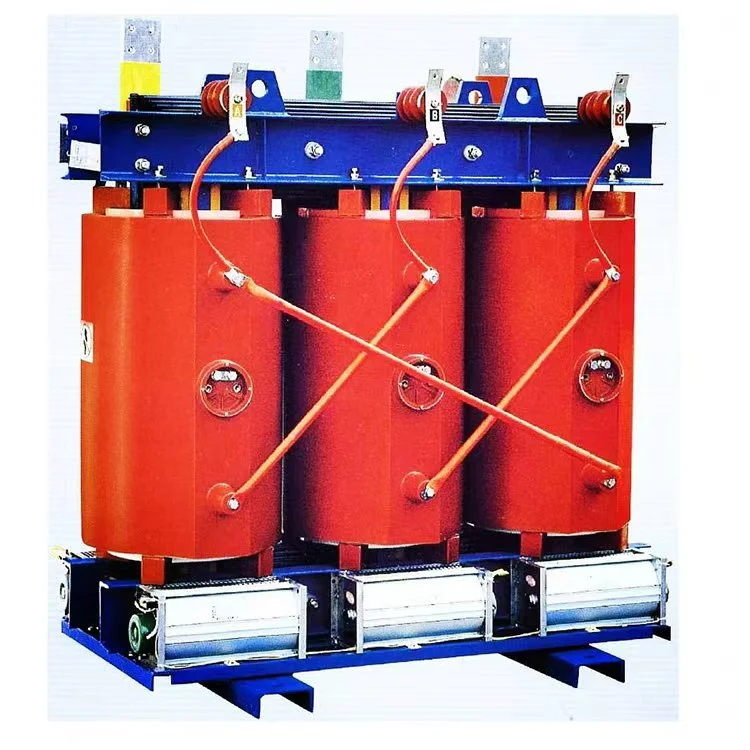

Hozte-diseinua: 500kva 11kv motako nltc banaketa-transformadorea hozte naturalerako (AN) diseinatuta dago. Luzerako aireztapen-hodiak guztiz galdatutako goi-tentsioko eta behe-tentsioko harilkien bobina-hormen barruan aurreformatzen dira. Aire behartua hozteko AF ekipoen hozte haizagailuak instala daitezke aukera gisa. Behartutako aire hoztearekin, irteera-ahalmena % 50 handitu daiteke 500 kVA edo beheragoko balorazioak % 40ean.
Tenperaturaren jarraipena: 500kva 11kv motako nltc banaketa-transformadoreak BWDK serieko tenperatura kontrolagailu batekin hornituta dago. Platinozko erresistentzia-sentsoreak Pt100 tentsio baxuko bobinen goialdean aurrez txertatutako zuloetan jartzen dira, haizearen tenperaturaren igoera kontrolatzeko. Kontroladoreak automatikoki abiarazten edo gelditzen ditu hozte haizagailuak eta funtzioak eskaintzen ditu, hala nola, akatsen alarma, tenperatura gaindiko alarma eta tenperatura gainditzeko bidaia. Ezaugarri hauek gainkarga babes fidagarria eskaintzen dute lehorreko transformadorearentzat, eta, ondorioz, funtzionamenduaren segurtasuna hobetzen dute.
|
Izena |
500kva 11kv motako nltc banaketa-transformadore lehorra |
|
Ahalmen baloratua |
500kva |
|
Tentsio primarioa |
11KV |
|
Tentsio sekundarioa |
0,4/0,415 kV |
|
Isolamendu materiala |
Erretxina galdatua |
|
Bektore Taldea |
Dyn11 Yyn0 |
|
Kargarik gabeko galera (P0) |
Bezeroaren eskakizunetan oinarrituta |
|
Karga-galera (Pk) @ 120 °C |
Bezeroaren eskakizunetan oinarrituta |
|
Inpedantzia-tentsioa (Erresuma Batua) |
%6 |
|
Isolamendu Klasea |
F edo H KLASEA |
|
Hozteko metodoa |
ONAF ONAF |
|
Isurketa partziala |
10 pieza baino gutxiago |
Babes-eskua IP21
Transformadorearen nukleoa
Transformadorearen harilkatzea
