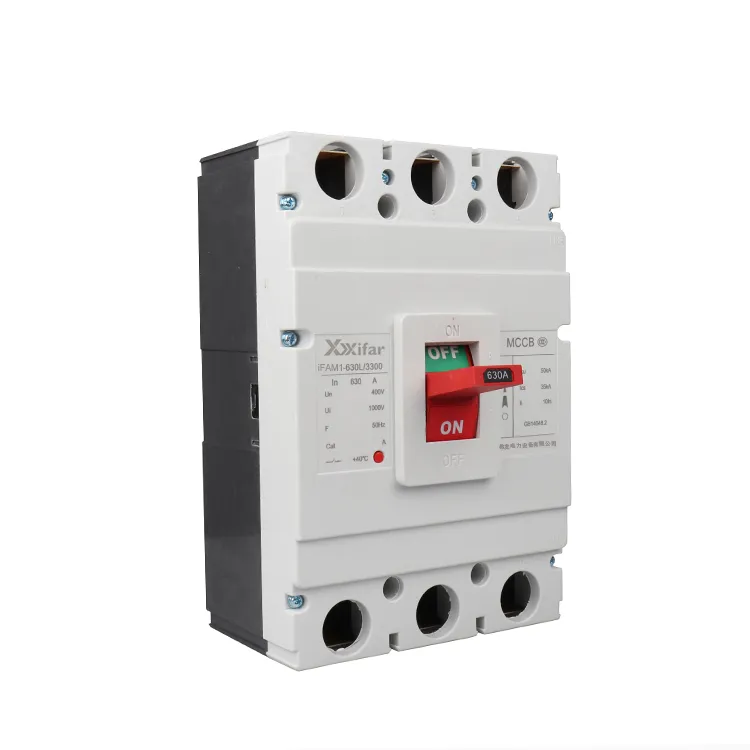

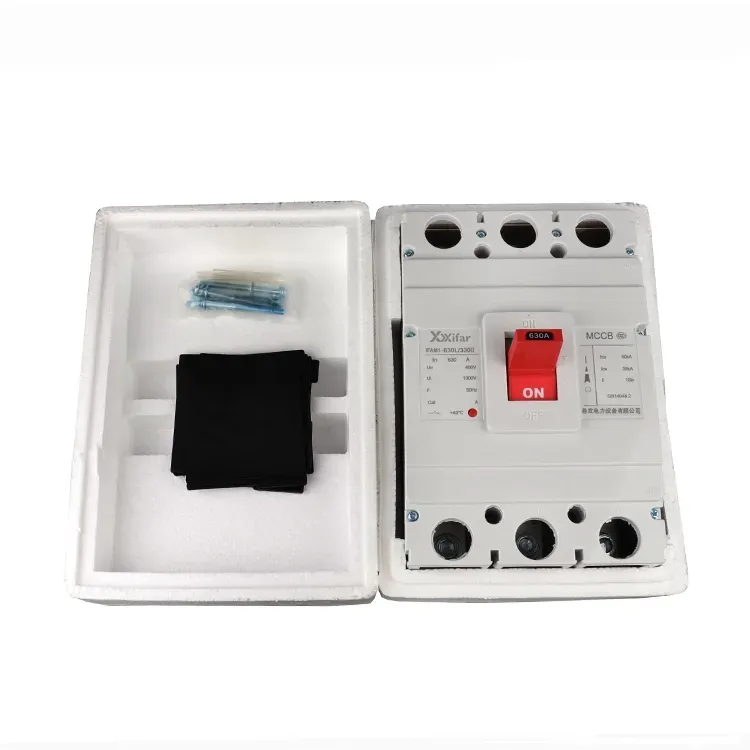

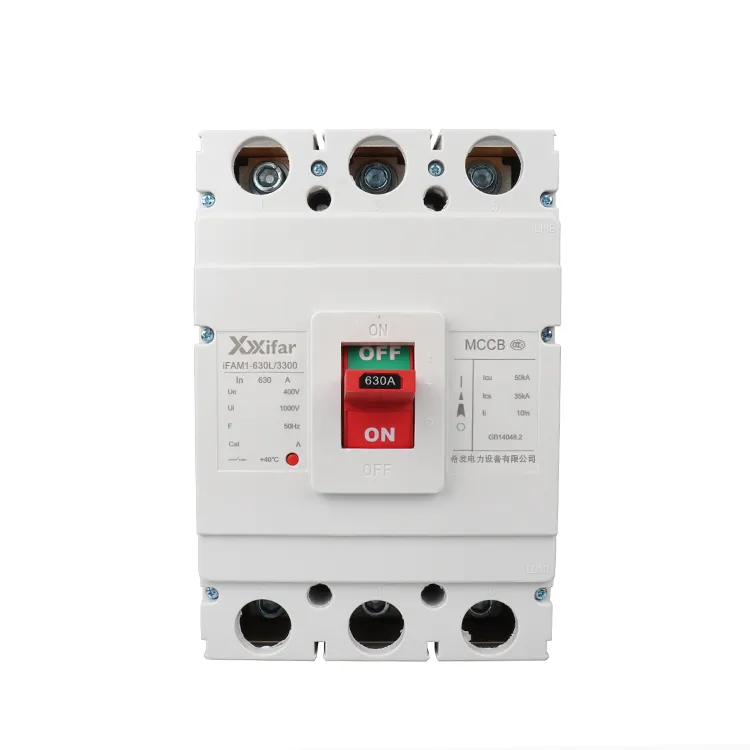

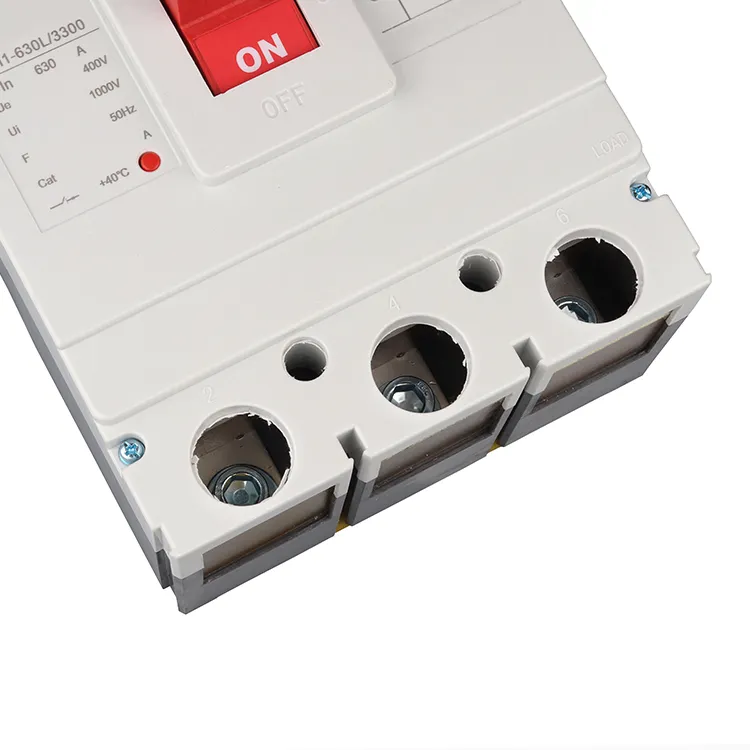

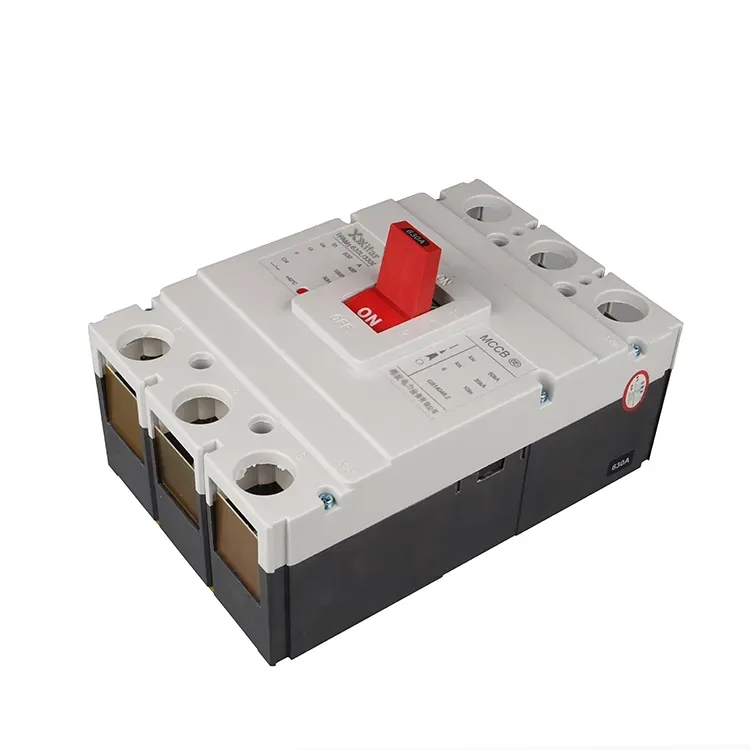

630a 3p Termiko Magnetikoa Moldeatutako Kasu Etengailu

630a 3p magnetiko termikoko kaxa moldeatutako etengailu bat tentsio baxuko potentzia banatzeko sisteman erabiltzen den babes-gailu ezinbestekoa eta garrantzitsua da. Guztiz itxitako karkasa isolatzailea hartzen du, eta MCCB-k ezinbesteko osagaiak barne hartzen ditu, besteak beste, ukipen-sistema, arkua itzaltzeko unitatea eta abiarazte-mekanismoa egitura trinko batean.

Unitate zigilatu gisa diseinatuta dagoenez, 630a 3p magnetiko termikoko kaxa moldeatutako etengailua normalean ez da desmuntatzeko edo konpontzeko pentsatua. Instalazio industrialetan eta komertzialetan asko aplikatzen da gaitasun ertain eta txikiko zirkuituetan babesak eskaintzeko, normalean adar edo linea amaierako babeserako gailu gisa.

Etengailuen kategoriaren barruan, kaxa molduradun etengailuak aire etengailuen : normalean banaketa-sistemetan sarrera nagusi gisa erabiltzen diren aireko etengailuen eta miniaturazko etengailuen artean kokatuta daude, etxebizitza eta erabilera arineko aplikazioetan erabili ohi direnak.

Moldatutako 630a 3p magnetiko termikoko etengailu baten kasu tipikoen artean, motorraren babeserako zirkuituak, banaketa-taulak eta tamaina ertaineko ekipoetarako elikadura-lerroak daude.

630a 3p molde magnetiko termikoko kaxa etengailu parametroa:

630a 3p magnetiko termikoko kaxa moldatua etengailua Ezaugarri funtzionalak

1. Gainkargaren babesa:

630a 3p magnetiko termiko moldatutako kaxa etengailu batean, gainkarga babesari denbora luzeko babesa ere deitzen zaio. Gainkargaren babesa banda bimetal baten deformazio termikoan oinarritzen da. Abiatze-denborak alderantzizko denbora-ezaugarri bati jarraitzen dio: korronte handiagoak abiarazte azkarragoak eragiten ditu. Honek eroaleak eta ekipoak gehiegizko berotzetik babesten ditu gainkarga iraunkorreko baldintzetan.

2. Zirkuitu laburren babesa

Normalean, zirkuitu laburren babesa berehalako babesa erabiliz ezartzen da 630a 3p magnetiko termiko moldatutako kaxa etengailu batean. Bidaiagailu magnetikoak berehalako babesa eskaintzen du. Korrontea balio nominala baino 8 - 12 aldiz gutxi gorabehera iristen denean, molde magnetiko termikoko etengailuak potentzia-maiztasun-ziklo erdi baten barruan aktibatzen da, hau da, 10 ms ingurukoa. Horri esker, zirkuitu laburreko korrontea gorenera iritsi aurretik etenaldia gertatzen da.

3. Tentsio azpiko babesa

Tentsio azpiko askapena instalatuta dagoenean, tentsioa balio nominalaren % 70etik behera jaisten bada segundo 1 baino gehiagotan eten egiten da. Berehalako astintzea gertatzen da tentsioa balio nominalaren % 35etik behera jaisten bada. Funtzio honek tentsio baxuko funtzionamenduak eragindako motorretan kalteak saihesten laguntzen du.

4. Lurraren ihesen babesa

630a 3p magnetiko termikoko kaxa moldatutako etengailuak babes elektronikoko modulu integratuekin hondar-korrontea hauteman dezakete zero sekuentziako korronte-transformadore baten bidez.  Atertu egiten da ihes-modulak babes pertsonalerako 30 mA baino gehiago eta suteen babeserako 300 mA baino gehiago hautematen baditu. Bidalketa-denbora, oro har, 0,1 segundo barrukoa da.
