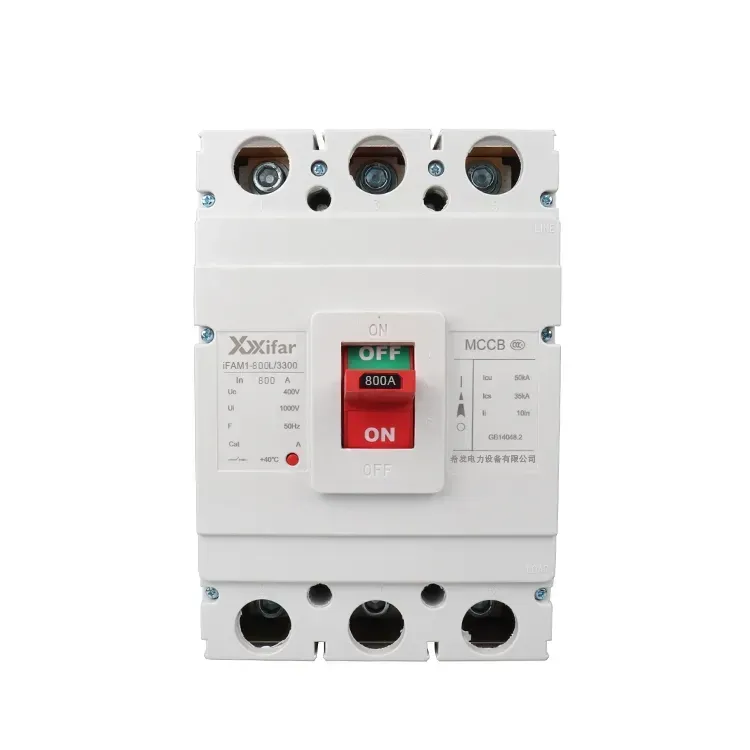

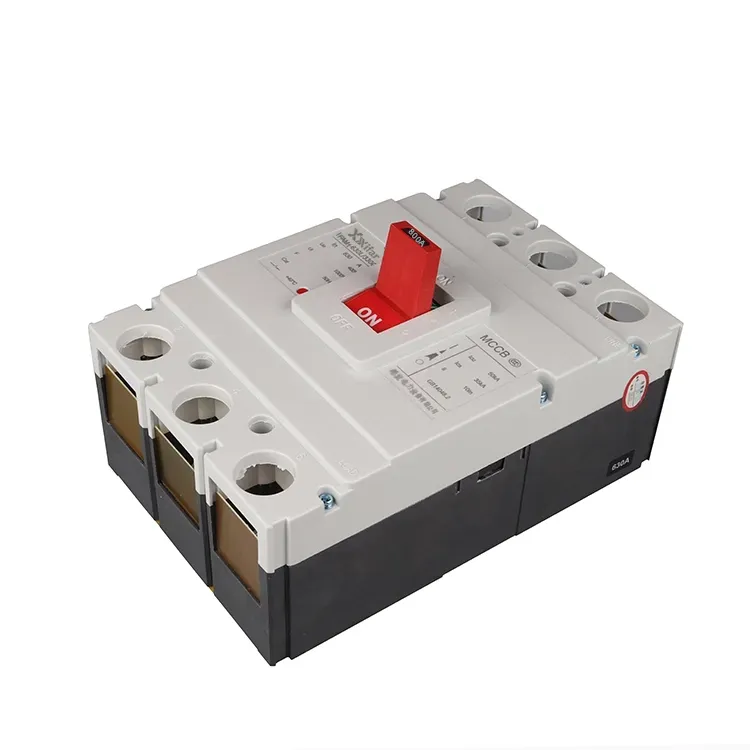

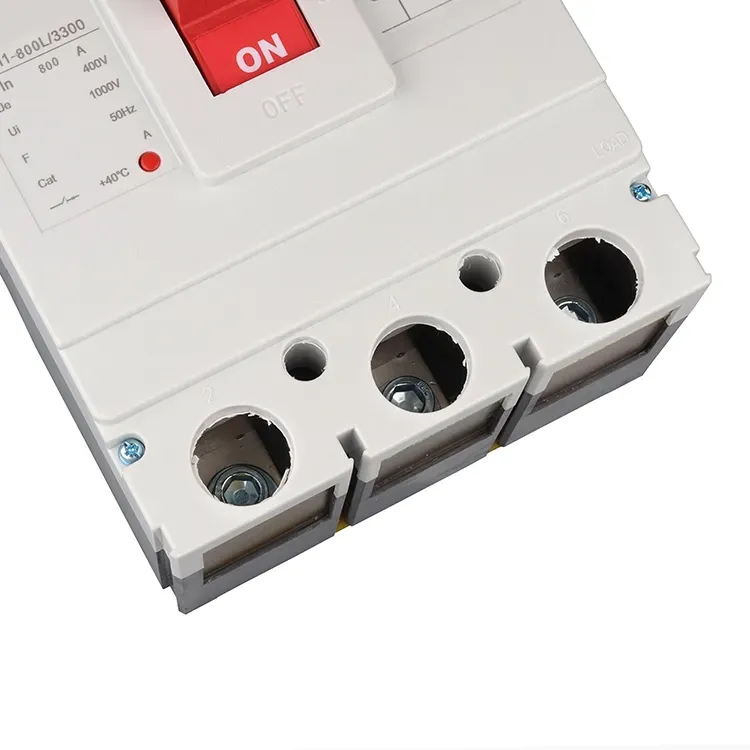

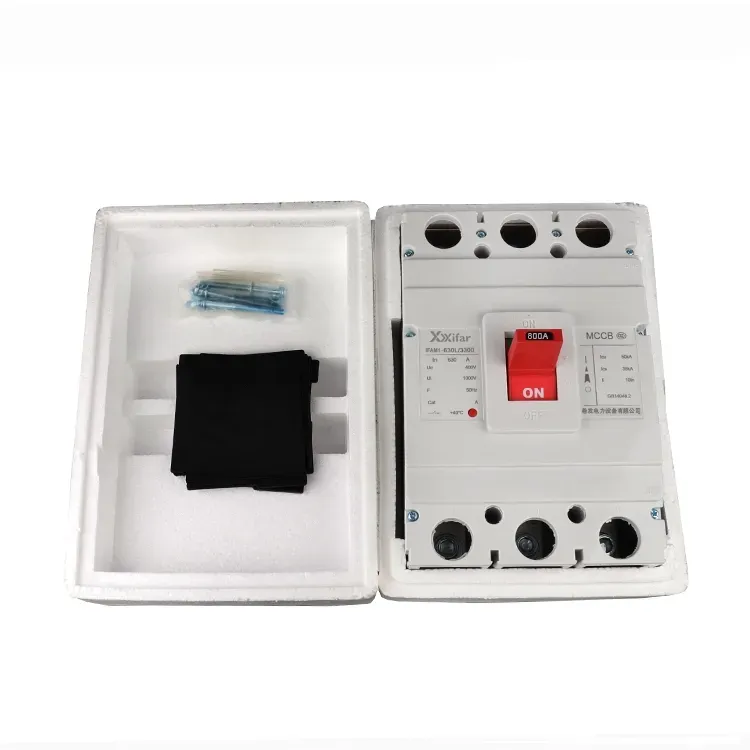

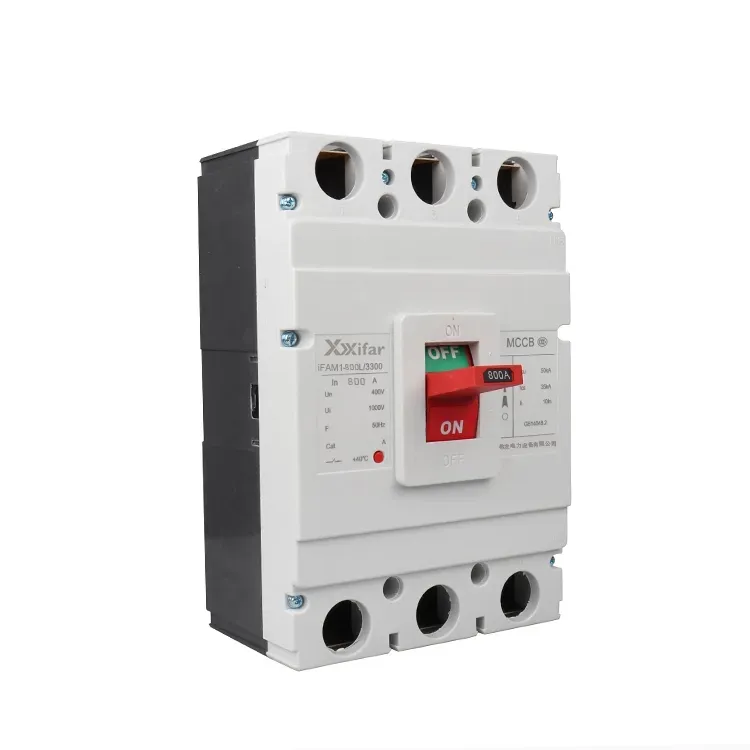

800 Amp 4pole elektrikoa Mccb Molded Case Zirkuitu-haustura

800 ampereko 4 polo elektrikoko mccb moldatutako kaxa etengailu batek bidai-unitate termiko magnetikoa edo bidai-unitate elektronikoa horni ditzake bezeroaren eskaera desberdinak asetzeko. Are gehiago, hedapen-unitateak, hala nola tentsio azpiko bobina, hondar-korronte gailua eta motorraren babes-unitateak, 800 ampereko 4 polo elektrikoko mccb kaxa moldeatutako etengailu bati aukera ematen dio aplikazioen eskaerari erantzuteko funtzio gehiago lortzeko. Sarrera babesteko funtzioa behean bezala erakusten da.

Etengailu magnetiko termikoen babes-funtzioak:

1. Gainkarga babesa:

Zirkuituaren korronteak balio nominala gainditzen duenean, 800 ampereko 4 polo elektrikoko mccb moldedun etengailu elektriko baten banda bimetalak berotu eta okertu egiten du, eta horrek bidalketa-mekanismoa eragiten du. Aktibazio-denbora korrontearen karratuarekiko alderantziz proportzionala da.

2. Zirkuitu laburren babesa:

Zirkuitulaburra gertatuz gero, matxura-korronte altu batek indar elektromagnetikoa sortzen du, eta horrek bidalketa-mekanismoa ia berehala funtzionatzera bultzatzen du.

Horrela, 800A 4 poloko MCCB magnetiko termikoek normalean bi etapako babesa eskaintzen dute, hau da, denbora luzeko atzerapenaren babesa eta berehalako babesa. Mota ez-selektiboa ere deitzen zaio.

Etengailu elektronikoen babes-funtzioak

1. Gainkarga babesa:

800 ampereko 4 polo elektrikoko mccb kaxa moldeatutako etengailu batean dagoen mikroprozesadore batek etengabe kontrolatzen eta kalkulatzen du zirkuituaren korrontea babes zehatza emateko.

2. Zirkuitu laburren babesa:

Selektibitatea lortzeko, 800 ampereko 4 polo elektrikoko mccb kaxa moldeatutako etengailu batean aurrez ezarritako atzerapena aplikatzen da zirkuitu laburrean.

3. Zirkuitu laburren babesa:

Matxura larrietan, 800 ampereko 4 polo elektrikoko mccb moldatutako kaxa etengailuak atzerapenik gabe abiatzen da zirkuitua isolatzeko.

4. Lurraren matxura babestea:

Lur-matxuraren korronteak detektatzeko eta eteteko diseinatuta dago  800 ampereko 4 polo elektrikoko mccb kaxa moldatutako etengailu batean.

Horrela, 800A 4P MCCB elektronikoek, oro har, lau etapako babesa eskaintzen dute, hau da, denbora luzeko atzerapenaren babesa, denbora laburra, berehalako babesa eta lur-matxuraren babesa. 800A 4P MCCB elektronikoari MCCB mota selektiboa ere deitzen zaio.

Babes ezaugarri osagarriak:

1. Tentsio azpiko babesa:

800 amp 4 polo elektrikoko mccb kaxa moldatutako etengailuak hornikuntza-tentsioa zehaztutako atalase batetik behera jaisten denean 800A moldeatutako kaxa etengailuak automatikoki aktibatzen dituen azpitentsioko askapen batekin horni daitezke.

2. Hondar-korrontearen babesa:

Bertsio jakin batzuek, hala nola, ihes-babes motak, lur-ihesak hauteman ditzakete eta deskarga elektrikoaren aurkako babesa eman dezakete.

3. Motor babesa:

Motor-babeseko MCCBak motor-zirkuituetarako bereziki diseinatuta daude, sarritan D motako bidaia-ezaugarriak erabiltzen dituzte abiaraztean abiarazte-korronte handiei aurre egiteko.

800 amp 4polo elektrikoko mccb kaxa moldatua etengailu parametroa:
