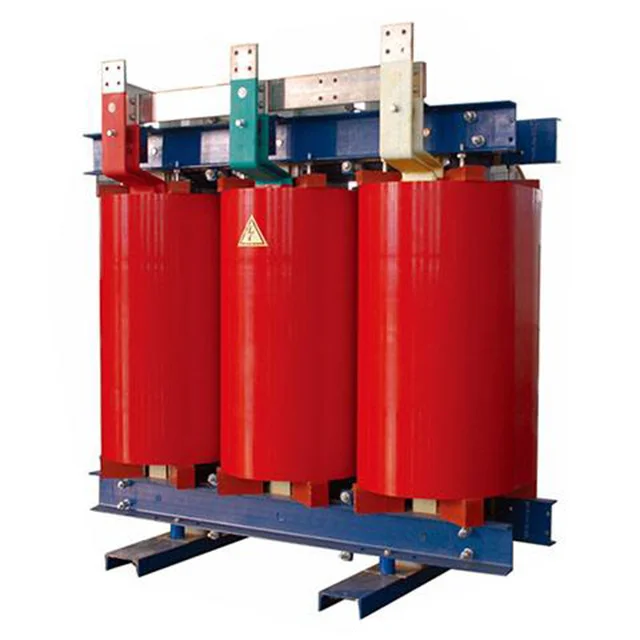

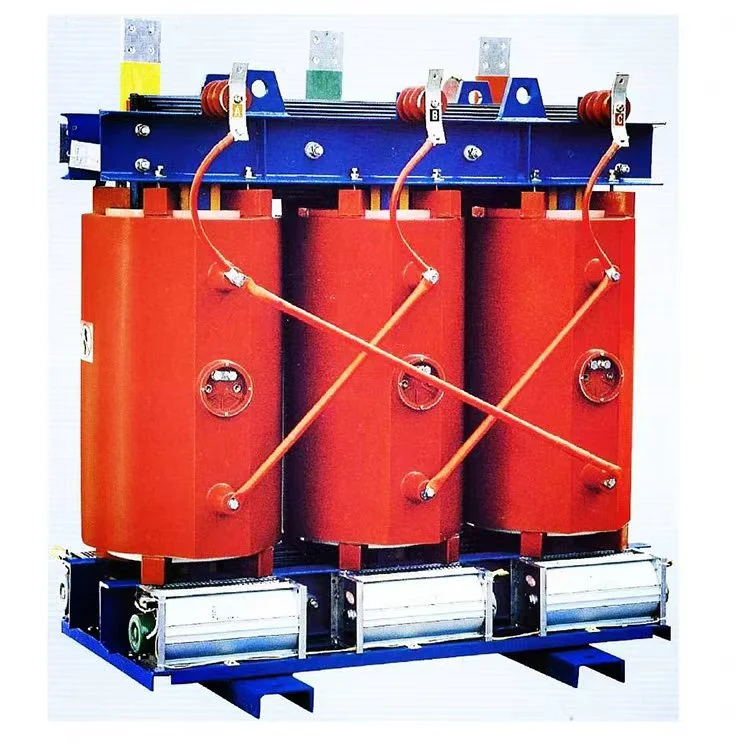

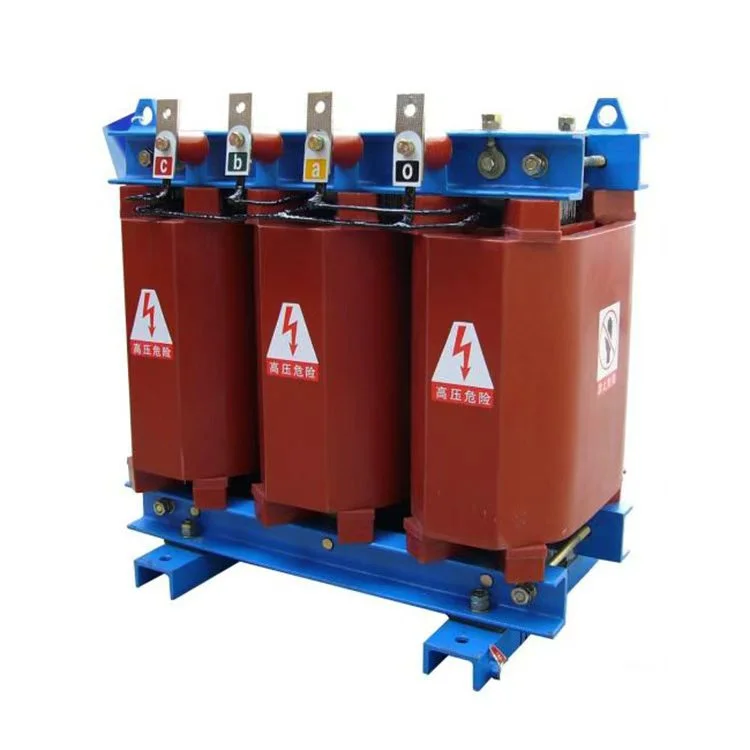

SCB10 3500kVA 11kV 415V Mota Lehorra Transformadorea

Wenzhou Xifa Electrical Equipment Co., Ltd.-k, petrolio murgildutako eta lehorreko transformadoreen fabrikatzaile profesional gisa, ekoizpen-prozesu zorrotza ezarri du kontratazioa, fabrikazioa eta azken produktuaren ikuskapena barne. Gure lantegian, fabrikako onarpen-probak ez dira laginketa-prozedura bat baizik eta derrigorrezko %100eko ikuskapen osoa transformadore bakoitzarentzat. Probak etxeko eta nazioarteko azken estandarren arabera egiten dira, doitasun handiko saiakuntza-ekipo kalibratuak erabiliz. Transformadorearen funtsezko parametro elektrikoak, hala nola tentsio-erlazioa, inpedantzia, galerak eta isolamendu-indarra elementuz elementu egiaztatzen dira. Salbuespenik gabe probako elementu guztiak gainditzen dituzten produktuei soilik ematen zaie baimena. Proba sistema zorrotz hau gure berme teknikoa da "entregatzen dugun transformadore bakoitza fidagarria dela" hitzartzeagatik.

SCB10 3500kVA 11kV 415V lehor motako transformadorearen ekoizpen-prozesua

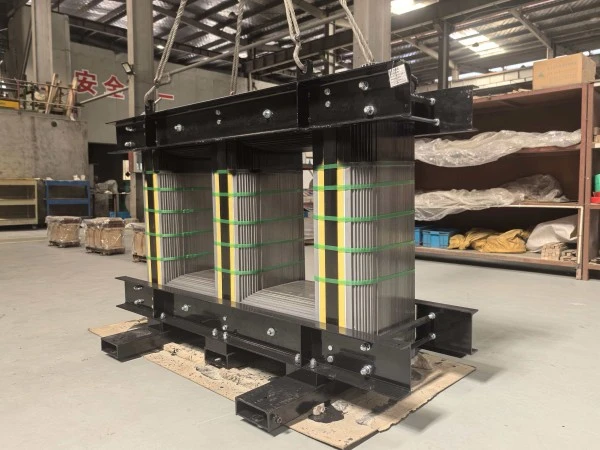

I.Core Manufacturing

Nukleoa indukzio elektromagnetikorako bide zentrala da, eta bere fabrikazio-zehaztasunak zuzenean eragiten du transformadorearen errendimenduan.

1.Ebakitzea eta zuritzea: Kalitate altuko siliziozko altzairuzko banda luzetara eta zeharka mozten da behar diren zabalera eta luzera duten xafletan. Ebakitako ertzek gutxieneko errebak eta dimentsioko zehaztasun handia izan behar dute iragazkortasun magnetiko ona mantentzeko.

2. Punzonatzea eta pilatzea: ebakitako siliziozko altzairuzko xaflak zulatzen dira (adibidez, zuloetarako) eta, ondoren, geruzaz geruza pilatzen dira marrazkiaren arabera, urrats anitzeko nukleoko hanka osoa osatzeko.

3. Isolamendu-zigilatzea: pilatu ondoren, epoxi erretxina eskuila edo zigilatzen da nukleoaren muturrean eta gainazalean isolatzeko eta herdoilaren aurkako babeserako.

II. Bobina fabrikazioa

Hau da SCB10 3500kVA 11kV 415V motako transformadorearen zatirik konplexuena eta kritikoena

 ekoizpena. Helburua da tentsioa eta korrontea garraiatzen dituzten harilak sortzea eta epoxi erretxinaz zigilatzea egitura solido eta isolatu batean.

1.Bobina harilkatua: Habinagailu dedikatu batean, kobrezko papera edo kobrezko alanbrea mandril batean biribiltzen da tentsio altuko (HV) eta tentsio baxuko (LV) harilkiak osatzeko. Harilaketan zehar, geruzen arteko isolamendua, muturreko isolamendua eta kableak zehatz-mehatz jartzen dira.

2.Lehortzea eta moldatzea: zauriaren bobina garbitu eta galdaketa-molde batean jartzen da. Ondoren, multzoa labe batera bidaltzen da aldez aurretik lehortzeko. Urrats hau erabakigarria da; hezetasuna erabat kendu behar da bobinatik, hondar hezetasunak aire-poltsak eragingo baitituzte galdaketa ondoren, isolamenduaren errendimendua larriki arriskuan jarriz.

3. Hutsean galdaketa: produktuen bizitza zehazten duen prozesu nagusia da. Bere moldearen barruko bobina lehortua hutsean galdaketa-tanga batean jartzen da, eta bertan huts handia, presioa 100 Pa azpitik jaitsi daiteke. Aldi berean, epoxi erretxina, gogorgarri eta betegarri (adibidez, silize-hautsa) nahasketa zehatza eta desgasifikatzen da. Hutsean, nahasketa moldera isurtzen da, bobinaren hutsune guztietan sartzen dela eta azken produktua burbuilarik gabe dagoela ziurtatuz.

4.Tenperatura altuko ontze: Galdaketa ondoren, moldea ontzeko labe batean sartzen da tenperatura altuko ontzeko. Fase anitzeko tenperatura-arrapala (adibidez, 75 °C-tik 135 °C-ra urratsetan) erabiltzen da normalean. Horri esker, epoxi erretxinari erabat erreakzionatzen da kimikoki, eta masa gogor, bero erresistentea eta isolatzaile bikainak dituen masa solido bat sortuko du.

5.Desmoldatzea eta akabera: Sendatu ondoren, moldea kentzen da. Bobinaren gainazala xehatuta, moztuta eta txaflatuta dago, akabera leuna eta dimentsio zehatzak lortzeko, hurrengo faserako prest.

Produktuaren parametroak:

Izena	SCB10 3500kVA 11kV 415V motako transformadore lehorra
Ahalmen baloratua	3500kva
Tentsio primarioa	11KV
Tentsio sekundarioa	415V
Isolamendu materiala	Erretxina galdatua
Bektore Taldea	Dyn11 Yyn0
Karga-galerarik gabe (P0)	Bezeroaren eskakizunetan oinarrituta
Karga-galera (Pk) @ 120 °C	Bezeroaren eskakizunetan oinarrituta
Inpedantzia-tentsioa (Erresuma Batua)	%8
Isolamendu Klasea	F edo H KLASEA
Hozteko metodoa	ONAF ONAF
Isurketa partziala	10 pieza baino gutxiago

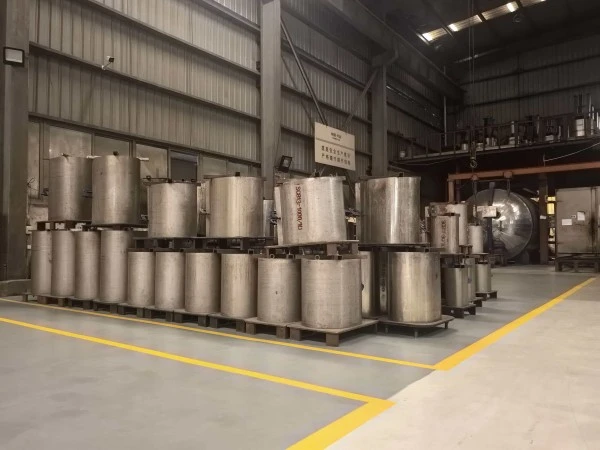

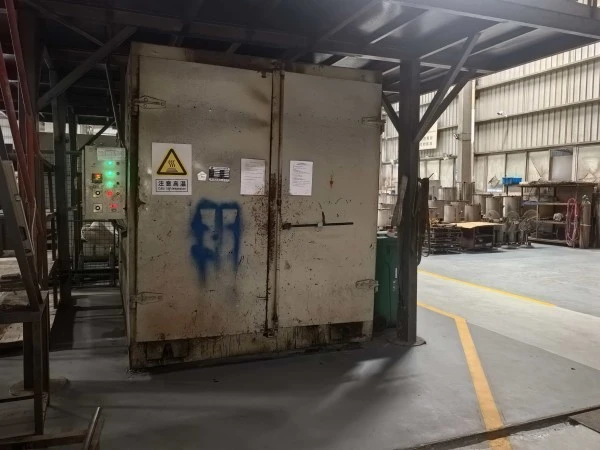

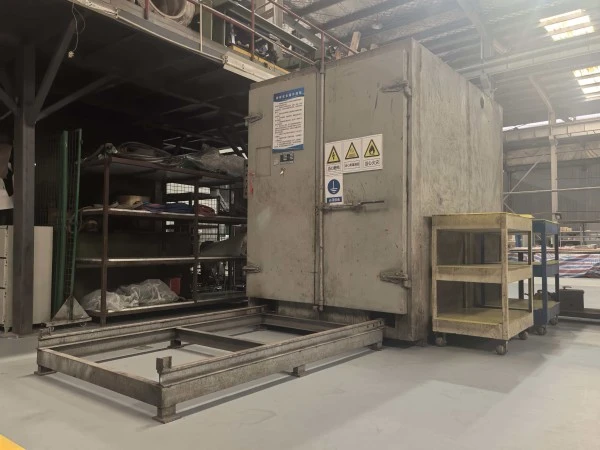

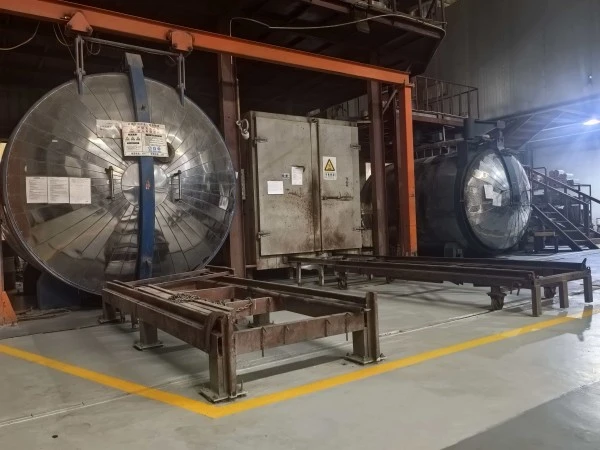

Ekoizpen Ekipamendua

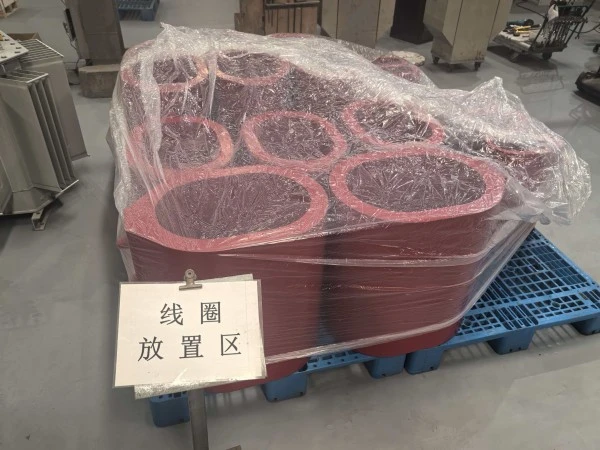

Produktu erdi bukatua

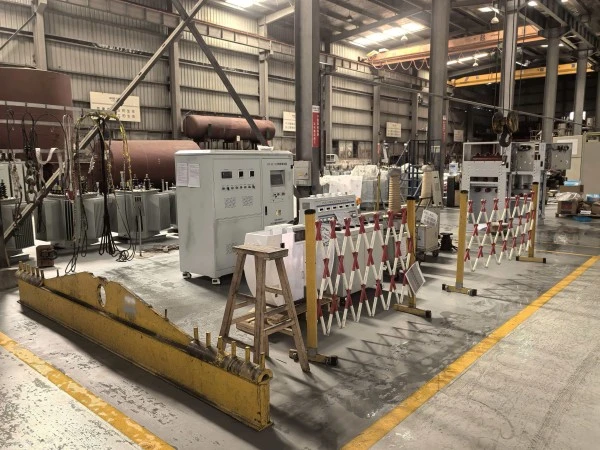

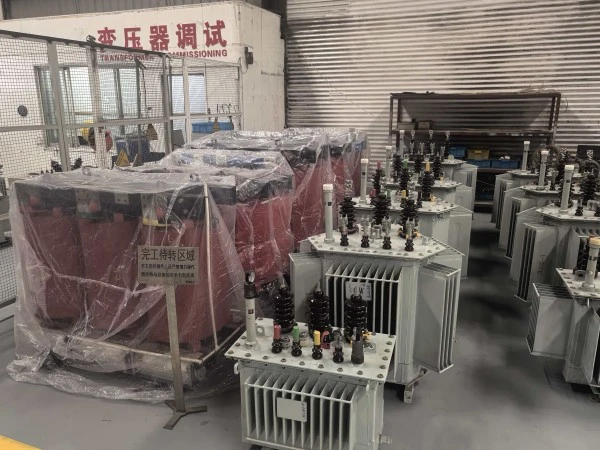

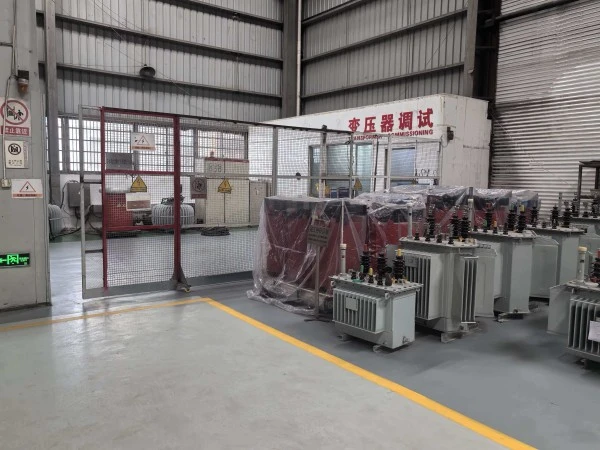

Proba Zentroa

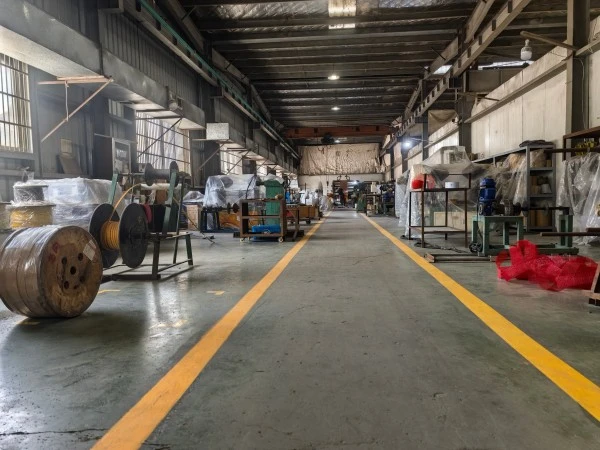

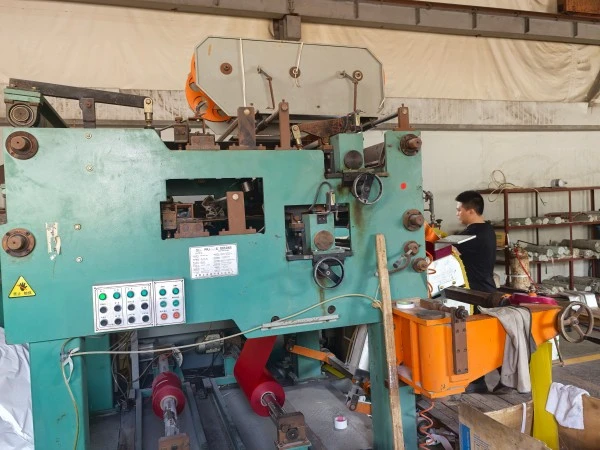

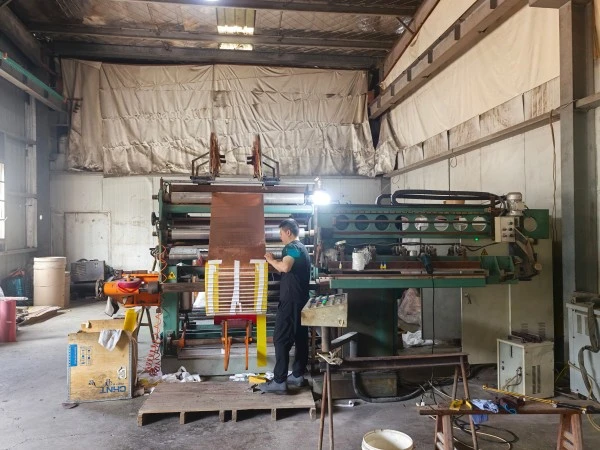

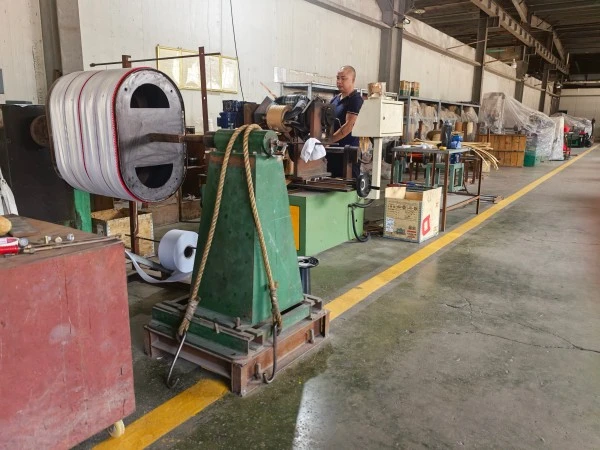

Haize Tailerra
