100 Kva-ko 3 faseko Transformadorea

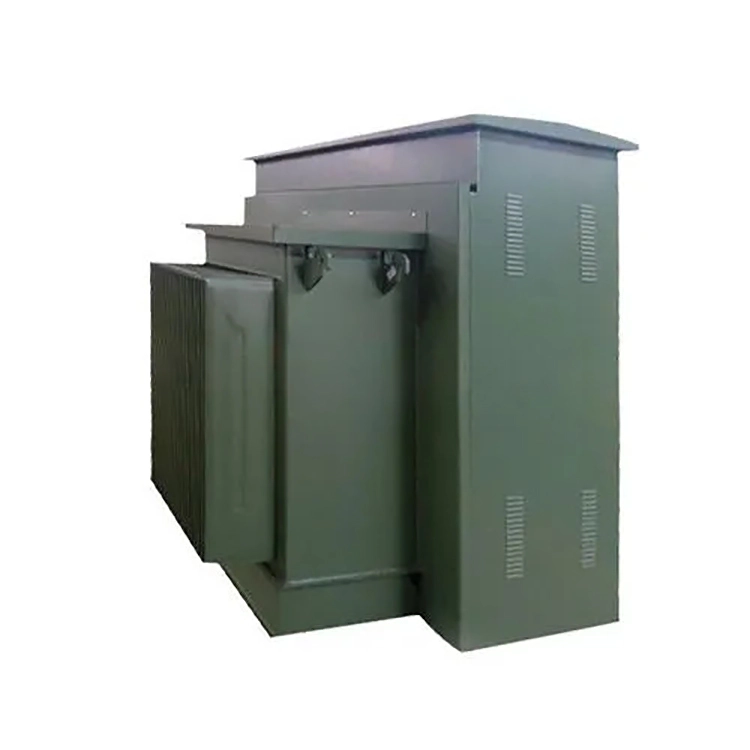

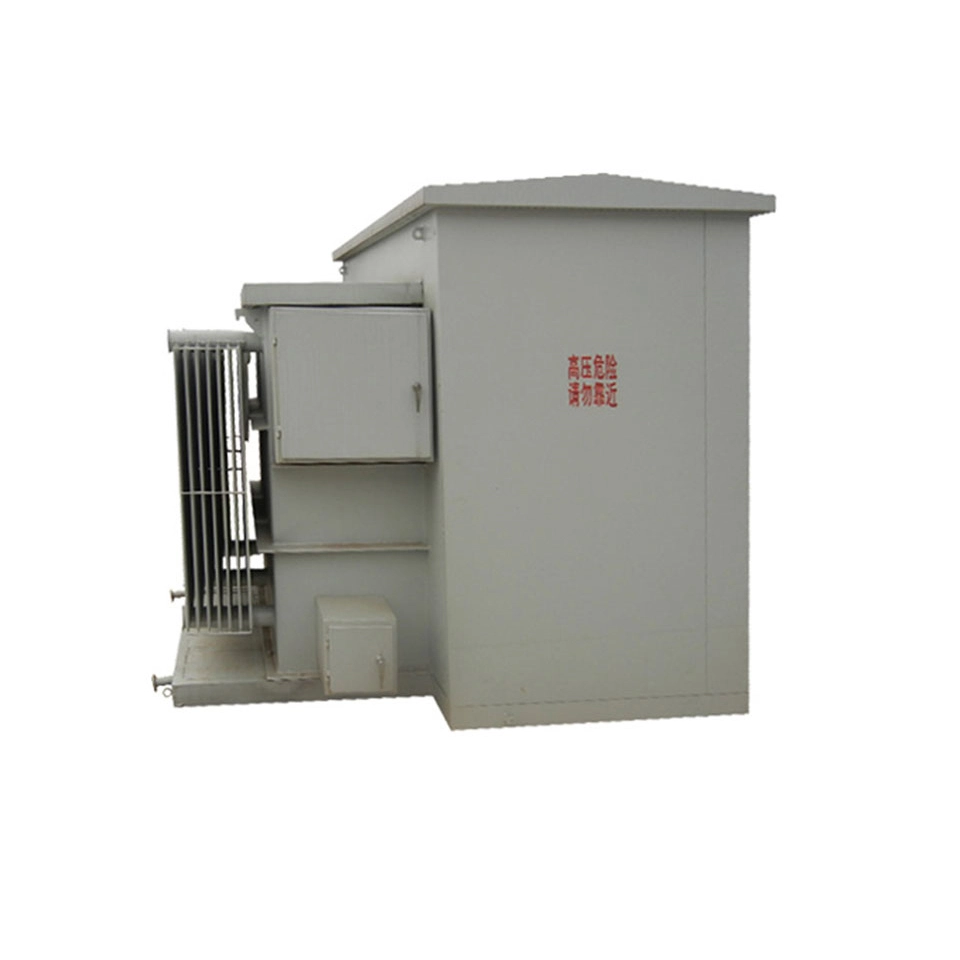

100 kva-ko 3 faseko pad muntatutako transformagailua kanpoko energia banatzeko ekipo osoa da. Armairuaren barrualdea hiru ganbera independentetan banatzen da: goi-tentsioko ganbera, transformadorearen ganbera eta behe-tentsioko ganbera.

Tentsio handiko etengailuak, fusibleak, tximista-paragailuak, transformadorearen gorputz nagusia, tentsio baxuko etengailuak, kontagailuak eta hainbat babes-gailu integratzen ditu. Diseinu orokorra txukuna eta trinkoa da, eta ez da elektrizitatea banatzeko gela bereizirik eraiki behar.

Transformadorearen tentsioaren zehaztapen estandarra. Dyn11 konexio taldea hartzen du eta 50 hertz-eko maiztasun industrialean funtzionatzen du. Tentsio handiko eta baxuko korronte nominalak eskakizunak betetzeko bat egiten dute. Transformadorearen transmisioaren errendimendua egonkorra eta fidagarria da. 100 kva-ko 3 faseko pad muntatutako transformadoreak beroa xahutzeko gaitasun bikainak ditu. Bi hozte-forma ditu: olioz murgildutako auto-hozte eta aire-hozte lehorra. Gainera, hautsaren eta euriaren aurkako babes-ezaugarriak ditu.

Funtzionamendu-galera txikia da, zarata txikia da eta segurtasun-babes-mekanismo ugari ditu gainkargak, zirkuitu laburrak eta tximistak jotzeko. Interferentziaren aurkako gaitasun handia du, kanpoko ingurumen-eragiketa konplexuetara molda daiteke denbora luzez, elikadura-horniduraren egonkortasun bikaina du eta geroago mantentzea eta konponketa nahiko sinpleak dira.

Zehaztapen teknikoak:

G: 100 kva 3 faseko padmounted transformadore baterako, kanpoan instalatuta dagoenean, zergatik bereizten dira bi konfigurazio bereizten, hots, "eraztun-sare elikadura mota" eta "erradial elikadura mota"?

A: Erradiazio-elikagailuaren konfigurazioaren arabera, transformagailuaren lehen aldea kable bakarrera bakarrik konektatzen da, eta ez dago karga etengailurik barruan, egitura sinplea eta kostu txikiagoaren ondorioz. Hala ere, metodo honen eragozpen larria zera da: 100 kva-ko 3 faseko transformadoreak mantentze-lanak behar dituenean edo kablearen atal honek huts egiten duenean, elikadura-hornidura osoa moztu behar dela da, linea bereko beheko erabiltzaile guztiak guztiz itzaltzea eraginez. Elikatze-horniduraren fidagarritasuna kanal bakar baten jarraitutasunaren araberakoa da erabat.

Eraztun-sarearen elikadura-konfigurazioaren arabera, 100 kva-ko 3 faseko transformadorearen alde nagusia sarrerako bi interfaze-porturekin eta karga-etengailu integratuta dago, eraztun-sareko zirkuitura seriean konekta daitekeena. Transformadorea bera funtzionatzen utzi behar denean edo alde bateko kable batek huts egiten duenean, karga-etengailua funtzionatu daiteke eraztun-saretik 100 kva-ko 3 faseko pad-muntatutako transformagailua eraztun-saretik isolatzeko, eraztun-sareko enbor-lerro nagusiaren jarraitutasuna mantenduz, beste erabiltzaile batzuek kablearen beste aldean hornitzeko aukera emanez, kablearen mantentze-lan nagusia eten gabe. matxurak akastunaren sekzioa isolatuz soilik elektrizitate-etenaldiaren eremua zabaldu gabe. Konfigurazio honek alboko etengailu nagusiko ekipo bat eta sarrerako bigarren zutoin bat gehitzen baditu ere, kostua % 15etik % 20ra igotzen da gutxi gorabehera, baina nabarmen hobetzen ditu banaketa-sistemaren potentzia erabilgarritasunaren adierazleak.

Ekipamendua

Produktu Detial

Eraztun mota

Terminal mota

Gorputz transformatzailea

Produktua Prozesuan

Proba Zentroa

Haize Tailerra
