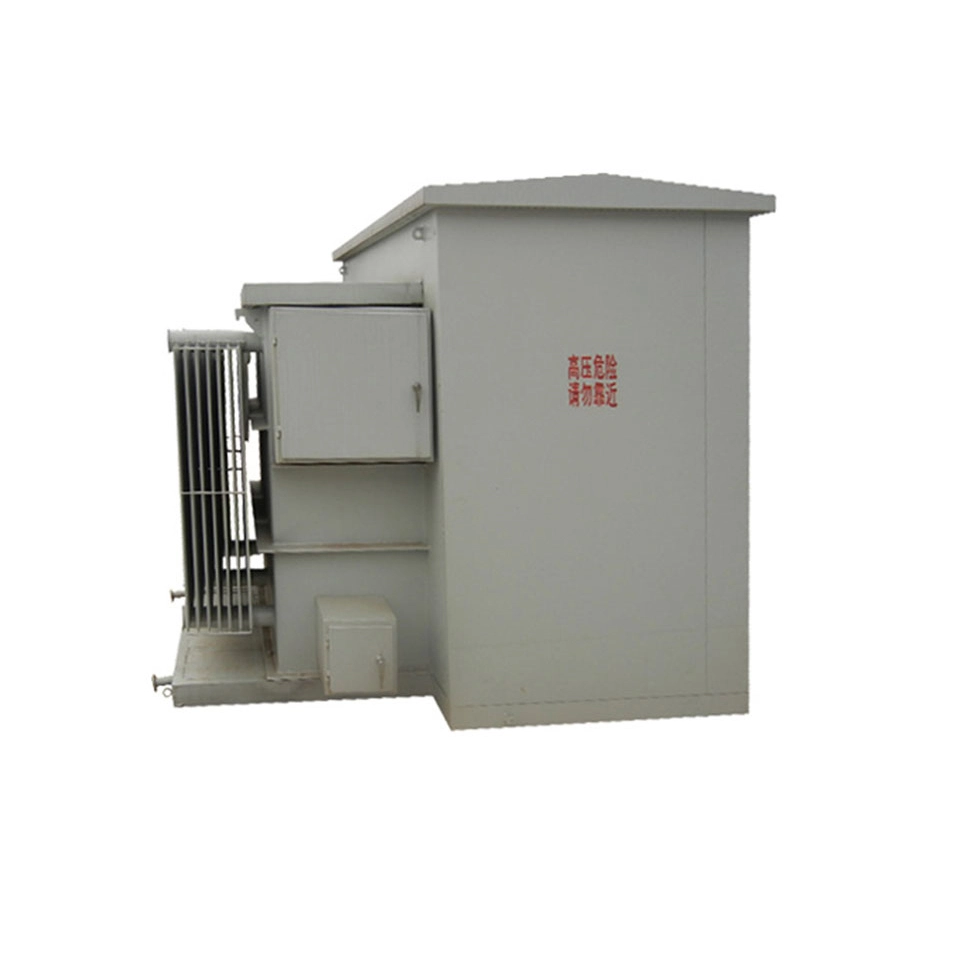

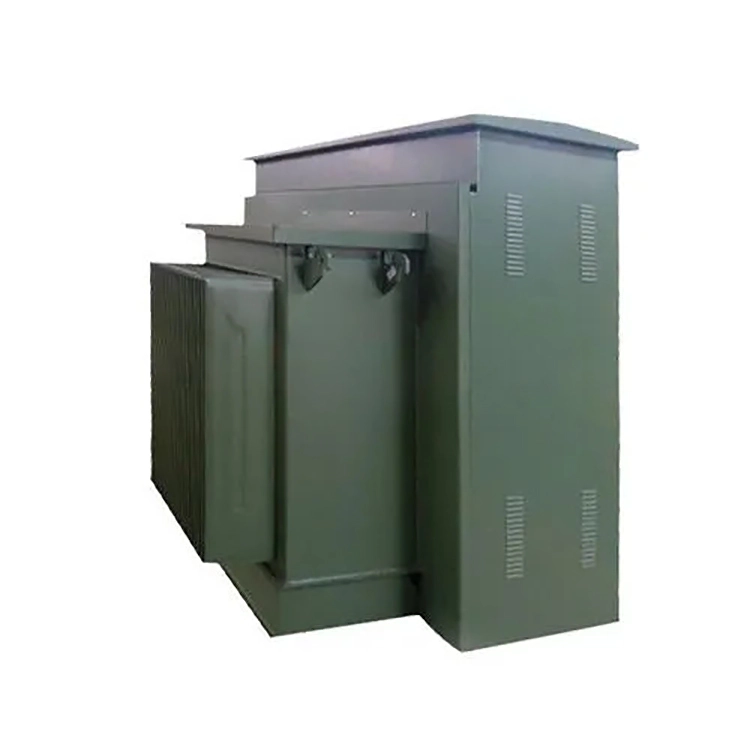

2.5mva Olio Mineral Pad Montatutako Potentzia Transformadorea

Olio minerala isolamendu- eta hozte-euskarri gisa balio du, eta potentzia-transformadoreen industriako isolamendu-fluidoen aukerarik tradizional eta helduena da. Beraz, 2,5 mva-ko olio mineraleko kustilen potentzia-transformadoreak isolamendu elektrikoaren errendimendu bikaina, eroankortasun termiko ona eta kostu-eraginkortasunaren abantailak ditu. Ester naturalak bezalako fluido isolatzaile alternatiboekin alderatuta, olio mineralak sutze-puntu baxuagoa duen arren, tenperatura baxuko jariakortasun hobea du eta eskualde hotzetan fidagarritasun handiagoa du funtzionamenduan zehar.

Entxufearen transformadoreak sarrerako bi linea mota onartzen ditu: Lehenengoa eraztun-sarearen elikadura motakoa da, hau da, bi bushing (guztira, 6, sarrerako eta irteerako linearako) eta barneko lau posizioko karga etengailu batekin hornituta dagoena. Transformadorea seriean konektatu dezake eraztun sareko zirkuitura, matxurak isolatzea eta etengabeko mantentze-lana ahalbidetuz. Konfigurazio honetarako gomendatzen da 2,5 mva-ko olio mineraleko kustilen muntatutako potentzia-transformadorea. Elikadura erradiala motako buila nagusi bakarraz hornituta dago eta linea bakarreko elikadura-hornidura eskaintzen du, kostu baxuagoarekin baina fidagarritasun murriztuarekin.

Zirkuitu laburren inpedantzia transformadorearen parametro garrantzitsu bat da, sistemaren zirkuitu laburren korrontearen eta tentsioaren erregulazio-tasa zuzenean eragiten duena. Pad muntatutako potentzia-transformadorearen ohiko inpedantzia-balioa % 5,0 eta % 7,5 artekoa da, eta diseinuaren xede-balioa normalean % 5,75ean ezartzen da. % 5,75eko inpedantzia batek esan nahi du bigarren aldean zirkuitu labur trifasiko bat gertatzen denean, zirkuitu labur-korrontea korronte nominalaren 1/0,0575 dela gutxi gorabehera, hau da, korronte nominalaren 17,4 aldiz. 400V-ko tentsio baxuko aldea adibide gisa hartuta, korronte nominala 3608A da gutxi gorabehera, eta zirkuitu laburren korrontea 62,8kA da, hau da, tentsio ertaineko kommutagailuak jasan ditzakeen tartean.

Karga osoan zehar, tentsio-jaitsiera %5,75ekoa da gutxi gorabehera, eta hori onargarria da industria-karga orokorretarako. IEC 60076 arauaren arabera, 2,5 mva-ko olio mineraleko pad muntatutako potentzia-transformadoreak zirkuitu laburreko gaitasuna du efektu termikoak eta egonkortasun dinamikoaren efektuak jasateko.

Parametro teknikoa:

G: 2,5 mva-ko olio mineraleko pad muntatutako potentzia-transformadore baterako, zergatik da oraindik kargarik gabeko galerari arreta jartzea karga arinean edo kargarik gabeko baldintzetan denbora luzez?

E: Kargarik gabeko galerak bi zati ditu batez ere: Lehenengoa, histeresiaren galera: burdinaren nukleoa behin eta berriz magnetizatzen denean sortzen den energia-galera eremu magnetiko alterno batean. Bigarrena, korronte ertainen galera: eremu magnetiko alternoak burdinaren nukleoan eragindako korronte zirkulatzaileak eragindako bero-galera.

Nahiz eta potentzia-transformadorearen bigarren mailako aldea zirkuitu guztiz irekia edo kargarik gabeko egoeran egon, bere alde nagusiak kargarik gabeko galera konstante bat kontsumitzen du. Eta kargarik gabeko galerak elektrizitate faktura kuantifikagarriak eta etengabe pilatzea dakar. 3.000 ordutik gorako iraupena duten agertokietarako, eredua hautatzerakoan, lehentasuna eman behar zaie kargarik gabeko galera txikiagoak dituztenei (adibidez, eroankortasun magnetiko handiko siliziozko altzairuzko xaflak edo aleazio amorfoen nukleoak erabiltzea). Hasierako erosketa-kostua % 15 - % 20 handitzen bada ere, aldea bi urteko epean elektrizitate-kostuaren aurrezpenaren bidez berreskura daiteke.

Ekipamendua

Produktu Detial

Eraztun mota

Terminal mota

Gorputz transformatzailea

Produktua Prozesuan

Proba Zentroa

Haize Tailerra
