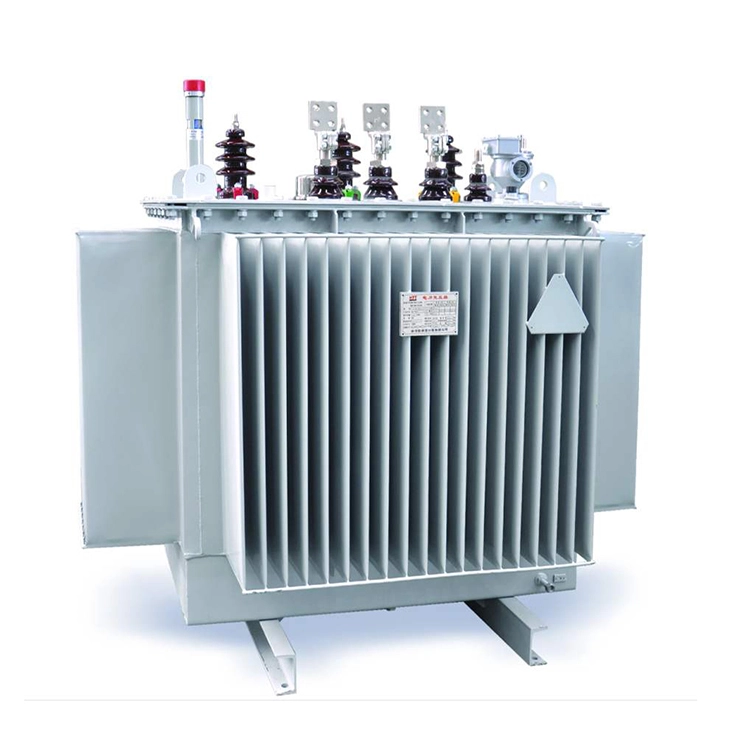

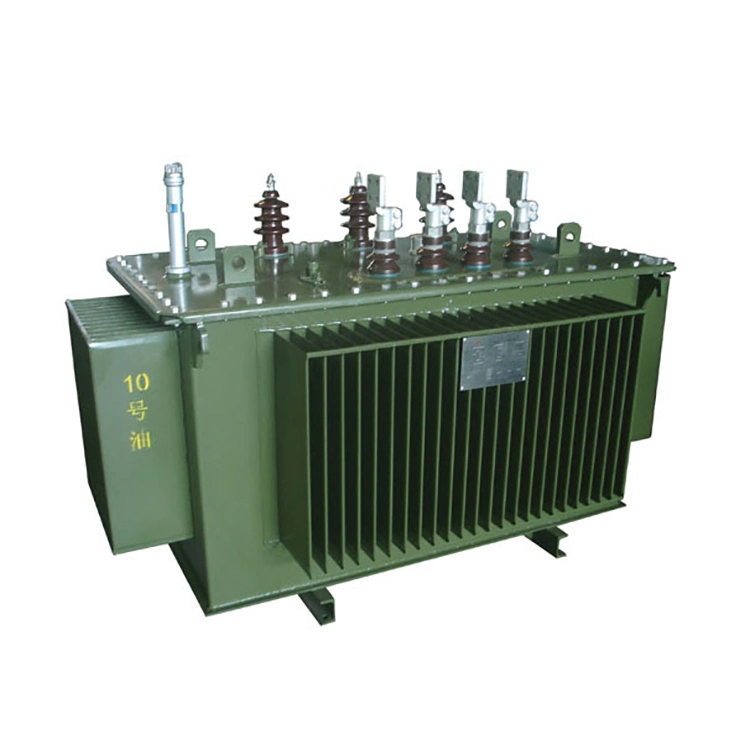

100 Kva Banaketa 13,8 Kv Polo-Transformadoreak

100 kva-ko banaketa-13,8 kv-ko polo-transformadore honek 100 kVA-ko ahalmen nominala du. Lehen mailako tentsioa 13800V da (delta konexioan), eta bigarren mailako tentsioa 120/240V, 240/480V edo beste pertsonalizazio tentsioa izan daiteke. Transformadore hau sare elektriko trifasikoko sistema batera konekta daiteke banaketa sistemari tentsio baxuko potentzia emateko.

Tentsio handiko portzelanazko kaxa erabiliz, 100 kva-ko banaketa 13,8 kv-ko polo-transformadorearen aldean lehenak kaxa bikoitzak ditu, eta bigarren mailakoak hiru. Goiko banaketa-transformadoreak kobrezko harilkiak eta siliziozko altzairuzko nukleo orientatuak erabiltzen ditu, bobina batez eta burdinezko bi eraztunez osatua. Lehen eta bigarren aldean dauden terminalak kobre edo aluminiozko eroaleetara konekta daitezke.

Banaketa-transformadore profesional gisa, 100 Kva Distribution 13.8 Kv Pole Transformers-ek energia aurrezteko bobinaren nukleoaren diseinua hartzen du, funtzionamenduaren egonkortasuna bermatzen ez ezik, energia-kontsumoa eraginkortasunez murrizten duena. Teknologia aurreratuarekin fabrikatua, polo motako banaketa-transformadore honek iraupen luzeko fidagarritasuna eta bizitza luzea bermatzen ditu.

Gailu bakoitzak onarpen-proba integral zorrotzak egin ditu, eta zero hutsegite-tasa erregistroa mantendu dugu 10 urte baino gehiagoz. Bien bitartean, 100 kva-ko banaketa 13,8 kv-ko polo-transformadoreak IEC, ANSI eta nazioarteko beste estandar handi batzuekin bat egiten du, sare elektrikoko sistema globalekin bateragarritasuna bermatuz.

Parametro teknikoa:

G: 100 kva-ko banaketa 13,8 kv-ko polo-transformadore baterako, eredua hautatzean eta instalazioa egitean, nola zehaztu behar dira fusibleen, tximista-paragailuen eta lurrerako babesaren konfigurazio espezifikoak landa-edo urruneko sare elektrikoen fidagarritasun-baldintzak betetzeko?

A:

1. Fusiblea aukeratzen da 100 kva-ko banaketaren 13,8 kv-ko poloko transformadorearen goi-tentsioko aldearen korronte nominalaren 2 eta 2,5 aldiz (7,25 A gutxi gorabehera). 15 eta 20 A-ko uzteko fusiblea erabiltzea gomendatzen da ixteko eragiketa garaian kitzikapen-korrontea modu fidagarrian saihesteko (normalean 8 eta 12 aldiz korronte nominala, 0,1 segundotan irauten duena), transformadorearen barruan zirkuitu laburren edo gainkargaren kasuan azkar urtu eta isolatu daitekeela ziurtatuz.

2.Tximist-erasogailua zink-oxido hutsunerik gabeko (MOV) mota gisa hautatzen da, 15 kV edo 18 kV-ko tentsio nominalarekin, tentsio altuko aldean instalatuta dagoen fusiblearen eta 100 kva-ko banaketa 13,8 kv-ko polo-transformadorearen tuboaren artean.

3.Bere lurrerako terminala transformadorearen karkasaren lurrerako terminalera zuzenean konektatuta dago tximistak edo operazio-gaintentsioak xurgatzeko eta hondar-tentsioa mugatzeko. Lurreratze babesak 100 kva banaketa 13,8 kv poloko transformadorearen puntu neutroa zuzenean lurreratzea eskatzen du (sistemaren lurreratzeko motaren arabera, hala nola, TN C edo TN S), eta karkasaren eta tximista-erresistentearen lurrerako terminalek lurreko elektrodo bakarra partekatzen dute. Potentzia-maiztasunaren lurrerako erresistentzia ez da 10Ω baino handiagoa izan behar landa-sare elektrikoetan edo 4Ω hiriko eta fidagarritasun handiko eremuetan, horrela akats-korrontearen deskarga segurua eta langileen eta ekipoen babesa lortzeko.

Hiru elementu horien konfigurazio koordinatuak zutoinetan muntatutako transformadorearen gainkorronte, gaintentsio eta lurrerako akatsen babes-baldintzak bete ditzake.

Poloan muntatutako transformadoreen zati nagusiak

Aurrealdeko Muntaketa mota LV DB

Pole Line Hardwarea

Zutoineko Transformadorea

Alboko muntaketa mota LV DB

Ekipamenduak ekoiztea

Papera harilkatzeko makina

Olioa betetzeko unitatea

Transformadore Labea eta Galdaketa Unitatea

Transformadore Labea

Proben zentro

Transformadoreak Prozesatzen

Transformadorea lehortzean

Transformadorea Winding 2-n

Transformadorea harizketetan

Transfromer muntaian dago
