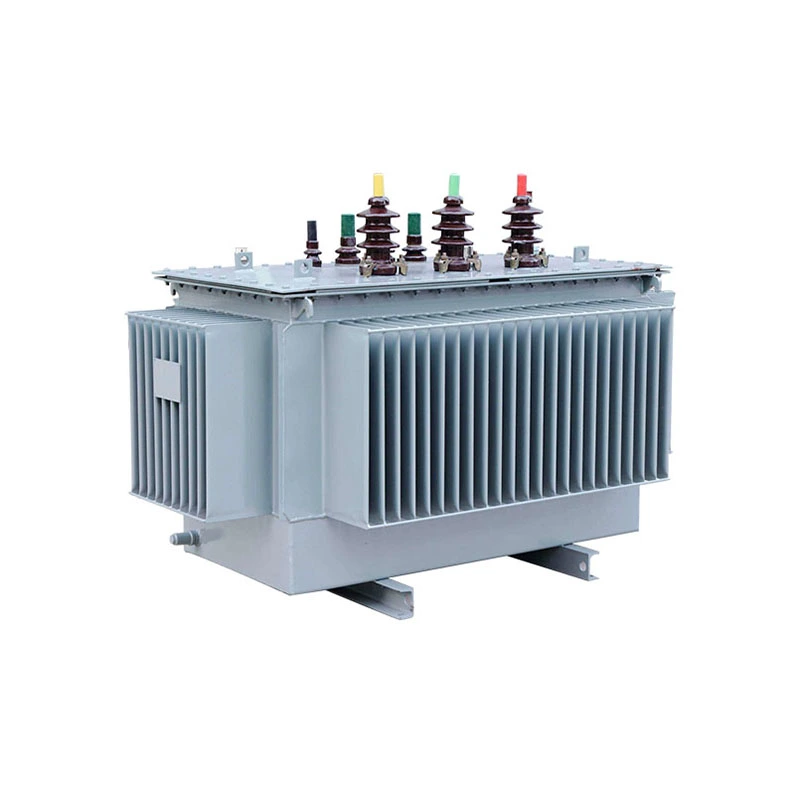

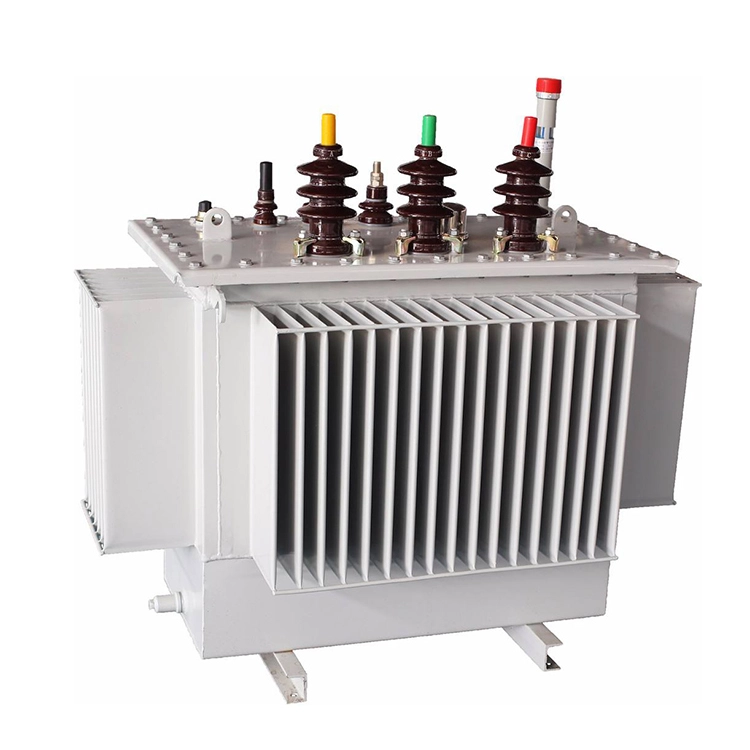

Zutoineko Banaketa-Transformadorea 200kva

200kva-ko zutoin muntatutako banaketa-transformadore honek, batez ere, hiru faseko diseinua hartzen du. Ohiko tentsio nominalaren konbinazioen artean 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV, etab. daude, eskualdeko sare elektriko desberdinetarako egokiak diren hainbat aukera biltzen dituena. Ekipamendua normaltasunez hornituta dago tentsio-erregulaziorik ez duena, ±% 5 edo ±2×2,5eko tentsio-erregulazio-tartearekin. Konexio-taldea Dyn11 edo Yyn0 gisa hauta daiteke.

50 Hz-ko baldintzetan, 10 kV altuko tentsioko korronte nominala 11,55 A da gutxi gorabehera, 11 kV altuko tentsioan 10,50 A gutxi gorabehera eta 0,4 kV behe tentsioko korronte nominala 288,68 A gutxi gorabehera. Ohiko zirkuitu laburren inpedantzia %4koa da. Aldi berean, erabiltzaileen eskakizunen arabera pertsonalizatu daiteke tentsioaren, konexio-taldearen, etab. Energia-eraginkortasuna galera arrunta, galera txikia eta aleazio amorfo serieko produktuen artean hauta daiteke.

Parametro teknikoa:

Abantailak:

Desberdintasunik al dago 200 kva-ko zutoinean muntatutako banaketa-transformadorearen eta pad muntatutako motaren artean?

1. Zutoinean muntatutako banaketa-transformadorea 200kva erabilgarri-zutoinean finkatzen da, lurretik altuera jakin batean. Ez du lur-baliabide baliotsurik okupatzen eta eragin txikia du lur-espazioan. Pad muntatutako transformagailua hormigoizko oinarri baten gainean jartzen da, eta horrek eremu jakin bat behar du.

2.Airean esekita dagoenez, pertsona eta animaliak ez dira harekin kontaktuan jartzeko aukera, eta nahiko seguruagoa da. Dena den, hala ere, ez da urduriegi egon behar handik igarotzean. Distantzia normal bat mantentzea nahikoa da. Pad muntatutako transformagailua nahiko ezkutuan instalatzen da.

3.Transformadore bakoitzak elikadura-hornidura mugatua du, normalean 5 kVAtik 167 kVA bitartekoa. Batez ere, linea bakarrean erabiltzaile kopuru txiki bati energia hornitzeko erabiltzen da. Hala ere, pad muntatutako transformadoreak edukiera nahiko handiagoa du, 75 kVAtik 3000 kVA bitartekoa.

4.Lur azpian lurperatutako ekipoarekin alderatuta, goitiko instalazio metodo honek material kostu txikiagoak eta eraikuntza zailtasunak ditu. Energia hornitzeko irtenbide oso ekonomikoa eta praktikoa da.

5. 200 kva-ko zutoinean muntatutako banaketa-transformadorea olio-tanga zilindrikoa izan ohi da, hozte-olioz betea isolatzeko eta beroa xahutzeko. Goiko tentsio handiko konexio terminala da, eta beheko tentsio baxuko konexio terminala. Diseinua oso trinkoa da. Segurtasuna bermatzeko, tximista-paragailuak eta fusibleak integratzen ditu sarritan tximistak eta zirkuitu laburrak saihesteko.

Poloan muntatutako transformadoreen zati nagusiak

Aurrealdeko Muntaketa mota LV DB

Pole Line Hardwarea

Zutoineko Transformadorea

Alboko muntaketa mota LV DB

Ekipamenduak ekoiztea

Papera harilkatzeko makina

Olioa betetzeko unitatea

Transformadore Labea eta Galdaketa Unitatea

Transformadore Labea

Proben zentro

Transformadoreak Prozesatzen

Transformadorea lehortzean

Transformadorea Winding 2-n

Transformadorea harizketetan

Transfromer muntaian dago
