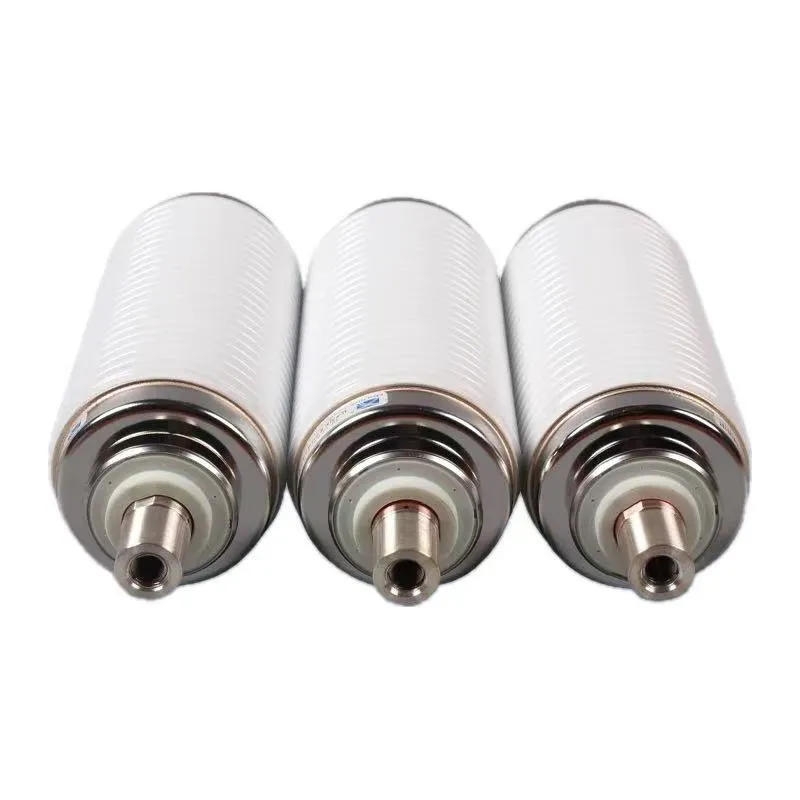

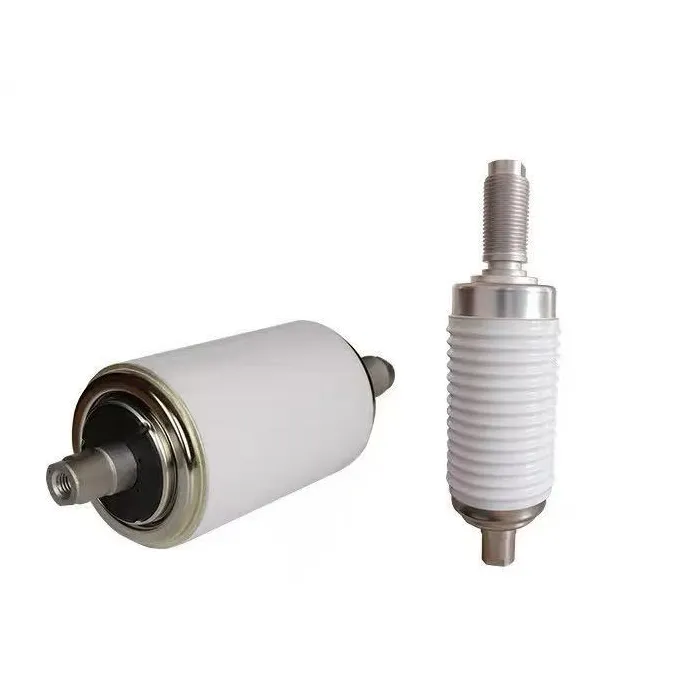

11kv 25ka vcb hutsezko botila etengailua tentsio ertaineko hutseko etengailuen arku-itzaltzeko osagai nagusia da, 11kV-ko potentzia banatzeko sistemetan oso erabilia. Erabat zigilatutako zeramikazko oskol bat hartzen du, CuCr50 aleaziozko kontaktuekin eta hutsune handiko (≤5 × 10⁻⁴ Pa) arku-itzaltzeko bitartekoa, egitura trinkoa, pisu arina eta isolamendu errendimendu bikaina dituena. Zirkuitu laburren haustura-korronte nominatua 25 kA da, korronte nominala 630 A-tik 2000 A bitartekoa da eta bizitza mekanikoa 10.000 eragiketa baino gehiagokoa da, IEC 62271-100 arauak betetzen dituena, industria- eta potentzia-banaketaren eszenatokietan barneko konmutagailuetarako egokia.
11kv 25ka vcb hutseko botila etengailuaren funtzionamendu-printzipioa hutseko arkua itzaltzean oinarritzen da: ixtean, mugimenduko kontaktua mekanismo eragileak bultzatzen du kontaktu estatikoarekin harremanetan jartzeko, korronte-bide bat osatuz. Irekitzean, kontaktuak bereizten dira arku bat sortzeko, zeina azkar hoztu eta itzaltzen den hutsean partikulen dentsitate baxua dela eta, indar dielektriko berehalako berreskurapenarekin. Funtzionamenduan, blindaje-sistemak arku-energia xurgatzen du metal-lurrun-jarrerak saihesteko, eta altzairu herdoilgaitzezko hauspoak kontaktu-mugimenduan aire estankotasuna bermatzen du, energia-sistemaren funtzionamendu egonkorra eta fidagarria bermatuz.
| Parametro teknikoa | Zehaztapena |
| Tentsio nominala (Un) | 11kV |
| Zirkuitu laburreko eten-korronte nominala (I₅n) | 25KA (4s) |
| Korronte nominala (in) | 630A/1250A/1600A/ 2000A |
| Zirkuitu laburrak egiteko korronte nominatua (Imak) | 63KA (gailurra) |
| Barne Hutsaren Presioa | ≤5×10-4 Pa |
| Harremanetarako materiala | CuCr aleazioa (CuCr50) |
| Bizitza Mekanikoa | ≥10.000 eragiketak |
| Isolamendu Maila | AC 48kV/1min; Lightning Impulse 85KV |
| Harremanetarako Gap | 9±1 mm |
Hausteko gaitasun handia: 25 kA-ko zirkuitu-labur-korrontea modu fidagarrian eteten du, IEC 62271-100 arauak betez.
Azkar eta egonkorra: arkua milisegundotan itzali da; ez berriro piztea; berreskuratze dielektrikoaren abiadura ez da parekorik.
Bizitza luzea eta mantentze baxua: CuCr kontaktuek higadura txikia dute; bizitza mekanikoa ≥10.000 eragiketa; ia mantentzerik gabe.
Segurua eta ekologikoa: petroliorik/gasik gabe; leherketa/sute arriskurik ez; arkua ez da agerian; zarata baxua eta zero kutsadura.
Trinkoa eta fidagarria: tamaina txikia, pisu arina, moldagarritasun handia barruko etengailuetara; errendimendu egonkorra baldintza gogorretan.
G: Nola instalatu eta mantendu 11kv 25ka vcb hutseko botila etengailua?
A: Lehenik eta behin, instalatu bertikalki VCBn eta ziurtatu zentrokidetasuna mekanismo eragilearekin.
Bigarrenik, saihestu kolpe mekanikoak eta mantendu garbi/lehor instalazioan.
Azkenik, ez da beharrezkoa barne mantentze-lanak; ordeztu kontaktuaren higadura muga gainditzen duenean (≤3 mm).
Egiaztatu aldizka isolamendua eta estankotasuna; jarraitu fabrikatzailearen proba-zikloak.
G: bateragarria al da 12 kV-ko elikatze-sistemekin?
A: Bai, guztiz bateragarria da. Tentsio nominala 11kV-koa da, 12kV-ko potentzia banatzeko sistemarekin bat egiteko diseinatuta dagoena, tentsio ertaineko eszenatoki gehienen benetako aplikazio-beharrak asetzeko.
G: Zer kontaktu-material erabiltzen da, eta zer abantaila ditu?
A: CuCr50 aleazio-kontaktuak hartzen ditu, higadura baxua, arku erresistentzia sendoa eta zerbitzu-bizitza luzearen abantailak dituztenak, haustura-errendimendu egonkorra bermatuz 25kA zirkuitu laburren azpian ere.
