Artikuluaren laburpena
bat hautatzeaAire etengailua ACBez da soilik egungo balorazioak bat etortzea. Ingeniarientzat, panel-eraikitzaileentzat, fabrika-jabeentzat, proiektu-kontratistak eta kontratazio-taldeentzat, benetako erronka ekipamenduak babestu, geldialdi-denbora murrizteko, etenaldi-diseinua egokitzeko, etorkizuneko karga hedapena onartzen duen eta funtzionamendu-urteen ondoren fidagarria izaten jarrai dezakeen etengailu bat hautatzea da. Artikulu honek Air Circuit Breaker ACB batek nola funtzionatzen duen azaltzen du, non erabiltzen den normalean, zein zehaztapen garrantzitsuenak diren eta erosleek hautatzerakoan akats garestiak nola ekidin ditzaketen. Erosketa-gogoeta praktikoak ere sartzen ditu lan egitekoWenzhou Xifa Electrical Equipment Co., Ltd.industria- eta merkataritza-sistema elektrikoetarako ACB irtenbideak eskuratzean.
Aurkibidea
Tentsio baxuko elektrizitatea banatzeko sistema batean, etengailu nagusia kontratazio-zerrenda bateko elementu bat bezala tratatzen da. Hori ikusteko modu arriskutsua da. Air Circuit Breaker ACB sistemaren puntu kritiko batean instalatzen da normalean, hala nola sarrerako panelean, banaketa-armairu nagusian, sorgailuaren irteerako panelean, transformadorearen bigarren aldean edo elikadura-zirkuitu handian. Ondo ibiltzen ez denean, baliteke emaitza akats elektriko txiki bat ez izatea. Produkzioaren geldialdia, ekipoen kalteak, sute arriskua edo larrialdietako mantentze garestia bihur daiteke.
Erosle askok ACB bat uneko kalifikazioaren arabera bilatzen dute soilik, hala nola 630A, 1000A, 1600A, 2000A edo 3200A. Egungo balorazioa garrantzitsua da, noski, baina ez da istorio osoa. Etengailuak instalazio-gunearen zirkuitu laburren mailarekin, kargaren babes-baldintzekin, etengailuen egiturarekin, funtzionamendu-ingurunearekin eta instalazioaren mantentze-planarekin bat etorri behar du.
Aire etengailua ACB on batek sistema elektrikoari korronte anormala deskonektatzeko modu kontrolatua ematen dio. Kableak, busbarrak, transformadoreak, sorgailuak, motorrak eta beherako ekipoak babesten ditu. Are garrantzitsuagoa dena, mantentze-taldeei konfiantza ematen die. Ekintza mekaniko egonkorra, abiarazte zehatza eta babes ezarpen argiak dituen etengailu baten inguruan sistema bat eraikitzen denean, banaketa-gela osoa errazago kudeatzen da.
Benetako erosketa galdera ez da besterik gabe "Zenbat da haustura?" Galdera hobe bat hauxe da: "Hautsi honek nire sistema behar bezala babestuko al du akats bat ahalik eta unerik txarrenean gertatzen denean?"

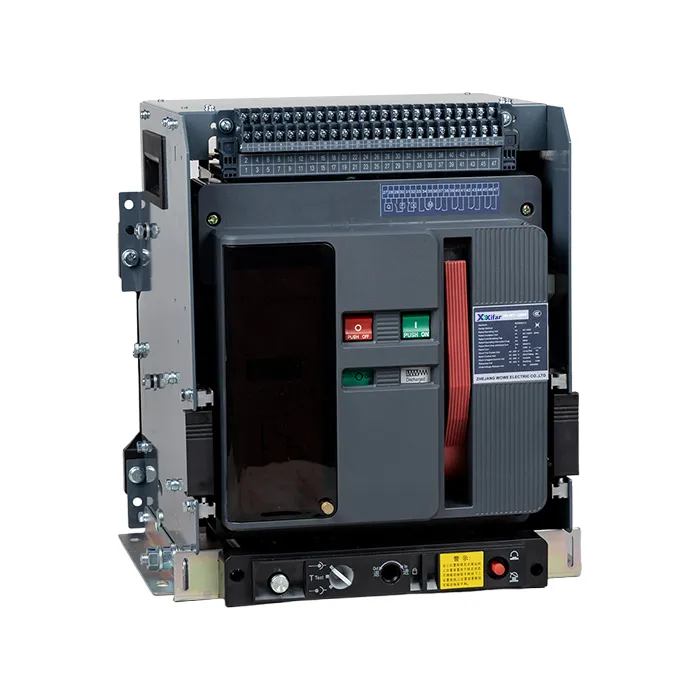

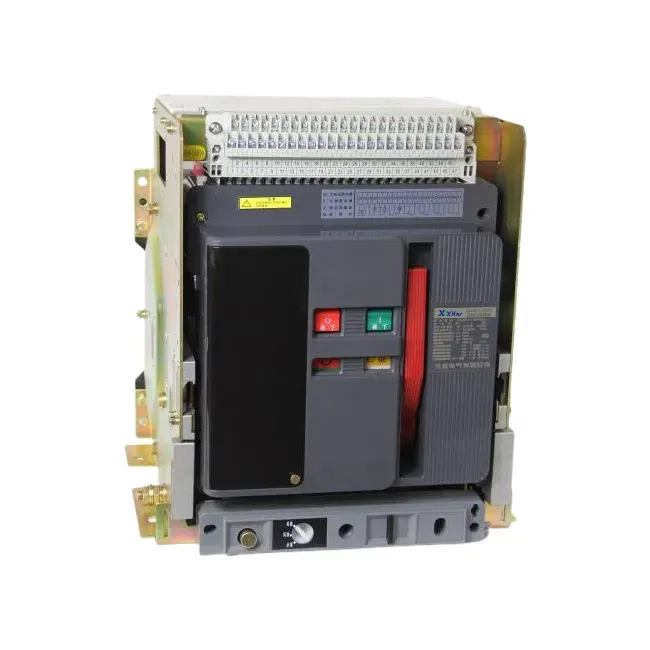

Aire etengailua ACB tentsio baxuko konmutazio- eta babes-gailu bat da, arkua itzaltzeko bitarteko gisa airea erabiltzen duena. Matxurak eteten direnean kontaktuak bereizten direnean, arku elektriko bat sortzen da. Etengailuak arkua gidatzen eta hozten du arku-jarioen bidez, korrontea modu seguruan eten arte. Diseinu honek ACBak korronte handiko tentsio baxuko aplikazioetarako egokiak bihurtzen ditu, non fidagarritasuna, mantentzea eta babes erregulagarria garrantzitsuak diren.
Erabilera praktikoan, Air Circuit Breaker ACB batek hainbat funtzio garrantzitsu bete ditzake. Eskuz edo elektrikoki zirkuitua piztu eta itzali dezake. Gainkarga, zirkuitulaburra, azpitentsioa edo lur-matxuraren baldintzak gertatzen direnean automatikoki abiaraz daiteke, etengailuaren konfigurazioaren arabera. Sistema elektriko moderno askotan, bidaia-unitate adimendunek neurketa, komunikazioa, akatsen erregistroak eta babes-kurba doigarriak ere onartzen dituzte.
Etengailu txikiagoekin alderatuta, ACB bat aukeratzen da maiz potentzia-banaketa maila nagusirako, fotograma-korronte handiagoak eta akatsak eteteko eskakizun sendoagoak kudeatu ditzakeelako. Gainera, errazagoa da armairu elektriko handietan ikuskatzea eta mantentzea, batez ere diseinu ateragarria erabiltzen denean. Geldialdi luzea ordaindu ezin duten instalazioetarako, mantentze-gaitasun hori ez da abantaila txikia.
Erosleek oso gutxitan borrokatzen dute, ezin dutelako aire etengailurik aurkitu. Borroka egiten dute eredu gehiegi paperean antzekoak direlako. Prezio baxua itxura erakargarria izan daiteke hasieran, baina aukera okerrak bat ez datozenak, instalazio-atzerapena, gainberotzea, eragozpenak astintzea, selektibitate eskasa edo salmenta osteko laguntza zaila ekar ditzake.
Panel eraikitzaileentzat, dimentsio-bateragarritasuna kezka nagusia izaten da. Armairuaren diseinura egokitzen ez den etengailuak busbarren diseinuan, ateen irekieran, maneiatzeko heldulekuaren posizioan eta mantentze-espazioan eragina izan dezake. Fabrikaren erabiltzaileentzat, kezkarik handiena funtzionamendu egonkorra izaten da. Beharrezkoa denean ibiltzen den etengailu bat behar dute, sistema osasuntsu dagoenean itxita egongo dena eta alferrikako geldialdirik gabe mantentzea izan daitekeena.
Kontratistarentzat, entrega-abiadura eta dokumentazioa ere garrantzitsuak dira. Proiektu batek produktuen argazkiak, marrazkiak, kableatu-diagramak, proba-txostenak, ziurtagiriak, izen-plakaren xehetasunak eta paketatzearen informazioa behar ditu bidali aurretik. Hornitzaileak ezin badu argi erantzun, proiektuaren egutegia kaltetu egin daiteke.
| Eroslearen kezka | Zergatik Garrantzitsua | Zer berretsi eskaera egin aurretik |
|---|---|---|
| Uneko balorazioa ez datoz bat | Tamaina gutxiko etengailuak gehiegi berotu edo sarriegi ibil liteke, eta neurri handiko etengailuak babesaren zehaztasuna murriztu dezake. | Korronte nominala, markoaren tamaina, karga mota, etorkizuneko hedapen hobaria. |
| Hausteko ahalmen nahikoa | Baliteke etengailuak akatsen korronte altua segurtasunez etetea instalazio-puntuan. | Icu, Ics, guneko zirkuitu laburren kalkulua, transformadorearen ahalmena. |
| Instalazio-egitura okerra | Baliteke etengailua etengailura ez egokitzea edo mantentzea deserosoa izatea. | Mota finkoa edo ateragarria, neurriak, panelen ebakidura, busbar konexioa. |
| Babes ezarpen zehatza | Koordinazio txarrak alferrikako itzalketak eragin ditzake edo matxura-zona zuzena isolatu ezean. | Bidaia-unitate mota, denbora luzeko atzerapena, denbora laburreko atzerapena, berehalako eta lurreko matxuren ezarpenak. |
| Laguntza tekniko ahula | Erosleek atzerapenak izan ditzakete instalazioan, probak edo martxan jartzean. | Hornitzaileen erantzun-abiadura, marrazkiak, eskuliburuak, kableatuaren laguntza, salmenta osteko zerbitzua. |
Aire etengailua ACB hautaketa sistema elektrikoarekin hasten da, ez katalogo orriarekin. Eredua baieztatu aurretik, erosleek proiektuaren oinarrizko informazioa bildu behar dute, tentsio nominala, korronte nominala, maiztasuna, polo kopurua, zirkuitu laburren maila, armairu mota, funtzionamendu metodoa, babes baldintzak eta komunikazio beharrak barne.
Korronte nominala izan ohi da erosleek aipatzen duten lehen parametroa. Hala ere, zerbitzu-zirkuitu laburren hausteko ahalmen baloratua bezain garrantzitsua da. Azken hauste-ahalmen handia baina zerbitzu-hauste-ahalmen txikiagoa duen etengailua agian ez da aukerarik onena industria-sistema zorrotzetarako. Karga kritikoetarako, erosleek Icu eta Ics balioei erreparatu beharko diete.
Bidaia-unitateak arreta berezia merezi du. Oinarrizko babes-unitate bat nahikoa izan daiteke banaketa-panel soil baterako, eta fabrika, datu-zentro, eraikin komertzial edo energia berriztagarrien proiektu moderno batek babes eta monitorizazio funtzio aurreratuagoak eska ditzake. Doikuntzek gorako eta beherako gailuen arteko selektibitatea hobetzen lagun dezakete.
Aholku praktikoa kontratazio-taldeentzat: aurrekontua eskatzerakoan, bidali hornitzaileari panelaren marrazkia, sistemaren tentsioa, korronte nominala, polo-zenbakia, beharrezko hausteko ahalmena, instalazio mota eta osagarrien zerrenda batera. Honek atzera-aurrerako komunikazioa murrizten du eta eredu akatsak saihesten ditu.
Erosleek maiz konparatzen dituzte ACBak MCCB eta VCBekin. Aldea ez da unibertsalki hobea zein den. Tentsio-mailaren, korronte-barrutiaren, instalazio-posizioaren, babes-eskariaren, mantentze-itxaropenaren eta aurrekontuaren araberakoa da.
Molded Case Circuit Breaker oso erabilia da korronte baxuagoko elikadura-zirkuituetarako, makineria-paneletarako eta banaketa-aplikazio trinkoetarako. Ekonomikoa, trinkoa eta instalatzeko erraza da. Hala ere, sistemaren korrontea handiagoa denean eta babes-eskakizunak aurreratuagoak direnean, Air Circuit Breaker ACB egokiago bihurtzen da.
Hutseko etengailu bat tentsio ertaineko sistemetan erabili ohi da. Haren arkua itzaltzea hutseko etengailu baten barruan gertatzen da, hau da, ACB baten aire-arku-jautsaren egituratik desberdina dena. Termino sinpleetan, ACBak normalean tentsio baxuko banaketa nagusirako hautatzen dira, eta VCBak, berriz, tentsio ertaineko banaketarako.
| Breaker Mota | Tentsio Maila Komuna | Erabilera tipikoa | Abantaila Nagusia |
|---|---|---|---|
| Aire etengailua ACB | Behe-tentsioko potentzia banaketa | Sarrerako panel nagusia, elikadura handia, sorgailuaren irteera, transformadorearen bigarren mailako aldea | Korronte ahalmen handia, babes erregulagarria, mantentze erosoa, aukera adimendunak |
| Moldeatutako kasua etengailua MCCB | Behe-tentsioko banaketa | Adar-zirkuituak, elikadura txikiagoak, makineria-panelak | Tamaina trinkoa, kostu ekonomikoa, instalazio erraza |
| Hutseko etengailua VCB | Tentsio ertaineko banaketa | Azpiestazioak, tentsio ertaineko konmutagailuak, industria elektrikoko sareak | Arku indartsua hutsean itzaltzea, tentsio ertaineko etenetarako egokia |
Aire etengailu ACB sarritan erabiltzen da tentsio baxuko potentzia-banaketak babes sendoa eta kommutazio fidagarria behar dituen guztietan. Zentro industrialetan, eraikin komertzialetan, datu-zentroetan, elektrizitatea banatzeko geletan, ospitaleetan, aireportuetan, trenbide-garraioko instalazioetan, ur-araztegietan, meatze-proiektuetan eta energia berriztagarrien sistemetan agertzen da.
Fabrikazio lantegietan, ACBk tailerreko sarrerako linea nagusia babestu dezake. Eraikin komertzialean, tentsio baxuko koadroan etengailu nagusi gisa balio dezake. Datu-zentro batean, geldialdi-denbora oso garestia den energia-bide kritikoak babesten lagun dezake. Energia berriztagarrietako estazioetan, ACBak transformadoreekin, inbertsoreekin edo sistema laguntzaileekin konektatutako tentsio baxuko banaketa-armairuetan erabil daitezke.
Aplikazio hauen guztien puntu komuna sinplea da: sistemak gailu fidagarri bat behar du babesteko funtsezko posizioan. Karga elektrikoa handia denean, matxura-korrontea larria denean eta funtzionamendu-inguruneak ezin ditu behin eta berriz akatsak jasan, behar bezala hautatutako Air Circuit Breaker ACB ezinbesteko inbertsioa bihurtzen da aukerako osagaia baino.
Hornitzaile fidagarri batek etengailu bat saltzea baino gehiago egin beharko luke. Hornitzaileak eskaeraren atzean dauden lan baldintzak ulertu behar ditu. Elektrizitate espezialistak ez diren erosleentzat, are gehiago garrantzitsua da horrek. Komunikazio tekniko argiak eredu oker hautatzea ekidin dezake ekoizpena hasi aurretik.
Wenzhou Xifa Electrical Equipment Co., Ltd.-k produktu elektrikoak hornitzen ditu potentzia banatzeko aplikazioetarako, Air Circuit Breaker ACB soluzioak barne tentsio baxuko sistemetarako. Erosleentzat, balioa ez da soilik produktuan bertan, baizik eta ereduaren gomendioan, produkzio-gaitasunean, pertsonalizazio-aukeretan, fabrikako proban eta komunikazio-laguntzan entregatu aurretik eta ondoren.
Hornitzaile bat ebaluatzerakoan, erosleek galdera praktikoak egin beharko lituzkete. Hornitzaileak marrazki teknikoak eman ditzake? Gomenda al dezakete egungo balorazio zuzena eta hausteko ahalmena proiektuaren informazioan oinarrituta? Onar al ditzakete mota finkoko eta ateratzeko motako egiturak? Osagarriak horni ditzakete, hala nola motor-operadoreak, shunt-askagailuak, azpitentsio-askaketak, kontaktu laguntzaileak eta etengailu adimendunak? Azkar erantzun al dezakete instalatzaileak galderak dituenean?
| Hornitzaileen Ebaluazio Puntua | Erosleak bilatu beharko lukeena |
|---|---|
| Produktu sorta | Askotariko korronte balorazio, polo aukerak, funtzionamendu moduak eta osagarrien konfigurazio. |
| Laguntza teknikoa | Hautaketari, planoei, kableatuari, instalazioari eta martxan jartzeari buruzko komunikazio argia. |
| Kalitate kontrola | Ohiko fabrikako ikuskapena, funtzionamendu mekanikoaren egiaztapenak, isolamenduaren egiaztapenak eta tronpeen errendimenduaren egiaztapena. |
| Pertsonalizazio gaitasuna | Proiektuaren eskakizun espezifikoetarako laguntza, armairuen bat etortzea, osagarriak eta ontziratzeko beharretarako. |
| Entrega-koordinazioa | Arrazoizko epea, esportatzeko paketatzea, bidalketa dokumentuak eta eskaeraren eguneratzeak. |
Kalitate handiko Air Circuit Breaker ACB batek ere instalazio egokia eta aldizkako ikuskapena behar du. Babes elektrikoko ekipamenduak estres mekaniko, termiko eta elektrikoaren pean funtzionatzen du. Hautsak, hezetasunak, konexio solteak, koipe zaharkituak, kontaktuen higadurak eta funtzionamendu-baldintza txarrak epe luzerako fidagarritasuna murrizten dute.
Mantentze-planak ez du konplikatua izan behar, baina koherentea izan behar du. Operadoreek etengailuak garbi eta lehor mantendu behar dituzte, beroketa anormala dagoen egiaztatu, konexioen estutasuna ikuskatu, funtzionamendu-mekanismoa egiaztatu eta bidaia-erregistroak berrikusi behar dituzte eskuragarri daudenean. ACB ateratzeko moduko ACBetarako, bastidoreen mekanismoa behar bezala funtzionatu behar da kalte mekanikoak ekiditeko.
Kasu askotan, etengailuaren hutsegitea ez da bat-batekoa. Abisu-seinaleak daude, hala nola, ezohiko zarata, erre-usaina, kolorazio agerikoa, ixteko ekintza ezegonkorra, maiz astindu eragozpenak edo terminaletan tenperatura anormalaren igoera. Seinale hauei kasurik ez egiteak, mantentze-arazo kudeagarri bat istripu elektriko larri bihur daiteke.
Aire etengailua ACB baten helburu nagusia tentsio baxuko potentzia banatzeko sistemak gainkarga, zirkuitu laburretik, lurreko matxura eta beste baldintza elektriko anormaletatik babestea da. Era berean, operadoreei zirkuitu handiak modu seguruan aldatzeko aukera ematen die funtzionamendu arruntean edo mantentze-lanetan.
Aire etengailu ACB bat tentsio baxuko banaketa sistemetan erabiltzen da batez ere. Tentsio ertaineko aplikazioetarako, Hutseko Circuit Breaker VCB aukera egokiagoa izan ohi da. Erosleek sistemaren tentsioa baieztatu behar dute etengailu mota hautatu aurretik.
Mota finkoko ACBak trinkoagoak eta ekonomikoagoak izaten dira. Drawout motako ACBak errazago ikuskatu, ordezkatu eta mantentzen dira armairu handirik desmuntatu gabe. Mantentze-abiadura garrantzitsua den potentzia-sistema garrantzitsuetarako, sarritan ateratzeko mota hobesten da.
Sistemak babes erregulagarria, uneko bistaratzea, akatsen erregistroak, komunikazioa edo beste babes-gailu batzuekin koordinazio hobea behar badu, bidaia-unitate adimenduna aukera praktikoa da. Sistema sinpleagoetarako, oinarrizko bidaia-unitatea nahikoa izan daiteke.
Korronte nominala benetako karga-korrontearen, transformadorearen ahalmenaren, kablearen tamainaren, tenperatura-baldintzen eta etorkizuneko hedapen-planaren arabera hautatu behar da. Ez da eredu zaharreko zenbaki bat asmatuz edo kopiatuz soilik aukeratu behar.
Haustura-ahalmenak etengailuak zirkuitulabur-korronte altua segurtasunez eten dezakeen erakusten du. Hautatutako etengailuak apurtze-ahalmen nahikoa ez badu, akats larri batean huts egin dezake. Hau da ACB aukeraketan segurtasun-parametro garrantzitsuenetako bat.
Bai. Proiektuaren beharren arabera, erosleek egungo balorazioak, polo-zenbakiak, funtzionamendu-moduak, instalazio-egiturak, bidaia-unitateak, osagarriak eta paketatze-baldintzak eska ditzakete. Hobe da aurrekontuaren aurretik proiektuaren xehetasunak ematea.
Tentsio nominala, korronte nominala, polo-zenbakia, hausteko ahalmena, instalazio-mota, funtzionamendu-modua, bidai-unitateen baldintzak, osagarrien zerrenda, kantitatea, proiektuaren helmuga eta armairuaren edozein marrazki eman behar dituzu eskuragarri egonez gero. Horrek hornitzaileak ACB disjuntore zuzena zehatzago gomendatzen du.
Aire etengailua ACB aukeratzea sistemaren segurtasunari, mantentze-eraginkortasunari eta epe luzeko funtzionamendu kostuari eragiten dion erabakia da. Ondo egokitutako etengailu batek ekipamendu baliotsuak babesten laguntzen du, aurreikusi gabeko geldialdi-denbora murrizten du eta zure talde elektrikoari konfiantza handiagoa ematen dio banaketa-sistema kritikoak kudeatzen dituenean.
Behe-tentsioko banaketa-proiektu bat planifikatzen ari bazara, kommutagailuak berritzen ari bazara, panelak muntatzeko ACB-ak hornitzen badituzu edo industria-instalazio baterako ereduak alderatzen badituzu, Wenzhou Xifa Electrical Equipment Co., Ltd.-k hautaketa-puntuak berrikusten lagunduko dizu eta zure aplikazioaren arabera produktuen aukera egokiak eskaintzen.
Eredu hautatzeko, xehetasun teknikoak, aurrekontuen laguntza edo Air Circuit Breaker ACB eskakizun pertsonalizatuetarako, mesedezjarri gurekin harremanetangaur eta partekatu zure proiektuaren zehaztapenak. Gure taldeak zure energia banatzeko sistemarako irtenbide praktiko, seguru eta errentagarri bat aurkitzen lagunduko dizu.
