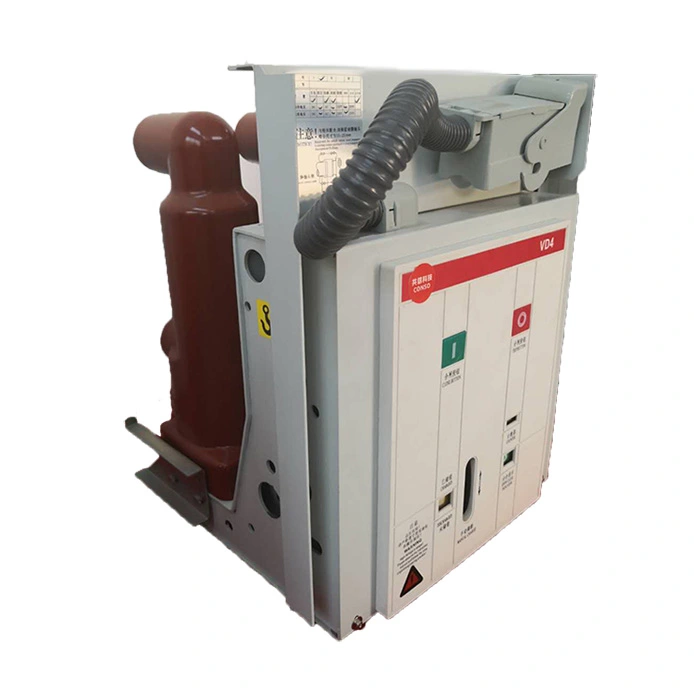

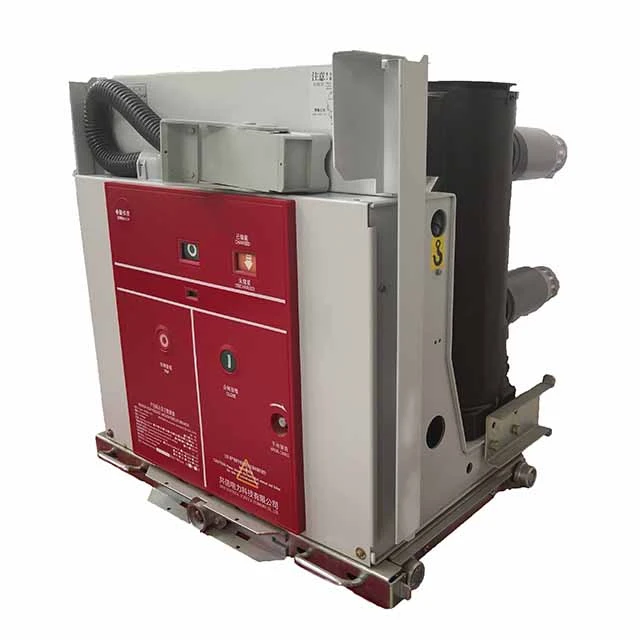

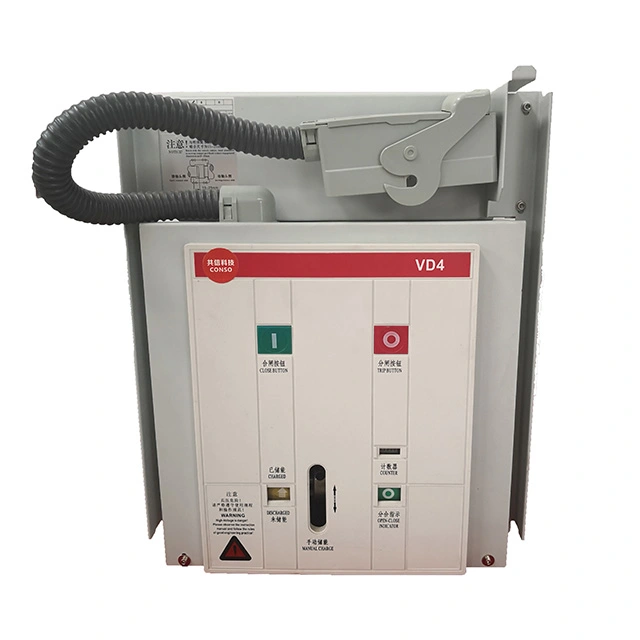

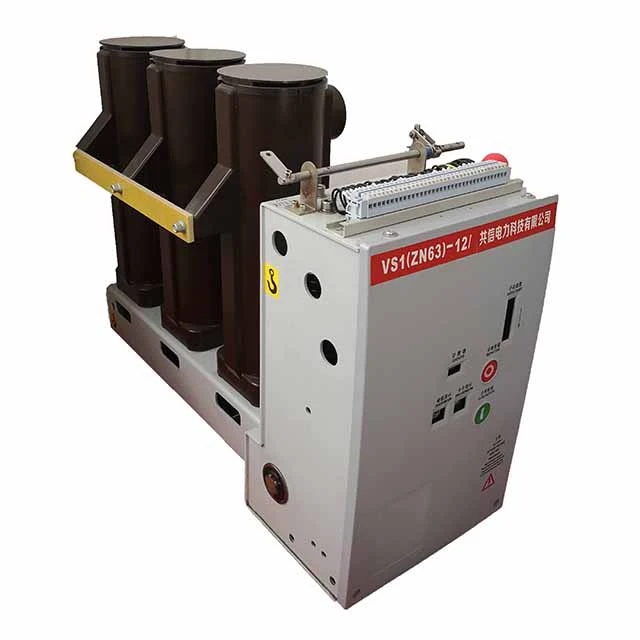

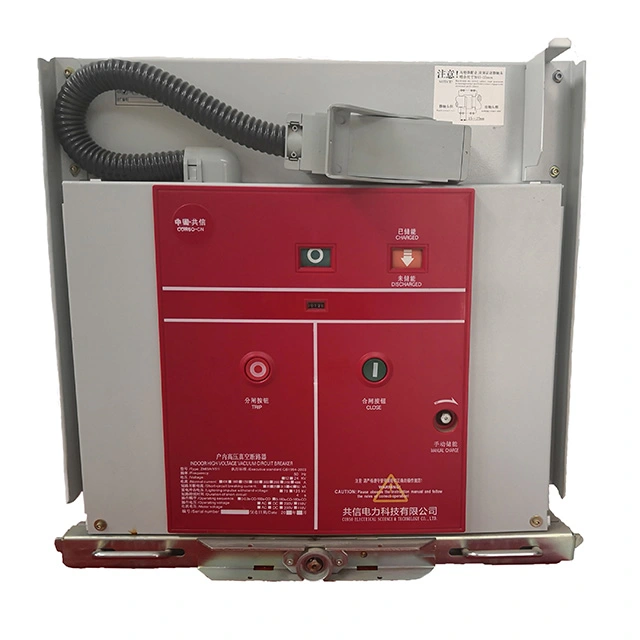

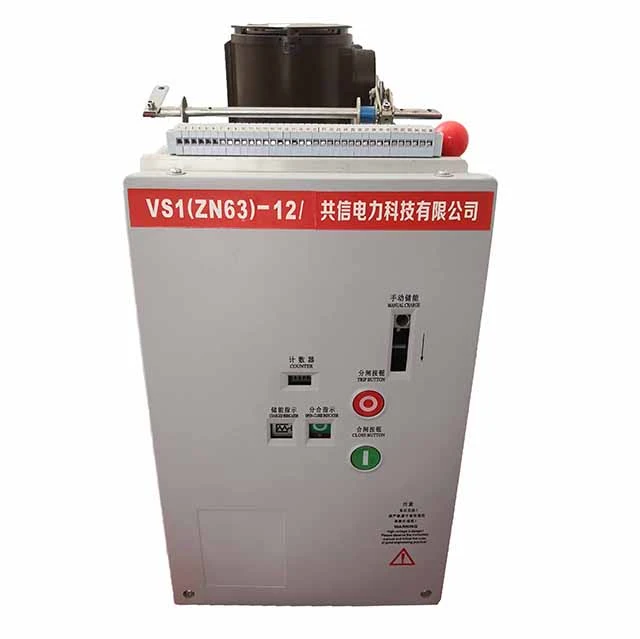

11kv vcb hutseko ckt etengailu elektrikoa 12kV-ko potentzia-sistemetan erabiltzeko diseinatuta dago sare elektrikoko ekipamenduetarako eta industria- eta meatze-instalazioetarako babes- eta kontrol-gailu gisa. KYN28, HXGN eta GG-1A serieko panel elektrikoetan instala daiteke, eta maiz funtzionatzen duten aplikazioetarako egokia da.
11kv vcb hutseko ckt etengailu elektrikoaren instalazio mota erabilgarrien artean, orga mota (esku-gurdi) mota, geldirik dagoena, alboan muntatutako mota eta iman iraunkorra daude. Isolamendu-egituraren arabera, mota estandarrean, isolatutako zilindro motan eta erretxina galdatutako polo motan eskaintzen da. 11kv vcb hutseko ckt etengailu elektrikoaren unitate osagarri bateragarriak dira isolamendu-kamioia, fusible-orga-kamioia eta tentsio-transformadore-orga-kamioia.
Egitura: Hutseko etengailua eta zirkuitu eroale nagusia erretxina epoxidan kapsulatzen dira, bibrazio, hauts, hezetasun eta kutsaduraren aurkako erresistentzia bikaina eskainiz. Diseinu honek fidagarritasuna nabarmen hobetzen du eta zerbitzu-bizitza luzatzen du ingurune gogorretan.
Hutseko etengailua: arkua itzaltzeko errendimendu eta eteteko gaitasun handia eskaintzen du, zirkuitulaburrak hausteko ahalmen handia (40kA arte) eta erresistentzia elektriko egonkorra bermatuz.
Funtzionamendu-mekanismoa: etengailuaren gorputzarekin bateratutako unitate gisa diseinatuta, malgutasunez konfiguratu daiteke finko, orga (esku-gurdi) edo alboetan muntatutako instalazioetarako, kommutagailu sistema desberdinen eskakizunak betetzeko.
Babes-funtzioak: gainkargaren, zirkuitu laburren eta azpitentsioaren aurkako babes integratua, sistema elektrikoaren funtzionamendu segurua eta fidagarria bermatuz.
Erresistentzia Mekanikoa: 10.000 operazio baino gehiago.
|
Max. Lan-tentsioa (kV) |
12 |
||
|
Eragiketa-tentsioa (V) |
AC 220/110 DC 220/110 |
||
|
Maiztasun nominatua (Hz) |
50 |
||
|
Argiztapen-bulkadaren tentsioaren tolerantzia nominala (kV) |
75 |
||
|
1 min potentzia-maiztasuna tentsioa (kV) |
42 |
||
|
Zirkuitu laburren hausteko korronte nominala (kA) |
25 |
31.5 |
40 |
|
Korronte nominala (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Bizitza mekanikoa (aldiz) |
10000 edo 20000 |
||
|
Ixteko batez besteko abiadura (m/s) |
0,5etik 0,8ra |
||
|
Abiaduraren batez besteko abiadura (m/s) |
0,9tik 1,2ra |
||
|
Zirkuitu laburren etenaldi-denbora baloratutako (aldiz) |
30 |
||
|
Itxiera-ordua (ms) |
35etik 70era |
||
|
Bidalketa-denbora (ms) |
20tik 50era |
||
