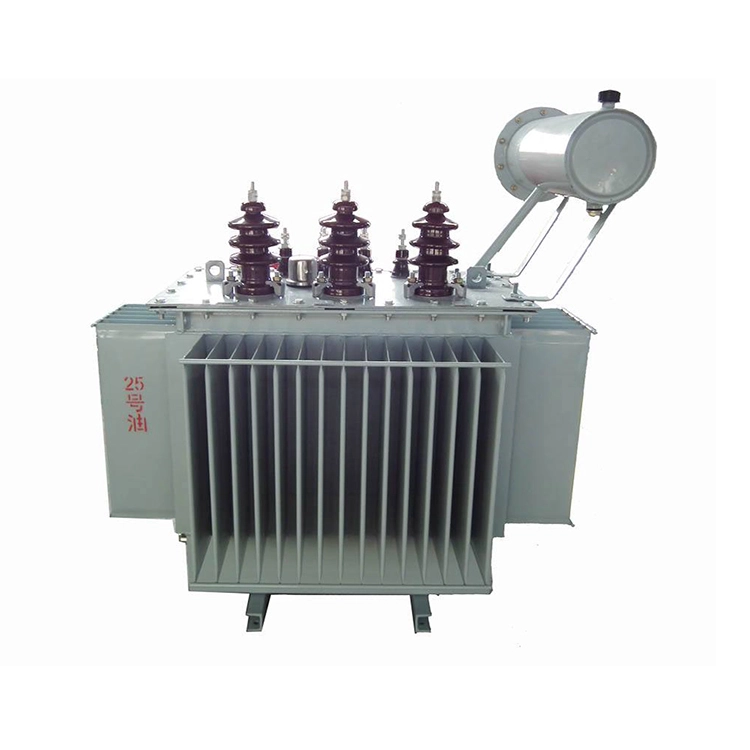

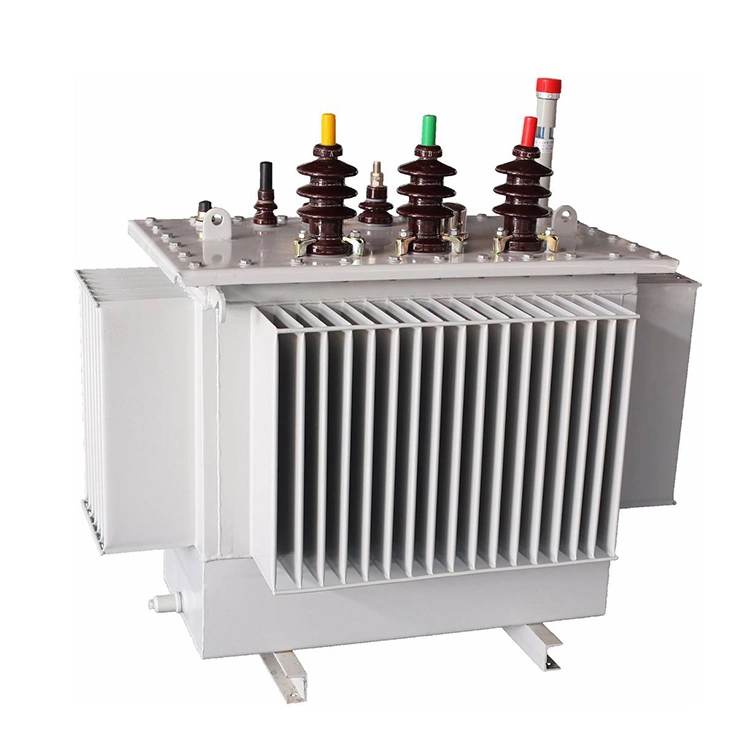

160kva-ko olioz betetako galera baxuko transformadore elektrikoa

Olioan murgilduta dauden galera baxuko potentzia transformadoreen ezaugarri funtzionalak:

1. Zarata-maila baxua: 160 kva-ko olioz betetako galera baxuko transformadore elektrikoak diseinu trinkoa du eta material berriak eta fabrikazio-prozesu aurreratuak erabiltzen ditu funtzionamendu-zarata eraginkortasunez murrizteko. Kontserbadorerik gabe diseinatuta dago, eta horrek altuera orokorra txikiagoa da klase bereko ohiko unitateekin alderatuta.

2. Hutsean betetzeko prozesu aurreratua: zigilatzeko prozesuan, hutsean olioa betetzeko teknika bat aplikatzen da transformadore-tanga barruko hezetasuna guztiz kentzeko. Behin itxita, barruko osagaiak ez dira airearen eraginpean jartzen. Horrek eraginkortasunez saihesten du oxigenoa eta hezetasuna unitatean sartzea, bestela isolamenduaren errendimendua hondatzea ekarriko luke, material isolatzaileen eta olio dielektrikoa zahartzea barne.

3. Zerbitzu-bizitza luzatua eta fidagarria: galera baxuko transformadore elektrikoen 160kva-ko olioz betetako deposituaren estalkia eta deposituaren brida torlojuak edo soldatutako egitura baten bidez konektatzen dira. Diseinu honek olio isolatzailea erabat isolatzen du airearekin kontaktuan, eta horrek isolamenduak hezetasuna xurgatzea eragozten du. Ondorioz, isolamenduaren zahartzearen tasa asko murrizten da, 160kva-ko olioz betetako 160kva-ko transformadore elektrikoaren bizitza operatiboa nabarmen luzatuz.

4. Tamaina trinkoa eta itxura estetikoa: 160kva-ko olioz betetako galera baxuko transformadore elektrikoaren deposituak hozte-panel korrugatuak erabiltzen ditu. Panel hauek tenperaturaren gorabeherek eragindako olio-bolumen-aldaketetara egokitzen dira, haien hedapen eta uzkurtze elastikoen bidez. Korrugatutako deposituaren diseinuak itxura erakargarria eta trinkoa eskaintzen du eta instalazio-aztarna txikiagoa behar du.

Fitxa teknikoa:

Olioan sartutako transformadoreen eguneroko mantentze-lanetarako funtsezko puntuak

1. Olio mailaren ikuskapena eta mantentze-lanak

A. Olio-maila olio-maila-neurgailuaren eskalaren laurdenaren eta hiru laurdenen artean mantenduko da. Olio maila baxuegia izateak isolamendu nahikoa ez izatea edo gehiegi berotzea ekar dezake. Olio maila altuegia denak olioaren presio anormala eragin dezake.

B. Ikusteko metodoak olio-maila behatzea dakar olio-maila garden baten bidez edo olio-maila magnetiko baten bidez. 160 kva-ko olioz betetako galera baxuko transformadore elektriko baten ikuskapena elektrizitatea etenarekin eta olioaren tenperatura egonkorrekin egin behar da. Neguan, olio-maila ehuneko bost-hamar jaitsi daiteke.

2. Olioaren kalitatearen azterketa eta ordezkapena

A. Proba egiteko laginketak urtean behin egingo dira gutxienez. Probak gutxienez 35 kilovolt-eko matxura-tentsioa neurtuko ditu, hezetasun-edukia milioiko 20 zatitik gorakoa izan behar ez duena eta azido-balioa, gramoko 0,1 miligramo KOH baino handiagoa izan behar ez duena. Balio horiek zehaztutako mugak gainditzen badituzte, olioa iragazi edo ordezkatu behar da.

B. Olioa ordezkatzeko zikloa zortzi edo hamar urtekoa izan ohi da, funtzionamendu-ingurune espezifikoaren arabera doitzeko.

3. Tenperaturaren jarraipena

A. Olioaren goiko tenperaturak ez du 85 gradu Celsius baino handiagoa izango hozte naturalerako edo 95 gradu Celsius behartuta hozteko. Tenperatura igoeraren muga 55 Kelvin da.

B. Erradiadorearen gainazaleko hautsa eta hondakinak aldizka garbitu behar dira aireztapen egokia bermatzeko.
