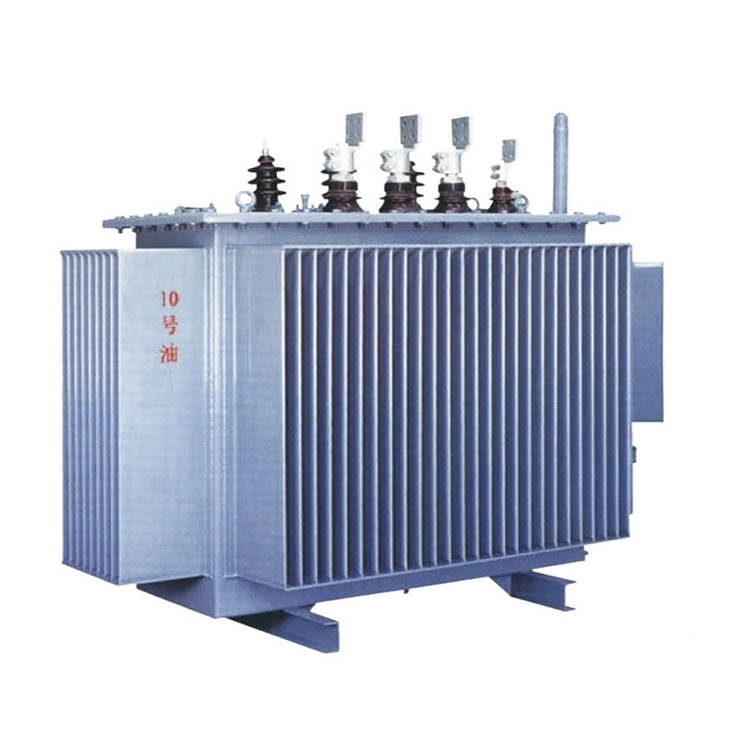

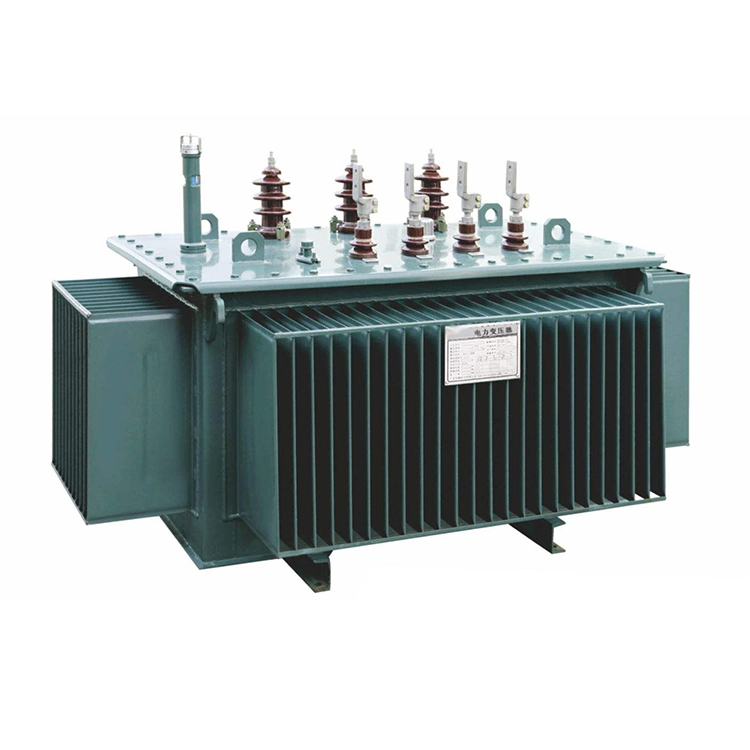

630 Kva-ko Olioan Murgildutako Transformadorea Trifasikoa

Produktuaren ezaugarri nagusiak:

1.Olioan murgilduta dauden transformadore trifasikoak hozte naturalarekin edo aire behartuta hozteko sistemekin daude eskuragarri. Bi kasuetan, olio isolatzaileak zeresan handia du bero-transmisioan eta tenperatura-kontrolean. Funtzionamendu fidagarria eta beroaren xahupen eraginkorra bermatzeko, kalitate handiko olio isolatzailea eta hozte ekipo fidagarriak arretaz hautatzen dira fabrikazio-prozesuan.

2. Olioan murgilduta dauden 630 kva-ko hiru faseko transformadoreen harilkiak siliziozko altzairuzko nukleo laminatuekin eta geruza anitzeko isolamendu-egiturekin diseinatuta daude normalean. Ohiko pilaketa eta soldadura automatikoko teknologia aurreratuak erabiltzea da egonkortasun mekanikoa eta errendimendu elektrikoa hobetzeko. Nukleoa eta egitura-osagaiak kalitate handiko hotzean ijetzitako altzairuzko materialekin fabrikatzen dira, iraunkortasun eta fidagarritasun funtzionala hobetzeko.

3. Eroankortasun handiko kobrezko eroaleak, oro har, 630 kva-ko olioz murgilduta dauden transformadoreen harilkadurak fabrikatzeko erabiltzen dira, errendimendu termikoa eta funtzionamendu-segurtasuna hobetzeko. Gainera, aurrekontuak balio osoaren % 40 eta % 65 inguru murriztu ditzakete, 630 kva-ko harilkatuek aluminiozko 630 kva-ko hiru faseko olio-eroaleak hartzen badituzte. Bestalde, isolamendu-sistema, batez ere, olio-inpregnatutako paper isolatzailez osatuta dago, transformadore-olioan murgilduta. Isolamendu-material guztiak IEC 60076 arauen eskakizunen arabera hautatu eta probatzen dira.

4. Hainbat hozte-metodo aplika daitezke olioan murgilduta dauden transformadore trifasikoetan, besteak beste, hozte naturala, behartutako airea eta behartutako olioa aire hozte sistemei. Ahalmen nominalaren eta aplikazio-baldintzen arabera, olioan murgilduta dauden transformadore trifasikoek banaka, paraleloan edo hozte-antolamendu integratuaren parte gisa funtziona dezakete.

5. Olioan murgilduta dauden transformadore trifasikoen harilak konfigurazio bertikalean edo horizontalean instalatzen dira normalean, ekipoaren egitura-diseinuaren eta funtzionamendu-baldintzen arabera. Dena den, 630 kva-ko hiru faseko olioan murgildutako transformadoreek antolamendu bertikala hartu dute, beroa xahutzeko errendimendu hobea lortzeko eta zirkuitu laburrak jasateko gaitasuna lortzeko.

Fitxa teknikoa:

Aplikazio-esparrua 630 kva-ko hiru faseko olioan murgilduta dagoen transformadorearena

1.630 kva-ko hiru faseko olio-murgilatutako transformadoreak egokiak dira 50 Hz-ko maiztasuna duten eta 35 kV-ko tentsio nominalak dituzten AC elikatze-sistemetarako. Batez ere tentsio bihurtzeko eta sistema elektrikoetako kontrol-zirkuituetarako energia iturri gisa erabiltzen dira.

2.630 kva-ko hiru faseko petrolioan murgildutako transformadoreak asko aplikatzen dira hiri eta landa sare elektrikoetan, industria-instalazioetan, meatze-enpresetan, baita azpiegitura kritikoetan eta ingeniaritza-proiektu handietan ere. Karga osoko funtzionamenduan, 630 kva-ko hiru faseko olioz murgildutako transformadore baten tenperatura-igoera fabrikatzaileak zehaztutako baimendutako mugen barruan geratuko da.

3. Ingurumen-baldintza gogorretan funtzionatzen duten transformadoreentzat, ez da mantentze-lanak egin behar euria, elurra edo eguraldi larrian, isolamenduaren kalteak ekiditeko eta funtzionamenduaren segurtasuna bermatzeko.

Olioan murgilduta dauden 4.630 kva-ko 4.630 kva-ko transformadoreak ez dira +50 °C-tik gorako ingurunean funtzionatu behar aplikazio estandarretan, eta -60 °C-tik beherako funtzionamendua erabat debekatuta dago, oso tenperatura baxuek kalte larriak eragin ditzakete barneko osagaietan eta isolamendu-sistemetan.

5. Hozte-euskarri gisa erabiltzen den olio isolatzaileak garbi eta kutsatzaile korrosiborik edo lehergarririk gabe egon behar du, transformadorearen funtzionamendu seguru eta egonkorra bermatzeko.

6. Tenperatura altuko eremuetan edo ingurune arriskutsuetako instalazioetan, isolamendu-probak egin behar dira 630 kva-ko hiru faseko olioan murgildutako transformadoreak zerbitzuan jarri aurretik.
