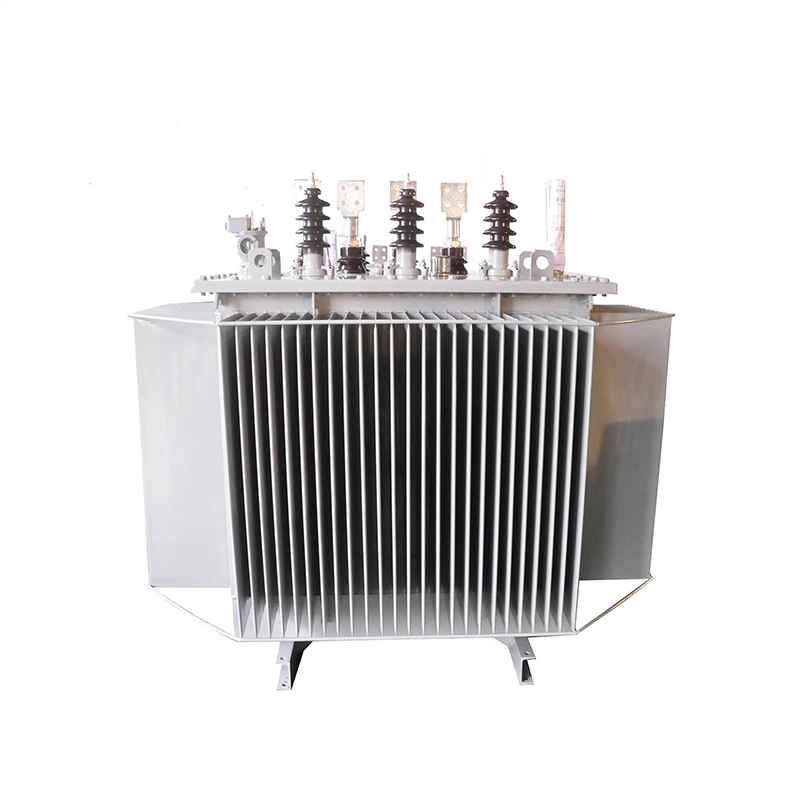

22kv-ko potentzia-transformadorearen 1000kva-olioan murgildutako nukleoa xurgapen magnetiko handiko aleak hotzean ijetzitako ferrita nukleo magnetikoz egina dago. Nukleoak laminatuzko nukleoen juntura guztiz inklinatua du. Nukleo-zutabeak maila anitzeko mailakako ebakidura zirkularra du, eta uztarriak eta nukleoak sekzio-eremu bera dute.
22kv-ko potentzia-transformadoreak 1000kva-ko olioa murgilduta olioan murgilduta dagoen olio depositua du horma uhinez osatua. Barrualdea hautsaren aurkako pinturaz estalita dago eta pintura geruza sendoa da. Bero-hozkailu ondulatuak hozte-efektua du eta bere gogortasunak ingurumen-tenperatura erregulatzeak eragindako transformadore-olioaren pisu-aldaketak konpentsatu ditzake.
Hori dela eta, zigilatutako transformadoreak ez du olio-biltegirik, transformadorearen altuera erlatibo orokorra murriztuz. 22kv-ko potentzia-transformadorearen 1000kva-ko olioa murgilduta paketatzen denean, hutsean olioa betetzeko prozesatzeko teknologia hartzen da, transformadorearen hezetasuna guztiz kenduz eta transformadorearen olioa ez da airearekin kontaktuan jartzen.
Horrek modu eraginkorrean eragozten du ura eta oxigenoa transformadorean sartzea eta transformadorearen isolamendua etengabe hondatzea. Transformadore-olioa zahartzea litekeena da, beraz, ez dago olio-lagin-proba erregularrik egin beharrik.
|
Potentzia balorazioa: |
1000 kva |
|
Tentsio primarioa: |
22 kv |
|
Tentsio sekundarioa: |
0,4 kv |
|
Fase kopurua: |
3 fasea |
|
Isolamendu-tenperatura maila: |
A klasea (105 °C) / F klasea (155 °C) hautapen gisa |
|
Po |
≤1150 W |
|
Pk 75°C |
≤9200 W |
|
Matxura Inpedantzia |
%5 |
Potentzia-transformadore bat normal funtzionatzen ari denean, burdinazko nukleoak lurrerako puntu fidagarria izan behar du. Lurreratzerik gabe, burdina-nukleoaren eta lurraren arteko tentsio flotagarriak burdin-nukleoaren eta lurraren arteko etengabeko matxura-deskarga eragingo luke. Burdinazko nukleoa puntu bakarrean finkatuta dagoenean, burdinaren nukleoan flotatzaile potentzial bat osatzeko aukera ezabatzen da. Hala ere, burdin-nukleoak lur-puntu bat baino gehiago dituenean, burdin-nukleoen arteko potentzial irregularrak lurrerako puntuen artean zirkulazio-korronte bat sortuko du, burdin-nukleoaren lur-puntu anitzetan gainberotzea eraginez. Honek puntu anitzeko lur-matxura bat sor dezake, non burdinaren nukleoa laburtzen den, burdina-galera areagotzea eraginez, eta horrek transformadorearen errendimenduari eta funtzionamendu normalari larri eragiten dio, eta gasaren ekintza astun baten ondorioz bidaia bat ere eragin dezake.
Erretako eta urtutako tokiko burdina-nukleoak burdin txip-en artean zirkuitu laburra sor dezake, burdinaren galera areagotuz eta transformadorearen errendimenduari eta funtzionamendu normalari larriki eraginez, burdin-nukleoaren siliziozko altzairuzko xaflak ordezkatu behar direla konpontzeko. Hori dela eta, 22kv-ko potentzia-transformadoreak 1000kva-olioan murgilduta ez da onartzen lurrerako puntu bat baino gehiago edukitzea; lurreratze-puntu bakarra izan dezake eta izan behar du.
