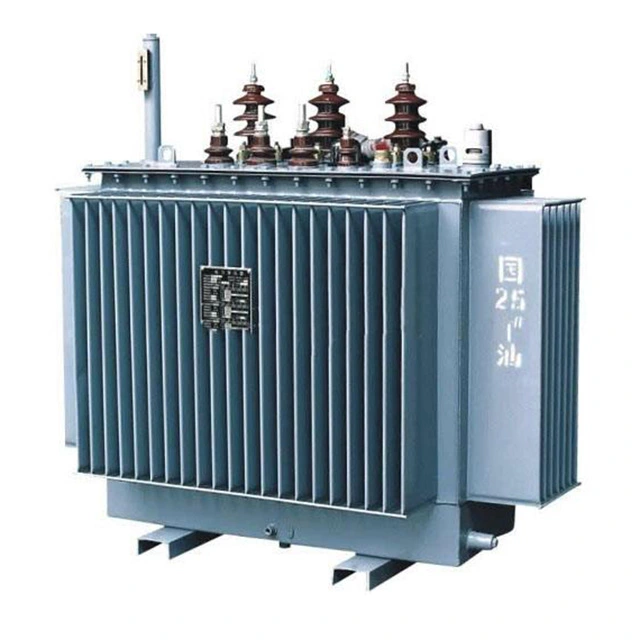

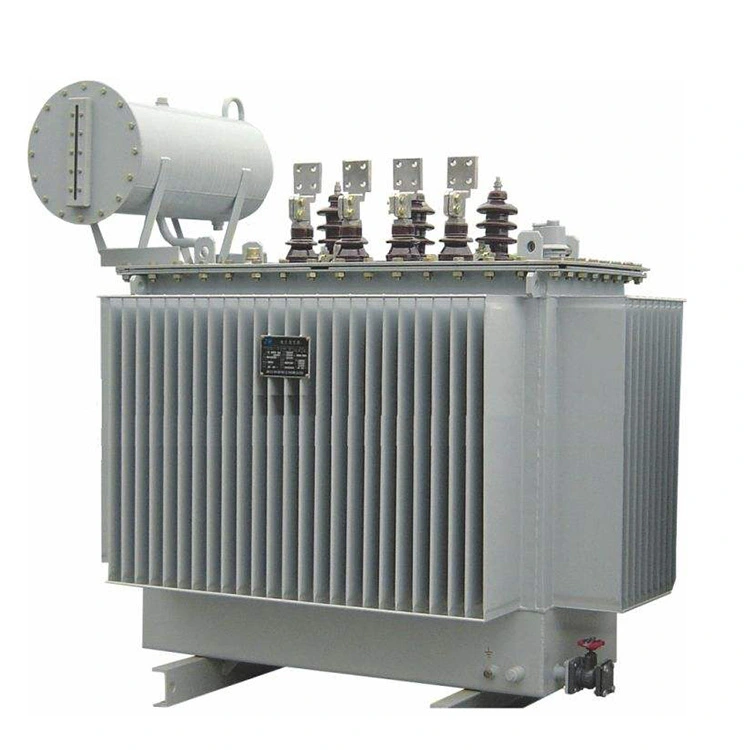

Elektrikoa 3 Faseko 10kv 400kva Potentzia-Transformadorea

Elektrikoa 3 faseko 10kv 400kvako potentzia-Transformadorea batez ere osagaiez osatuta dago, hala nola, nukleoa, haizeak, olio depositua, hozte gailua eta babesa. Nukleo guztiek nukleo motako egitura hartzen dute, eta normalean nukleo motako egiturak gainjarritako muntaketa-prozesua erabiltzen du. Harilak potentzia-transformadore trifasikoaren zirkuituaren zatiak dira.

3 faseko 10kv 400kva-ko potentzia-transformadorearen altuko eta baxuko tentsioko bushingak eroaleak dituzten portzelanazko isolatutako hodiak dira. Transformadorearen lehen eta bigarren mailako harilkatuen konexio eta irteerako muturrak finkatzeko eta isolatzeko erabiltzen dira.

Olio depositua deposituaren gorputz batek, deposituaren estalki batek, beroa xahutzeko gailu batek eta olioa deskargatzeko balbula batek osatzen dute. Bere funtzio nagusiak transformadoreak osotasunean integratzea eta beroa xahutzea ematea dira. Barruan harilak, nukleo bat eta transformadore olioa daude.

3 faseko 10kv 400kva potentzia-transformadorearen olioak hozte zirkulatzeko eta beroa xahutzeko funtzioak ez ezik, efektu isolatzailea ere badu. Haizuen eta deposituaren gorputzaren artean distantzia jakin bat dago (tanga hormak eta deposituaren hondoa), deposituko olioaren isolamendu-geruzaz isolatuta dagoena.

Leherketa-erresistentzia-hodiaren funtzioa erregai-tangako leherketa-istripuak saihestea da. Kolpe-aldagailua transformadorearen hariletan bira kopurua aldatzeko erabiltzen da, transformadorearen irteerako tentsioa doitzeko. 10kv 400kva-ko potentzia-transformadore trifasikoko metodoa tentsioa erregulatzen du bere haizeetako batean txorrotak jartzea, haizearen bira zati bat kentzea edo gehitzea, horrela bira kopurua aldatuz eta tentsio-erlazioa aldatzeko helburua lortuz.

Parametro teknikoa:

G: Nola xahutzen du 3 faseko 10kv 400kva potentzia-transformadorearen nukleoak beroa?

A: Transformadore baten funtzionamendu normala denean, nukleoak beroa sortzen du burdinaren galeraren ondorioz. Nukleoaren pisua eta bolumena zenbat eta handiagoa izan, orduan eta bero gehiago sortzen du. Transformadorearen olioaren tenperatura 95 gradutik gorako tenperatura zahartzeko joera da, beraz, nukleoaren gainazaleko tenperatura tenperatura horren azpitik mantendu behar da ahal den neurrian. Honek nukleoaren beroa xahutzeko egitura behar du nukleoaren beroa azkar xahutzeko. Beroa xahutzeko egitura batez ere nukleoaren beroa xahutzeko gainazala handitzeko da. Nukleoaren beroa xahutzeak, batez ere, olio-kanalaren beroaren xahutzea eta aire-kanalaren beroaren xahutzea barne hartzen ditu.

Olioan murgildutako kapazitate handiko transformadoreetan, olio-kanalak sarritan jartzen dira nukleoaren laminazioen artean beroa xahutzeko efektua hobetzeko. Olio-kanalak bi motatakoak dira: bata siliziozko altzairu xaflen paraleloa da, eta bestea altzairu xaflen perpendikularra. Azken antolamendu honek beroa xahutzeko efektu hobea du, baina egitura konplexuagoa da.

Lehorreko transformadoreetan, nukleoa airea hozten da. Nukleoaren tenperaturak onartzen den balioa gainditzen ez duela ziurtatzeko, sarritan aire kanalak instalatzen dira burdinezko nukleoko zutabeetan eta uztarrietan.
