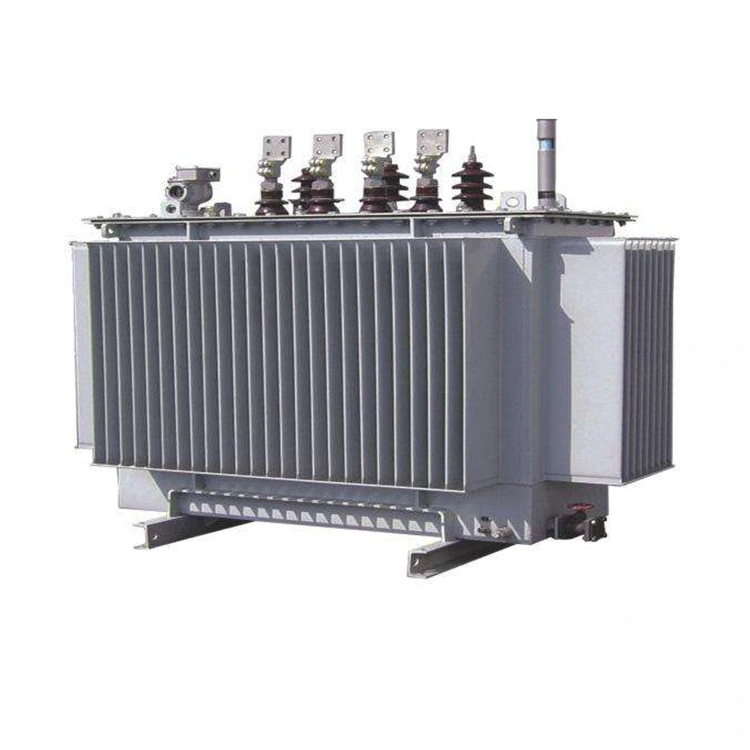

33kv 2,5 Mva Olioan Murgildutako Aleazio Amorfoaren Nukleoko Transformadorea

33kv 2,5 mva-ko olioan murgilduta dagoen aleazio amorfoaren nukleoaren transformadorearen nukleoa burdinazko aleazio amorfo-zerrenden begizta itxiaren bidez egiten da. Laminatutako aire-hutsunerik gabeko egitura integratuak histeresia eta korronte ertainen galerak nabarmen murrizten ditu. Siliziozko altzairuzko nukleo tradizionalekin alderatuta, kargarik gabeko galera asko murrizten da. Nukleoaren zutabea eta uztarria beira epoxiko itsasgarriaren bidez lotzen dira, zurruntasun orokorra indartsuagoa eginez eta funtzionamendu-bibrazioa eta zarata modu eraginkorrean kenduz.

33kv 2,5 mva-ko olioz murgildutako aleazio amorfoaren nukleoko transformadorearen harilkeek kobrezko purutasun handiko eroaleak erabiltzen dituzte eta tentsio handiko baldintzetarako egokia den geruza anitzeko estaldura-prozesu batekin konbinatzen dira. Espiral hobetuarekin eta etengabeko harilkadura-egitura tartekatuarekin konbinatuta, harilkadura-eremu elektrikoa uniformeki banatzen du, eta horrek isolamenduaren tolerantzia eta deformazioarekiko erresistentzia hobetzen ditu. 33kv 2,5 mva-ko tentsio altuko aldea petrolio murgilduta dagoen aleazio amorfoaren nukleoko transformadorearen ± 2 × 2,5%-ko kitzikapen tentsioa erregulatzeko engranajeekin hornituta dago, sareko tentsioaren gorabeheren erregulazio eskakizunetara zehatz-mehatz molda daitezkeenak.

Kaxa-gorputza altzairu korrugatuzko plaken soldadura integralaren bidez eratzen da. Korrugatuzko oskolaren bero-truke moldagarrian oinarrituz, olio isolatzailearen zirkulazio naturalaren hozte eraginkorra lor dezake kanpoko beroa xahutzeko gailurik beharrik gabe, epe luzerako etengabeko funtzionamendurako egokia. 33kv 2,5 mva olioz murgildutako aleazio amorfoaren nukleoko transformadoreak ingurumena errespetatzen duen olio mineral isolatzailez beteta dago, IEC 296 arauen arabera, eroankortasun termiko eta isolamendu-errendimendu bikaina konbinatzen dituena, barneko osagai biziak modu eraginkorrean isolatuz eta isolamenduaren matxura arriskuak saihestuz.

Parametro teknikoa:

Ezaugarri nagusiak:

1. Ultra energia aurrezpena: aleazio amorfo-nukleoak erabiliz, kargarik gabeko galera %70-%80 gutxi gorabehera murrizten da S9/S11 motako siliziozko altzairu-xafla transformadore tradizionalekin alderatuta. 33kv 2,5 mva olioz murgilduta dagoen aleazio amorfoaren nukleoko transformatzailea bereziki egokia da epe luzerako funtzionamendurako landa-sare elektrikoetan eta industrietan, non karga beti gaitasun osoan ez dagoen.

2. Guztiz zigilatua mantentzerik gabekoa: olio deposituak guztiz zigilatutako egitura bat hartzen du olioa airearekin kontaktuan egon ez dadin, isolamendu-olioa hezetzea eta zahartzea ekiditeko. 33kv 2,5 mva-ko olioan murgilduta dagoen aleazio amorfoaren nukleoko transformagailuak 50 urteko mantentze-gabeko bizitza lor dezake eta kanpoko ingurune gogoretarako egokia da.

3.Fidagarritasun handia: tentsio baxuko harilkatzea kobrezko paperarekin inguratzen da, eta tentsio handiko harilkatzea kobrezko hariarekin. Zirkuitu laburreko erresistentzia eta tximistaren aurkako erresistentzia handia du, egitura trinkoa da,

Aleazio amorfoaren transformatzailea prozesatzen

Ekipamendua

Proben zentro

Transformadorea Bidalketetan
