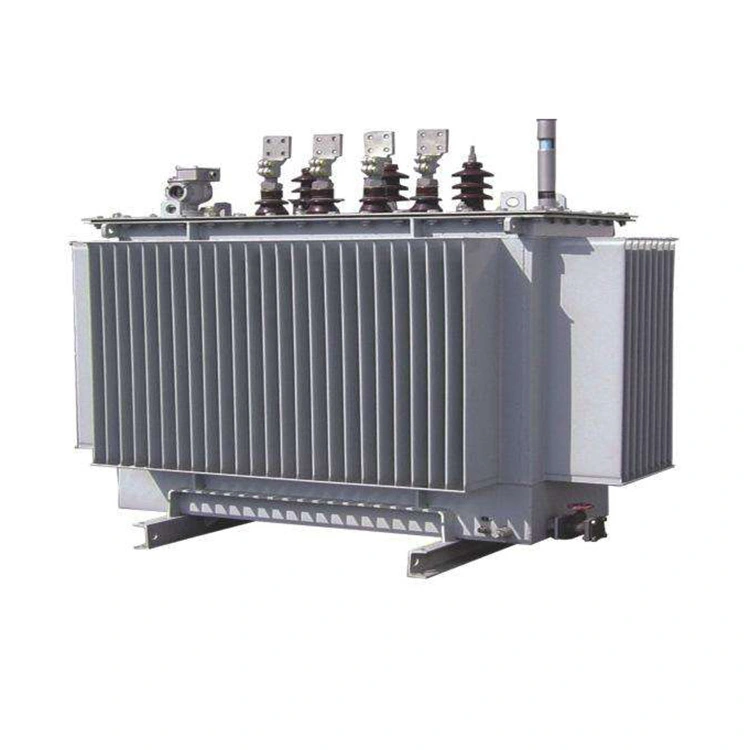

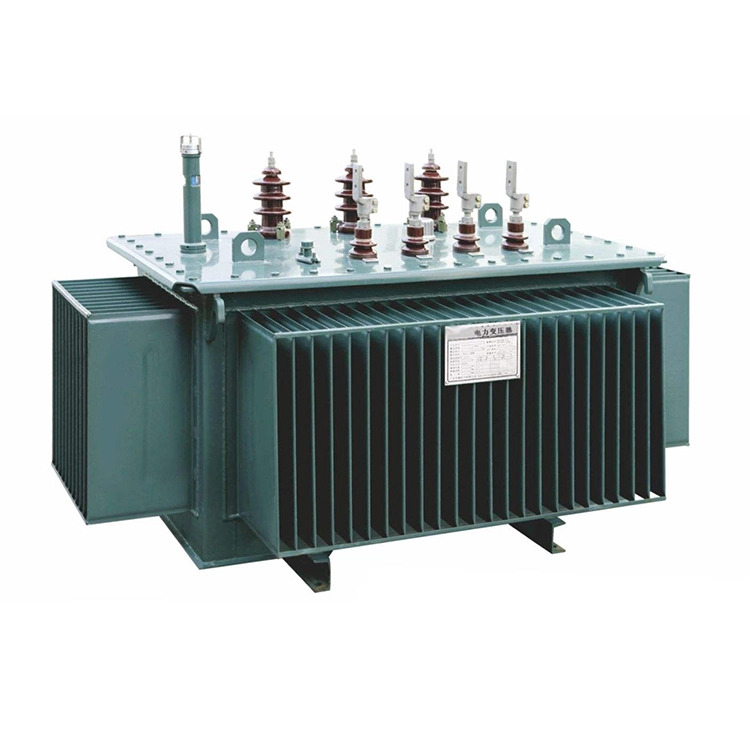

800kva-ko aleazio amorfo-olioan murgildutako Transformadorea

800 kva-ko aleazio amorfo-olioan murgildutako transformagailua energia aurrezteko material mota berri batekin egina dago. Bere oinarrizko materiala aleazio amorfoz egina dago, iragazkortasun magnetiko handia eta histeresi-galera oso baxua dituena, kargarik gabeko energia-eraginkortasuna nabarmen hobetu dezakeena eta GB/T 20052 edo IEC 60076 arauak betetzen dituena.

800kva-ko aleazio amorfo-olioan murgildutako transformadorearen egitura zigilatua hezetasunari eta korrosioari erresistentea da, kanpoko edo barruko azpiestazioetarako egokia, ≤1000m-ko altitudearekin eta ≤55K-ko ingurumen-tenperatura igoera batekin.

800 kva-ko aleazio amorfo-olioan murgildutako transformadore honen abantailarik handiena kargarik gabeko galera oso txikian dago. Transformadore honek 300-450 W-koa da gutxi gorabehera (1000-1500 W-koa den siliziozko altzairuzko xaflarekin alderatuta), hau da, siliziozko altzairuzko xafla tradizionaleko transformadoreak baino % 60 - % 75 txikiagoa. Aldi berean, zarata txikia (≤55 - 60 dB), gainkarga-gaitasun handia, iraupen luzea du eta normalean 25 - 30 urtez erabil daiteke. Hala ere, kostua handiagoa da (% 20 eta % 40 inguru garestiagoa da siliziozko altzairuzko xaflak dituzten zehaztapen bereko transformadoreak baino).

Hori dela eta, 800 kva-ko aleazio amorfo-olioan murgilduta dagoen transformagailua egokia da energia-eraginkortasun handiko eskakizunak dituzten industria, merkataritza edo energia-banaketa agertokietarako.

Parametro teknikoa:

G: Zergatik da 800kva-ko aleazio amorfo-olioan murgilduta dagoen transformadorearen kargarik gabeko galera siliziozko altzairuzko xaflez egindako ahalmen bera duen transformadorearena baino nabarmen txikiagoa?

E: Lehenik eta behin, aleazio amorfo-bandaren lodiera 20 eta 30 µm-koa baino ez da, hau da, siliziozko altzairuzko xaflen lodieraren hamarren bat gutxi gorabehera (230-350 µm). Korronte elikagarrien galera lodieraren karratuarekiko proportzionala den erlazioaren arabera, 800 kVA-ko nukleoan korronte elikagarrien galera nabarmen murrizten da. Aldi berean, aleazio amorfoaren erresistibitatea siliziozko altzairuzko xaflenena baino 2,5 aldiz handiagoa da, geruzen artean fluxu magnetikoa aldatzen denean sortzen den korronte zirkulatzailearen galera gehiago ahulduz.

Bigarrenik, histeresiaren begizta estua da eta koertzibitatea baxua da. Aleazio amorfoak egitura amorfoa du ale-mugan akatsik gabe, eta domeinu magnetikoaren iraulketaren erresistentzia txikia da. Koertzibitatea siliziozko altzairu xaflenaren 1/3 eta 1/5 baino ez da. Horrek magnetizazio-ziklo bakoitzeko behar den energia nabarmen murrizten du eta histeresi-galera asko murrizten du.

Hirugarrenik, lan-fluxu magnetikoaren dentsitatearen diseinua nahiko baxua da. 800 kva-ko aleazio amorfo-olioan murgilduta dagoen transformadorearentzat, fluxu magnetiko-dentsitate nominala normalean 1,35 eta 1,45 T artean ezartzen da, hau da, siliziozko altzairuzko xaflen 1,65 tik 1,75 T baino txikiagoa. Burdina-galera fluxu magnetikoaren dentsitate karratuaren edo potentzia handiagoaren proportzionala denez, fluxu magnetikoaren dentsitatea egoki murrizteak unitate-masa-galera nabarmen murriztea ekar dezake.

Goiko mekanismoetan oinarrituta, 800 kva-ko aleazio amorfo-olioan murgildutako transformadore baten kargarik gabeko galera, oro har, S13 edo S14 mailako siliziozko altzairuzko xaflak dituen ahalmen bereko transformadore baten % 30-% 40 baino ez da. Bereziki egokia da potentzia banatzeko agertokietarako, non ekipamendua karga arinean edo egonean egon ohi den.
