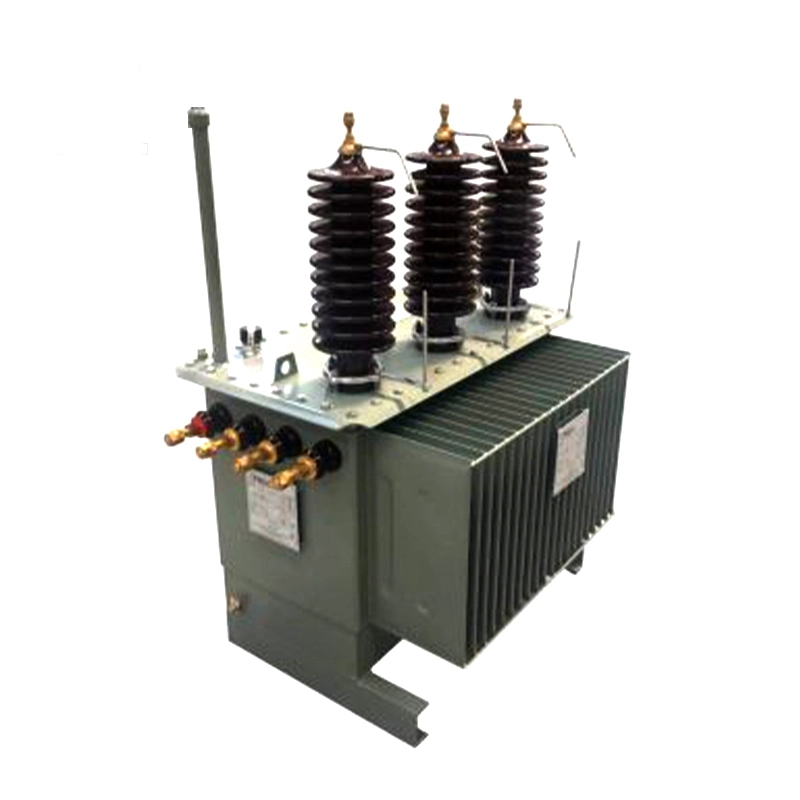

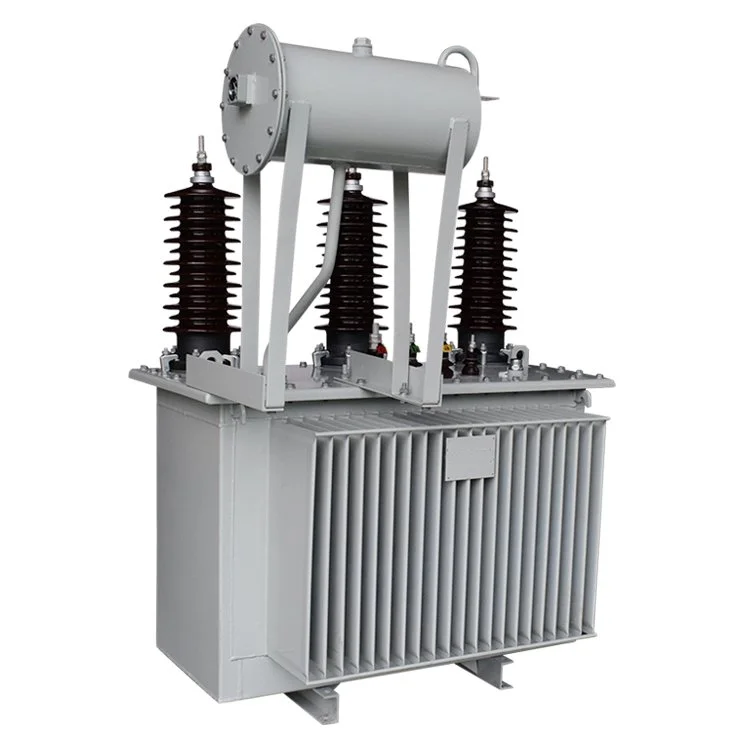

33kv 50kva Olioan murgildutako Transformadorea

33kv-ko 50kva-ko oliotan murgilduta dauden transformadoreak martxan jarri aurretik.

1. Itxura eta egituraren ikuskapen bisuala

Ikusizko ikuskapen integrala egingo da 33kv-ko 50kva-ko bi bihurrietan olioz murgilduta dagoen transformadoreak kalterik, deformaziorik edo olio-isuririk ez duela ziurtatzeko. Kanpoko osagai guztiak, depositua, erradiadoreak, kaxa eta presioa arintzeko gailua barne, egoera onean eta behar bezala instalatuta daudela egiaztatuko da. Konexio mekaniko guztiak estankotasuna egiaztatuko da. Horrez gain, lurreratzeko sistema ikuskatu beharko da, behar bezala instalatuta dagoela eta lurreratzea fidagarria dela ziurtatzeko, hori ezinbestekoa da funtzionamenduaren segurtasunerako.

2. Isolamendu-erresistentzia proba

Isolamendu-erresistentzia proba funtsezko metodoa da 33kv 50kva-ko bi harizketetan olioz murgildutako transformadoreen isolamendu-sistemaren egoera ebaluatzeko. Megaohmetro bat erabiliko da isolamendu-erresistentzia faseen artean eta baita fase bakoitzaren lurraren artean ere. Lortutako balioak fabrikatzaileak zehaztutako erreferentzia datuekin alderatuko dira, isolamenduaren errendimenduak eskatutako estandarrak betetzen dituela baieztatzeko.

3. Dissipazio dielektrikoaren faktorearen proba

Galera dielektrikoaren proba, tan δ proba ere deitzen dena, hezetasuna sartzea, isolamenduaren zahartzea edo deskarga partziala posiblea ebaluatzeko erabiltzen da 33kv-ko 50kva-ko bi harizketetan murgildutako olio-transformadorearen barruan. Dissipazio dielektrikoaren faktorea neurtuz, isolamendu-materialen egoera modu zabalagoan ebaluatu daiteke. Proba hau, normalean, isolamendu-erresistentzia-probarekin batera egiten da, isolamenduaren osasunaren ebaluazio osoago bat lortzeko.

4. Bira-erlazioa eta talde bektorialaren egiaztapena

Transformadorearen bira-erlazioa egiaztatuko da diseinuaren zehaztapenak betetzen direla bermatzeko, tentsio primarioaren eta tentsio sekundarioaren 33kv-ko 50kva-ko bi harizket olio murgildutako transformadoreen arteko erlazio zuzena berresteko barne. Aldi berean, talde bektoriala egiaztatuko da fase-desplazamendu egokia eta hiru hariluen konexio zuzena ziurtatzeko, sistema elektrikoaren eskakizunen arabera.

5. Kargarik gabeko proba

Kargarik gabeko proba 33kv-ko 50kva-ko bi harizketekin olioz murgilduta dagoen transformadorearekin egiten da lehen aldean dinamizatuta, bigarren aldea irekita zirkuitututa dagoen bitartean. Kargarik gabeko korronte eta karga galerarik ez neurtzea da helburua. Proba honek informazio garrantzitsua eskaintzen du nukleoaren kalitateari, fluxu magnetikoaren banaketari eta harilkadura-simetriari buruz. Zirkuitu magnetikoan egon daitezkeen anomaliak identifikatzen ere laguntzen du.

6. Zirkuitu laburren proba

Zirkuitu laburren proban, tentsio primarioko harilkatzeari tentsio murriztua aplikatzen zaio bigarren mailako tentsioko haizea zirkuitu labur dagoen bitartean, zirkuitu laburreko inpedantzia eta karga-galerak neurtzeko aukera ematen duena. Probak 33kv-ko 50kva-ko bi harizketetan olioz murgildutako transformadorearen errendimenduari buruzko datu baliotsuak eskaintzen ditu karga-baldintzetan, eta barne hartzen ditu portaera termikoa, zirkuitu laburreko jasateko gaitasuna eta harilkien erresistentzia mekanikoa.

7. Olioaren Kalitatearen Azterketa eta Petrolio Mailaren Ikuskapena

33kv-ko 50kva-ko bi harilkadura-olioan murgilduta dauden transformadoreetarako, olio isolatzailearen egoerak zuzenean eragiten du funtzionamendu-errendimenduan eta bizitzan. Abian jarri aurretik, olio laginak hartuko dira laborategiko analisiak egiteko, hezetasun-edukia, azidotasuna eta ezpurutasun-maila bezalako parametroak egiaztatzeko. Emaitza guztiek aplikatu beharreko estandarrak bete beharko dituzte. Gainera, depositu barruko olio-maila egiaztatuko da behar den tartean dagoela ziurtatzeko, funtzionamenduan zehar hozte eta isolamendu eraginkorra bermatuz.

Laburbilduz, ikuskapen eta proba zorrotz batzuk egin behar dira 33 kv-ko 50 kva-ko bi hariztatutako olioan murgilduta transformadore bat zerbitzuan jarri aurretik. Prozedura hauek errendimendu egonkorra, segurtasun operatiboa eta epe luzerako fidagarritasuna bermatzen dituzte. Abian jartzearen aurreko proba egokiak hutsegite potentzialen arriskua murrizteaz gain, 33kv-ko 50kva-ko 50kva-ko petrolio-murgildutako transformadorearen epe luzerako funtzionamendu seguru eta eraginkorretarako oinarri sendoak eskaintzen ditu.
