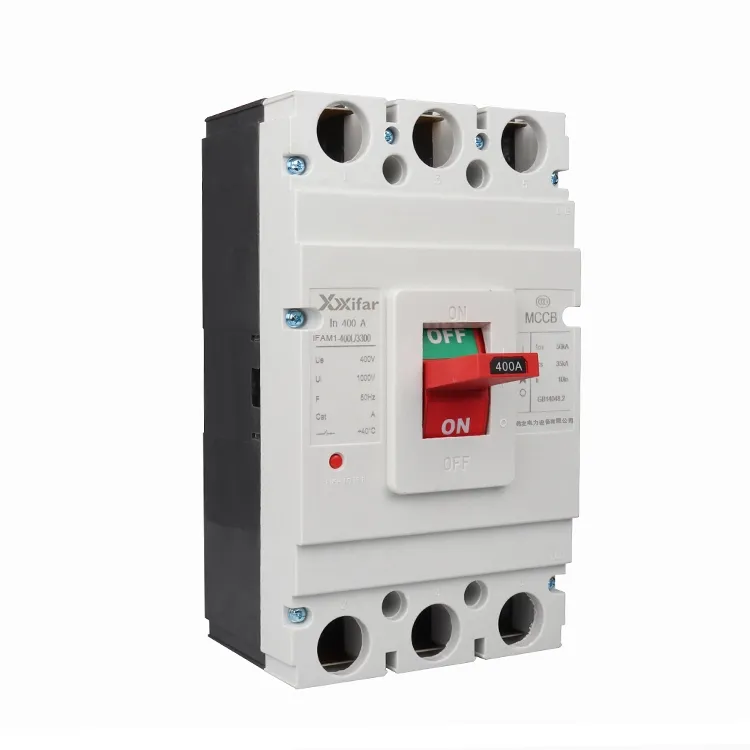

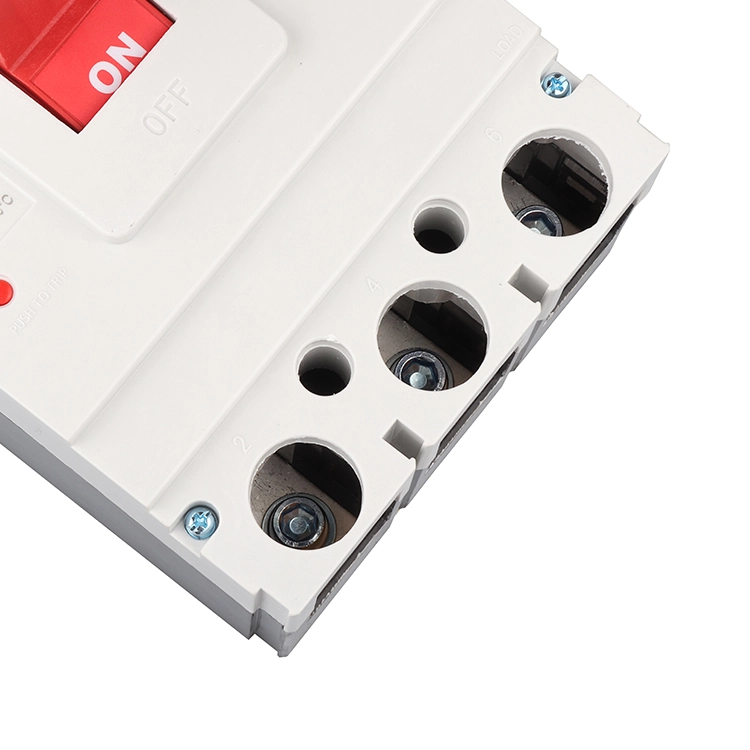

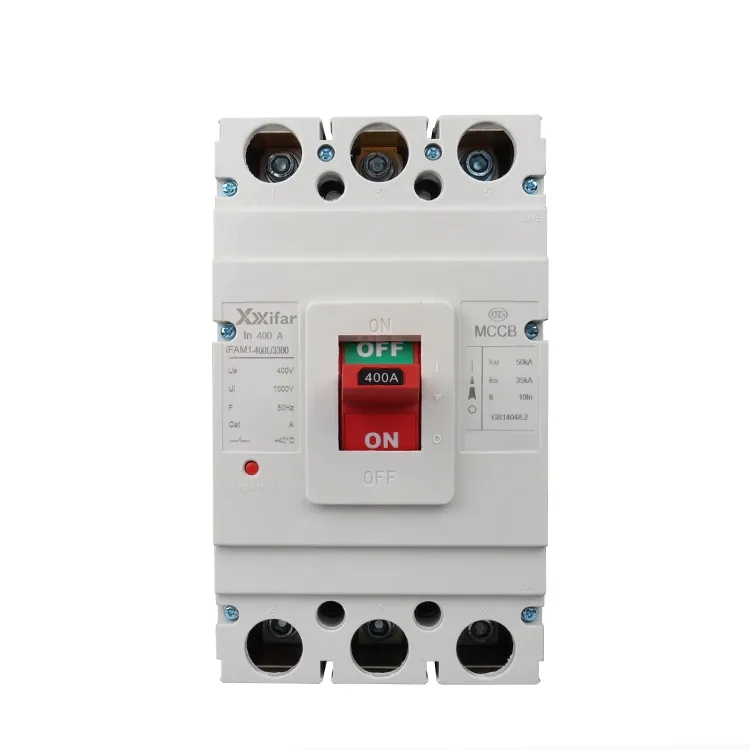

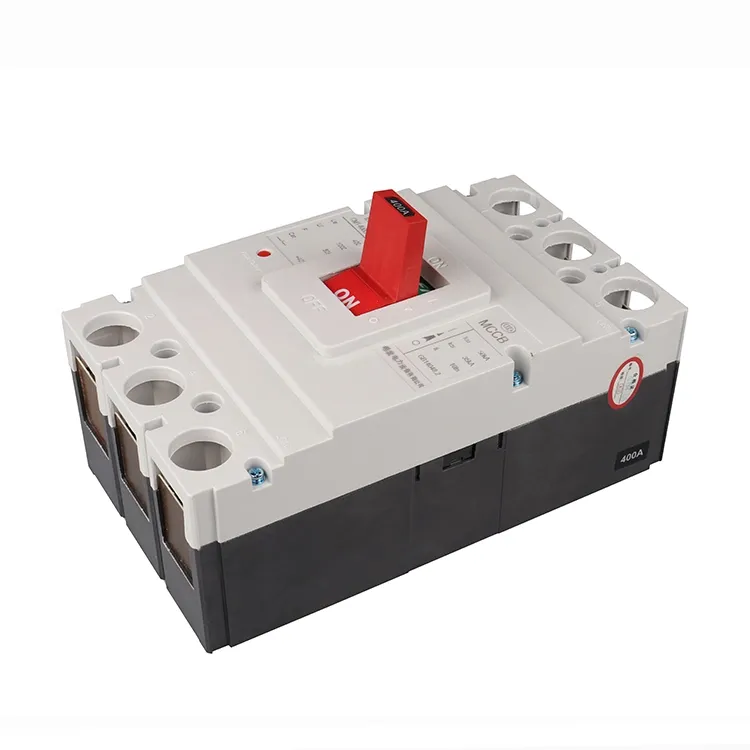

400a 3p Mccb estututako kaxa eta etengailua

400a 3p mccb itxitako kaxa molduratua etengailu mota bat da, itxitura isolatzaile moldatua eta airearen isolamendua dituena. Normalean tentsio baxuko banaketa-sistemetan instalatu eta aplikatzen da korronte normalak eta hutsegite-korronteak eteteko edo isolatzeko, eta horrek kableak eta ekipamendu elektrikoak babesten laguntzen du. A 400a 3p mccb itxitako kaxa moldeatuaren etengailurako ohiko abiarazte-metodoek magnetikoak, magnetiko termikoak eta gailu elektronikoak dira soilik.

Bidaia magnetiko bakarra zirkuitu laburren baldintzetan bakarrik funtzionatzen du. Beste era batera esanda, 400a 3p mccb itxitako kaxa moldatuaren etengailua abiatzen da zirkuitu laburra bezalako matxura bat gertatzen denean soilik. Mota hau maiz erabiltzen da berogailu-zirkuituetan edo dagoeneko gainkarga babes bereizia eskaintzen duten motor-zirkuituetan.

Etengailu magnetiko termikoek zirkuitu laburrei eta korronteari eutsita erantzuten diete. Epe jakin batean korronteak 400A gainditzen baditu edo zirkuitu labur bat gertatzen bada, 400a 3p mccb itxitako kaxa moldatuaren etengailua piztuko da. Bi babes-mekanismo konbinatzen dituenez, batzuetan bidaia konbinatua edo bikoitza deitzen zaio 400a 3p mccb itxitako kaxa molduradun etengailuan, normalean potentzia banaketa orokorrean aplikatzen dena.

Bidaia-unitate elektronikoek irtenbide aurreratuagoa eta helduagoa adierazten dute. Mota honekin, bilketa magnetikoa, ezarpen termikoak eta abiarazte-atzerapena bezalako parametroak doi daitezke, 400a 3p mccb itxitako kaxa-etengailua aplikazio sorta zabalagorako egokia bihurtuz. Hala ere, malgutasun gehigarri horrek kostu handiagoarekin etortzen da normalean.

Mota horiez gain, motorraren babeserako bereziki diseinatutako kaxa molduradun etengailuak daude. Horrelako aplikazioetarako, bidaia magnetikoaren ezarpena altuagoa da normalean, hau da, korronte nominalaren hamar aldiz baino gehiagokoa, eta, beraz, kaxa moldatutako etengailuak motorraren abiaraztean abiarazte-korronte handia jasan dezake alferrikako tronpatu gabe, matxuraren baldintzetan babesa ematen duen bitartean.

400a 3p mccb itxitako kaxa moldatua etengailu parametroa:

400a 3p mccb kaxa moldatu itxiaren funtzioak Osagarriak

Osagarriek 400a 3p mccb itxitako kaxa etengailu baten oinarrizko funtzioak zabaltzen eta osatzen dituzte. Kontrol-aukerak gehitzen dituzte eta babes-eginbideak hobetzen dituzte gailuaren osagai izan daitezen. Moldatutako 400a 3p mccb-ko etengailu itxi baten osagarri ohikoenak honako hauek dira: kontaktu osagarriak, alarma-kontaktuak, shunt-unitateak, tentsio azpiko askapenak, motor-operadoreak eta kanpoko helduleku birakariak.

1) Kontaktu laguntzaileak

Kontaktu osagarriak batez ere 400a 3p mccb itxitako kaxa moldeatuaren etengailua irekita edo itxita dagoen adierazteko erabiltzen dira, baina ez dute erakusten matxura bat gertatu den ala ez. Kontrol-zirkuitura konektatuta daude. Moldeatutako etengailuetarako, 400 A-ko eta hortik gorako marko-tamaina, normalean irekitako bi kontakturen eta normalean itxitako bi kontaktuen konfigurazioak eskuragarri daude 6A inguruko korronte termikoarekin. 100 A-ko fotograma-tamainak etenaldi-kontaktu bakar bat erabiltzen du normalean, 225 A eta 250 A eta 3 A inguruko korronte termiko konbentzionala duen zubi-kontaktu-egitura bat hartzeko.

2) Alarma-kontaktuak

Alarma-kontaktuak 400a 3p mccb moldatutako kaxa-etengailu itxiak automatikoki abiatzen direnean seinaleztatzeko diseinatuta daude, gainkarga, zirkuitulaburra edo tentsio gutxiko akatsen ondorioz. Funtzionamendu-korrontea, oro har, 380 V AC 0,3 A-tan edo DC 220 V 0,15 A-tan izaten da, baina normalean ez du 1 A gainditzen. Hala ere, korronte termikoa normalean 1 eta 2,5 A bitarteko tartean sartzen da.

3) Shunt Trip Unitatea

Shunt trip-unitate bati esker, 400a 3p mccb itxitako kaxa moldatua etengailua urrunetik ireki daiteke. Bere funtzionamendu-tentsioa zirkuitu nagusiko tentsiotik independentea izan daiteke. Denbora laburreko funtzionamendurako pentsatuta dago, eta bobina pizteko denborak normalean ez du segundo bat baino handiagoa izan behar, bestela bobina hondatu daiteke.

Bobina erretzea saihesteko, mikroetengailu bat konektatzen da seriean shunt trip bobinarekin. Bobina dinamizatzen denean, armadura erakartzen da, eta horrek mikroetengailuak normalean itxita dagoen egoeratik normalean irekitako egoerara aldatzea eragiten du. Horrek kontrol-zirkuitua eten egiten du, beraz, botoia sakatuta eduki arren, bobina ez da energizatuta geratuko. Diseinu honek bobina gainberotzetik babesten du eraginkortasunez. 400a 3p mccb itxitako kaxa moldeatuaren etengailua berrezarri eta berriro ixten denean, mikroetengailua itxita dagoen posiziora itzultzen da. Shunt trip-unitateak kontrol-tentsio eta maiztasun ezberdinetan daude eskuragarri, aplikazio ezberdinetara egokitzeko.

4) Tentsioaren askapena

Behe-tentsioko askapena zirkuituak eta elikatze-ekipoak tentsio baxuko baldintzetatik babesteko erabiltzen da. Bere bobina kaxa moldatutako etengailuaren hornidura-aldera konektatuta dago, eta etengailua bobina energizatuta dagoenean bakarrik itxi daiteke. Tentsioa baxuegia bada, 400a 3p mccb itxitako kaxa moldedun etengailua ezin da itxi. Garrantzitsua da sistemaren tentsioa azpi-tentsioaren askapenaren tentsio nominalarekin bat datorrela ziurtatzea. Funtzionamendu-tartea normalean tentsio nominalaren % 70 eta % 35 artekoa da. Gailu hauek tentsio eta maiztasun desberdinetan ere eskuragarri daude aplikazio ezberdinetarako.

5) Motor-eragileen mekanismoa

Motor-operadoreak etengailuak automatikoki eta urrunetik ixteko eta irekitzeko erabiltzen dira. Bi mota nagusi daude, motor bidezkoak eta elektromagnetikoak. Motor bidezko mekanismoak, oro har, 400 A-ko eta hortik gorako marko-tamaina duten MCCB kaxa moldeatuetarako erabiltzen dira, eta operadore elektromagnetikoak, berriz, 225 A eta beheragoko MCCBetarako egokiak dira.
