Zero Sekuentzia CT Korronte Transformadore Donut mota batek nola hobetzen du lurreko matxuren babesa

Artikuluaren laburpena: A Zero Sekuentzia CT Korronte Transformadorea Donut Motasistema elektrikoetako lur-matxurak, ihes-korronteak eta isolamendu-anomaliak detektatzeko sentsore-osagai garrantzitsua da. Eroaleak inguratzen dituen nukleo toroidal batekin, fase-korronteen batura bektoriala nulua ez denean sortzen den hondar-korrontea hauteman dezake. Artikulu honek bere funtzionamendu-printzipioa, eraikuntza, ezaugarri teknikoak, aplikazioak, hautapen-gogoetak eta zergatik garrantzitsua den fabrikazio-kalitate fidagarriak energia babesteko sistema modernoetarako azaltzen ditu.

Aurkibidea

1. Zer da Zero Sekuentzia CT Korronte Transformadorea Donut mota?
2. Nola funtzionatzen du Donut Mota Zero Sekuentzia CT batek?
3. Zeintzuk dira eraikuntzaren ezaugarri nagusiak?
4. Zein zehaztapen tekniko kontuan hartu behar dituzte erosleek?
5. Non erabili ohi da zero sekuentzia CT bat?
6. Nola hautatu behar duzu Zero Sekuentzia CT egokia?
7. Zeintzuk dira abantaila nagusiak?
8. Zero Sekuentzia CT Korronte Transformadorea Donut motari buruzko FAQ
9. Ondorioa

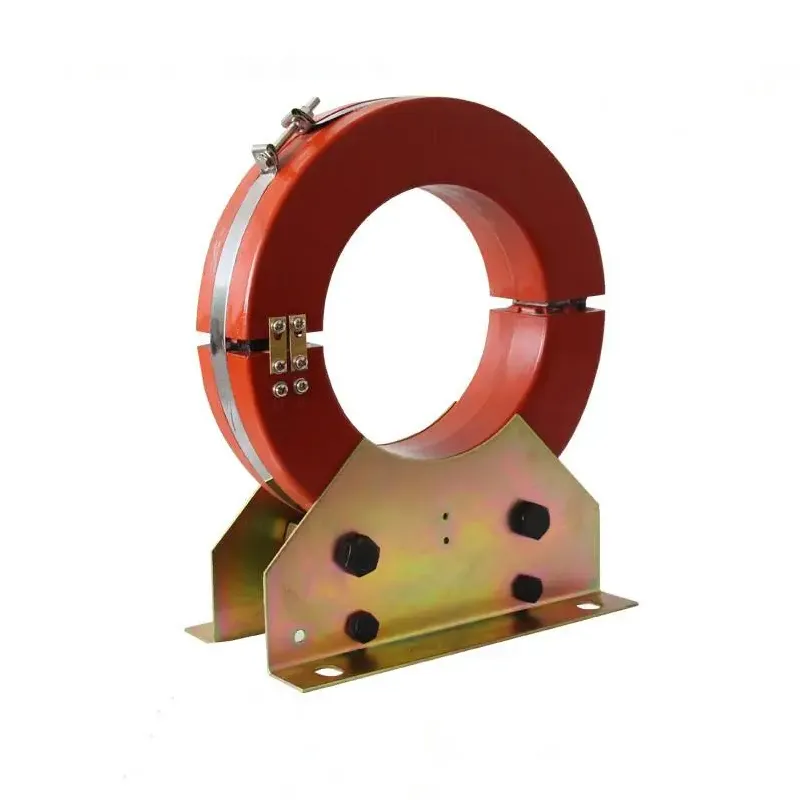

Zer da Zero Sekuentzia CT Korronte Transformadorea Donut mota?

Elektrizitate-ingeniarientzat eta elektrizitate-banaketaren profesionalentzat, hondar-korrontearen detekzio zehatza ezinbestekoa da akatsak identifikatzeko ekipoen kalteak, sute arriskuak edo ustekabeko elektrizitate-etenaldiak izan baino lehen. AZero Sekuentzia CT Korronte Transformadorea Donut Motahorretarako bereziki diseinatuta dago.

Eroale indibidual batetik igarotzen den korrontea neurtzen duen ohiko korronte transformadore batek ez bezala, sekuentzia zeroko CT batek bere nukleo toroidaletik igarotzen diren eroale anitzen efektu magnetiko konbinatua kontrolatzen du. Baldintza trifasiko normaletan, fase-korronteen batura bektoriala gutxi gorabehera nulua da. Ihesak edo lur-matxurak gertatzen direnean, desoreka bat sortzen da, eta neur daiteke zero sekuentziako korronte bat sortuz.

Produktuari emandako informazioaren araberaXiFa, bere zero sekuentzia CT-k nukleo toroidala eta bigarren mailako harilkatua erabiltzen ditu eta lurreko matxurak babesteko, ihes-korronte detektatzeko, isolamenduaren monitorizazioa eta erreleen babeserako diseinatuta dago. Produktua 50 Hz-ko potentzia sistemetarako eta puntu neutroko konfigurazio desberdinetarako egokia da.

Zero Sequence CT Current Transformer Donut Mota bilatzen duten erosleentzat, printzipio elektrikoa eta eraikuntza fisikoa ulertzea garrantzitsua da eredu bat hautatu aurretik.

Nola funtzionatzen du Donut Mota Zero Sekuentzia CT batek?

Funtzionamendu-printzipioa CT irekiduratik pasatzen diren eroaleen oreka magnetikoan oinarritzen da. Zirkuitu trifasiko osasuntsu batean, korronteek normalean elkar orekatzen dute, beraz, nukleo toroidalaren barruan sortzen den fluxu magnetikoa oso txikia izaten jarraitzen du.

Isolamenduaren hutsegite bat edo lurraren ihesa gertatzen denean, korrontearen zati batek nahi gabeko bide bat hartzen du lurrera. Hortaz, egungo oreka nahasten da. Ondorioz, hondar-fluxu magnetikoak babes-errele, monitorizazio-tresna edo beste kontrol-ekipo batera transmititu daitekeen bigarren mailako seinale bat eragiten du.

Detekzio prozesu sinplifikatua honela uler daiteke:

1. Fase eroaleak CT toroidalaren nukleotik pasatzen dira.
2. CTk etengabe hautematen du eremu magnetiko konbinatua.
3. Korronte desoreka batek zero sekuentziako korrontea sortzen du.
4. Bigarren mailako harilkatzeak dagokion seinale elektrikoa sortzen du.
5. Babes-sistemak seinalea ebaluatzen du.
6. Aurrez ezarritako babes-atalasea gainditzen bada, erreleak alarma edo zirkuitu eten bat abiarazi dezake.

Antolamendu honek hondar-korronte txiki samarrak detektatzeko metodo praktiko bat eskaintzen du eroale bakoitzean ohiko CT bat behar izan gabe.

Zeintzuk dira eraikuntzaren ezaugarri nagusiak?

Donut motako zero sekuentzia CT baten errendimendua bere nukleo magnetikoaren, harilaren, isolamendu sistemaren, itxituraren eta fabrikazioaren zehaztasunaren araberakoa da. XiFa-k bere produktua erabiltzen duela diooxigenorik gabeko kobrezko alanbre esmaltatuabihurritzeko eta iragazkortasun handiko siliziozko altzairuzko xaflak nukleo magnetikorako. Material-aukera hauek eroankortasun elektrikoa, erresistentzia mekanikoa eta zero sekuentziako korronte txikiekiko sentikortasuna onartzea dute helburu.

Nukleo magnetiko toroidala

Nukleo zirkularrak bide magnetiko itxi bat sortzen du eroaleen inguruan. Iragazkortasun magnetiko handiak CT-k hondar-korronte txiki samarrei modu eraginkorrean erantzuten laguntzen die.

Bigarren mailako harilkatzea

Bigarren mailako harilkatzeak hautemandako fluxu magnetikoa seinale elektriko erabilgarri batean bihurtzen du babesteko eta monitorizatzeko ekipoak. Haizearen kalitateak zuzenean eragiten du seinalearen koherentzia eta epe luzerako fidagarritasuna.

Isolamendua eta Kapsulatzea

Produktuaren egiturak epoxi erretxina edo silikonazko gomazko karkasa izan ditzake. Babes horrek hezetasunaren eta ingurumenaren kutsaduraren aurkako erresistentzia hobetzen laguntzen du, eta hori bereziki garrantzitsua da banaketa elektrikoaren inguruneetan.

Solid-Core eta Split-Core aukerak

Instalazio-baldintzak alda daitezke. Nukleo solidoko diseinuek, oro har, kableak CTtik pasatzea eskatzen dute konexioa baino lehen, eta nukleo partikularren konfigurazioak baliagarriak izan daitezke lehendik dauden eroaleak deskonektatzea nahi ez den berritze proiektuetarako.

Zein zehaztapen tekniko kontuan hartu behar dituzte erosleek?

CT bat aukeratzea ez da inoiz diametro fisikoaren araberakoa izan behar. Bateragarritasun elektrikoa, erreleen baldintzak, eroaleen antolamendua eta instalazio-baldintzak batera ebaluatu behar dira.

Fabrikatzaileak argitaratutako zehaztapenek hainbat LXK modelo zerrendatzen dituzte, Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 eta Φ240 bertsioak barne, errele, konexio, eskala-balio eta lehen-korronte konbinazio desberdinekin. Erosleek konfigurazio zehatza berretsi beharko lukete fabrikatzaileekin eskaera egin aurretik.

Non erabili ohi da zero sekuentzia CT bat?

Hondar-korrontea detektatzeko gaitasunak CT mota hau babes elektrikoko aplikazio ugaritan erabilgarria egiten du. Babes-sistemetan integra daiteke, non ihesak edo lur-matxurak goiz antzematea garrantzitsua den.

• Lurraren aurkako babesa:Lurraren akatsekin lotutako hondar-korrontea detektatzen du.
• Ihes-korronteen monitorizazioa:Korronte anormalak identifikatzen laguntzen du.
• Isolamenduaren jarraipena:Isolamendu-baldintzak hondatzen diren identifikatzen laguntzen du.
• Energia banatzeko sistemak:Hondar-korronteari buruzko informazioa ematen du babes-erreleetarako.
• Sare adimendunak:Monitorizazio eta babes sistema adimentsuetan integra daiteke.
• Ekipamendu industrialak:Etengabeko matxurak hautematea behar den ekipamendu elektrikoa kontrolatzen laguntzen du.
• Sare elektrikoak eraikitzea:Segurtasun elektrikoa eta banaketa babesa onartzen du.
• Trenbideko garraio-sistemak:Kontrol elektrikoko sistema espezializatuetan sar daiteke.

XiFa-k berariaz identifikatzen ditu sare adimendunak, trenbideen garraioa, eraikuntzako sistema elektrikoak eta industria-ekipoen monitorizazioa bere zero sekuentziako CT produktuen aplikazio-eremuen artean.

Nola hautatu behar duzu Zero Sekuentzia CT egokia?

Kontratazio taldeentzat, eredu egokia hautatzeak nukleorik handiena aukeratzea baino gehiago dakar. Ebaluazio sistematiko batek bateragarritasun arazoak murrizten ditu eta instalazioaren eraginkortasuna hobetu dezake.

1. Egiaztatu kableen antolaketa.Egiaztatu CT irekiduratik igaroko diren eroaleen kopurua eta antolaketa.
2. Neurtu behar den irekiera.Ziurtatu barne-diametroak lehendik dauden kableentzat nahikoa tartea ematen duela.
3. Berretsi babes-errelea.CT irteera eta errelearen ezaugarriak bateragarriak izan behar dira.
4. Egiaztatu sistema elektrikoa.Egiaztatu maiztasuna, konfigurazio neutroa, lurrerako metodoa eta sistemaren beste eskakizun batzuk.
5. Instalazioaren ingurunea ebaluatzea.Hezetasunak, kutsadurak, tenperaturak eta erabilgarri dagoen instalazio-espazioak eragina izan dezakete eraikuntza egokian.
6. Kontuan izan birmoldatze-eskakizunak.Nukleo zatituen diseinuek erosotasun handiagoa eman dezakete lehendik dauden kableak erraz deskonektatu ezin direnean.
7. Berrikusi fabrikatzailearen kalitatea.Nukleoaren materiala, harilkatzeko materialak, isolamendua, proba-prozedurak eta fabrikazioaren koherentzia kontuan hartu behar dira ontziratu gabeko kontratazioaren aurretik.

Txinako fabrikatzaile edo hornitzaile batetik datozen nazioarteko erosleentzat, dokumentazio teknikoa eta ereduaren berrespena eskuratu behar dira erosi aurretik. Hau bereziki garrantzitsua da CT babes-sistema handiago batean integratuko denean.

Zeintzuk dira abantaila nagusiak?

Behar bezala hautatutako donut motako zero sekuentzia CT batek hainbat abantaila praktiko eman ditzake babes elektrikoko sistemetarako:

• Sentsibilitate handia:Nukleo magnetiko egoki batek hondar-korronte txikiak detektatzen lagun dezake.
• Egitura trinkoa:Konfigurazio toroidala lehendik dauden eroaleen inguruan modu eraginkorrean molda daiteke.
• Sentsazio ez-intrusiboa:Korrontearen detekzioa lehen harilkatua zirkuituarekin seriean jarri gabe lortzen da.
• Babes integrazioa:Bigarren mailako seinaleak babes-erreleetara eta monitorizazio-ekipoetara konekta daitezke.
• Instalazio malgua:Eskuragarri dauden eraikuntza-aukerek instalazio-eszenatoki desberdinak egoki ditzakete.
• Aplikazio sorta zabala:Industria, merkataritza, azpiegitura eta energia banaketa inguruneetarako egokia.

XiFa-ren produktuen diseinuak nukleo toroidal bat konbinatzen ditu bigarren mailako harilkadura eta babes-etxebizitza batekin, eta adierazitako material aukerak eroankortasuna, indar mekanikoa eta sentikortasun magnetikoa azpimarratzen ditu.

Zero Sekuentzia CT Korronte Transformadorea Donut motari buruzko FAQ

Zertarako erabiltzen da Zero Sequence CT Korronte Transformadore Donut mota bat?

Lur-matxurak, ihes-korronteak eta isolamendu-arazoek eragindako zero sekuentzia edo hondar-korrontea detektatzeko erabiltzen da batez ere. Sortzen den seinalea babes-errele edo monitorizazio-ekipoetara eman daiteke.

Nola antzematen du donut motako CT batek lurreko matxura bat?

Eroaleak nukleo toroidaletik igarotzen dira. Baldintza orekatuetan, haien efektu magnetikoak ezeztatzen dira neurri handi batean. Lurraren matxura batek desoreka bat sortzen du, CTk seinale elektriko sekundario batean bihurtzen duen hondar-fluxu magnetikoa sortuz.

Zein core tamaina daude eskuragarri?

Aipatu XiFa produktuaren informazioak Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 eta Φ240 konfigurazioak dituzten LXK modeloak zerrendatzen ditu. Zehaztapen zehatzak hautatutako ereduaren eta babes-aplikazioaren arabera egiaztatu behar dira.

Zero sekuentziako CT bat erabil al daiteke berritze proiektuetarako?

Bai. Nukleo solido eta nukleo zatituek instalazio-baldintza desberdinak betetzen dituzte. Zatitutako nukleoaren diseinua abantailatsua izan daiteke instalazioan zehar dauden kableak deskonektatu ezin direnean.

Zer eman behar dut aurrekontua eskatzeko?

Erosketa-taldeek behar den nukleoaren irekidura, sistemaren maiztasuna, eroaleen antolamendua, errele eredua, konexio metodoa, korronte primarioaren baldintzak, instalazio-ingurunea eta kantitatea eman beharko lituzkete. Xehetasun hauek emateak Txinako fabrikatzaile edo hornitzaile batek konfigurazio bateragarri bat modu eraginkorragoan gomendatzen laguntzen du.

Ondorioa

A Zero Sekuentzia CT Korronte Transformadorea Donut MotaHondar-korrontea detektatzeko hurbilketa bideratua eta praktikoa eskaintzen du, lur-matxurak babesteko, ihesen monitorizaziorako, isolamenduaren gainbegiratzerako eta babes elektriko adimendunerako baliogarria da. Bere nukleo toroidala, bigarren harilkatzeak, isolamendu-egiturak eta instalazio-konfigurazioak sistemaren errendimenduan eragiten dute. XiFa-k argitaratutako produktuaren informazioak iragazkortasun handiko silizio altzairua, oxigenorik gabeko kobrezko alanbre esmaltatua, LXK nukleoaren hainbat tamaina eta 50 Hz-ko potentzia-sistemekin bateragarritasuna nabarmentzen ditu.

Fidagarri bat hornitzen ari bazaraZero Sekuentzia CT Korronte Transformadorea Donut Motaelektrizitatea banatzeko proiektu, babes-sistema edo berritze-aplikazio berri baterako,jarri gurekin harremanetanXiFa-n zure eskakizun teknikoak, ereduen aukeraketa eta aurrekontua eztabaidatzeko. Zure sistemaren parametroak aldez aurretik emateak produktuen parekatzea eta erosketa bizkortzen lagun dezake.
