22kv-tik 400v-ra 200kva-ko potentzia-eraldaketa

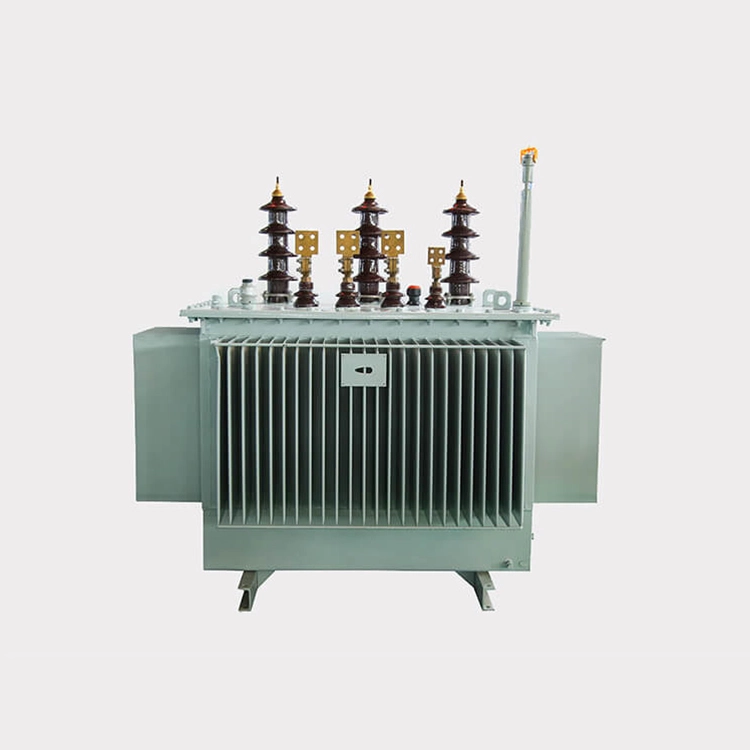

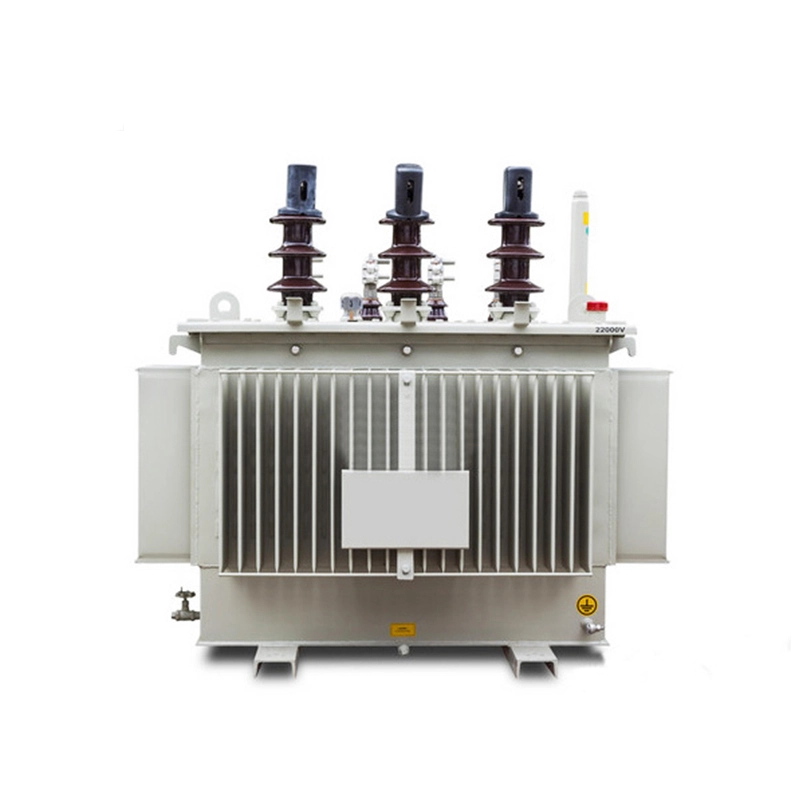

22kv-tik 400v-ra 200kva-ko potentzia-transformadorea potentziaren transmisioaren eta banaketaren arloan ezinbesteko ekipamendu elektrikoa da. Indukzio elektromagnetikoaren printzipioan oinarrituta tentsio-eraldaketa eta potentzia-transmisioa lortzen ditu. Ekipamendua nukleo batez, harilkatuz, beroa xahutzeko egituraz eta segurtasun babesteko osagaiez osatuta dago, egitura egonkorra eta funtzionamendu fidagarria duena.

22kv-tik 400v-ra 200kva-ko potentzia-transformadoreak kalitate handiko hotzean orientatutako iragazkortasun magnetiko handiko siliziozko altzairuzko xaflak erabiltzen ditu material gisa eta 45 °-ko malda osoko etapa anitzeko laminazio-prozesua hartzen du, karga-galerarik eta karga-korronterik ez dela nabarmen murrizten eta zarata-maila murrizten dela ziurtatzen duena.

22kv-tik 400v-ko 200kva-ko potentzia-transformadorearen tentsio baxuko harilkatzeko, kobrezko hariak erabiltzen dituzten gaitasun txikietarako izan ezik, egitura orokorra kobrezko paperarekin zauritutako zilindrikoa da; Tentsio handiko harilkiak geruza anitzeko egitura zilindriko bat hartzen du, paperezko hari lauak edo esmaltatuak erabiliz.

Harilatzeko teknika bera hartuz eta abiadura handiko harilkatzeko makina bat erabiliz, harilkatzeko tentsioa konstante mantentzen dela eta alanbre-sorta estu-estu antolatuta dagoela ziurtatzen da, horrela ampere-bira banaketa orekatua, isurketa baxuko eremu magnetikoa, erresistentzia mekaniko handia eta zirkuitu laburren aurkako gaitasun handia lortuz.

Parametro teknikoa:

Ezaugarriak:

1.Eraginkortasun handia eta energia aurreztea

22kv-tik 400v 200kva-ko potentzia-transformadorearen batez besteko kargarik gabeko galera % 30 murrizten da GB/T6451 estandarrarekin alderatuta, batez besteko karga-galera % 25 murrizten da eta funtzionamendu-kostua % 20 murrizten da batez beste.

2.Fidagarritasun handia

22kv-tik 400v-tik 200kva-ko potentzia-transformadoreek zirkuitu laburren aurkako gaitasun handia dute eta guztiz zigilatutako egitura-diseinuak oxigenoa eta hezetasuna sartzea eragotzi dezake, isolamenduaren zahartzea motelduz eta zerbitzu-bizitza luzatuz.

3.Iraunkortasuna eta mantentze-gabeko funtzionamendua

Erabilera arruntean, ez dago transformadorearen olioa ordezkatu beharrik. Mantentze-kostua baxua da eta diseinuaren iraupena 20 urte baino gehiagokoa izan daiteke.

G: Zein da 22kv-tik 400v-ra 200kva potentzia-transformadorearen olio deposituaren egitura eta zigilatzeko metodoa? Nola tratatzen da erregai deposituaren gainazala?

A: Egitura guztiz itxia duen olio korrugatuzko depositua hartzen da (tanga ertza soldatuta edo torlojua izan daiteke). Plaka korrugatuak hotzean ijetzitako altzairuzko plakak tolestuz eratzen dira, beroa xahutzeko eta olioaren bolumena deformazio elastikoen bidez doitzeko funtzioak dituztenak, eta olio-biltegia ordezkatu dezakete. Eta zigilatzeko teknologiari buruz, inportatutako silikona erdi likidoa 22kv eta 400v 200kva potentzia-transformadorearen zigilatzeko material gisa erabiltzen da, tenperatura altuekiko erresistentea eta erraz zahartzen ez dena eta zigilatzeko errendimendu ona duena. Lotura guztiek askatzeko aurkako azkoin blokeagarriak erabiltzen dituzte.

Gainera, olio depositua herdoila kentzearekin eta hauts elektrostatikoarekin (adibidez, erretxina epoxi edo erretxina akrilikoa estaldurarekin) tratatzen da, 150 μm-tik gorako pintura-filmaren lodierarekin, korrosioarekiko erresistentzia, eguraldiarekiko erresistentzia eta zahartzearen aurkako propietateak eskaintzen ditu.
