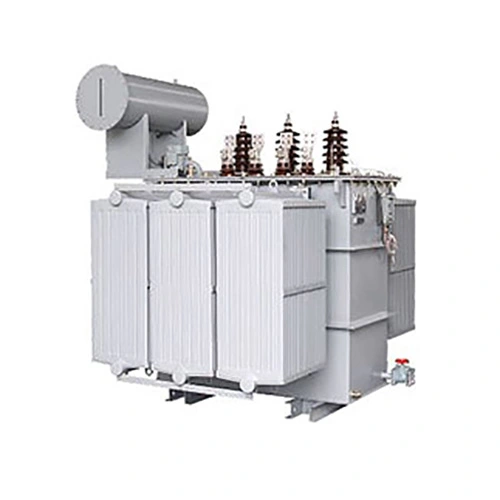

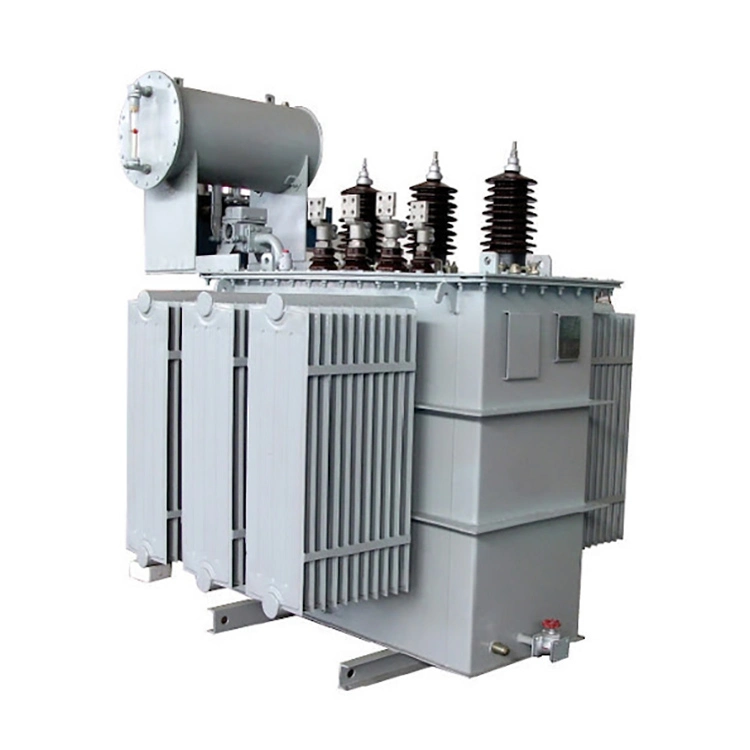

33kv-ko 35kv-ko 2000 kva-ko petrolioan murgilduta dagoen potentzia-transformadorea potentzia-ekipo bat da, zeinetan nukleoa eta harilkiak olio isolatzaileetan guztiz murgilduta dauden. Olioak hainbat helburu ditu, besteak beste, isolamendu elektrikoa, beroa xahutzea eta osagaien babesa. Funtzionamendu-printzipioa indukzio elektromagnetikoan oinarritzen da. Harilak primarioari korronte alternoa aplikatzen zaionean, fluxu magnetiko alterno bat sortzen da nukleoaren barruan. Eremu magnetiko aldakor honek tentsio bat eragiten du bigarren mailako harilkian. Energia elektrikoaren transferentzia eta bihurketa ahalbidetzen du.
Olio isolatzaileak funtsezko zeregina du prozesu honetan zehar. Elektrikoki isolatzen ditu energizatutako osagaiak, eta aldi berean funtzionamenduan sortutako beroa kentzen du. Ezaugarri horiei esker, A 33kv 35kv 2000 kva petrolioan murgilduta dauden potentzia transformadoreak oso erabiliak dira elektrizitate-zentraletan, azpiestazioetan, industria-banaketa-sareetan eta tentsio handiko eta gaitasun handiko potentzia-transmisio fidagarria behar duten beste aplikazio batzuetan.
|
Produktuaren izena |
33kv 35kv 2000 kva olioan murgildutako potentzia-transformadorea |
|
|
Potentzia nominala |
2000 kVA |
|
|
Tentsio nominala HV |
33 kV 35kV |
|
|
LV nominala tentsioa |
400/230 V |
|
|
Bektore Taldea |
Din11 |
|
|
Sakatu Aldatzailea |
Mota |
OCTC edo OLTC |
|
HV tentsio-tartea |
±2×2,5%; ±3×2,5% |
|
|
Eraginkortasuna karga osoan |
≥ %99 |
|
|
Inpedantzia |
%6,5 %10eko tolerantziarekin |
|
|
Zerbitzu Mota |
Etengabeko betebeharra |
|
|
Muntaketa |
Kanpoko lurrean muntatua |
|
33kv 35kv 2000 kva-ko petrolioan murgilduta dagoen potentzia-transformadoreak funtsezko osagaiez osatuta dago, eta horien artean transformadoreak nukleo magnetikoa, harilak, olio depositua, kontserbadorea, bushingak, txorrota-aldagailua eta gas-errelea ditu.
Egitura-diseinuan oinarrituta, 33kv 35kv 2000 kva petrolioan murgilduta dauden potentzia-transformadoreak, oro har, bi kategoriatan banatzen dira. Lehenengoa nukleo motako transformatzailea da, zeinean haizeek nukleo magnetikoa inguratzen duten. Diseinu hau potentzia sistema modernoetan gehien erabiltzen dena da. Bigarrena shell motako transformagailua da, non nukleo magnetikoak harilkiak inguratzen dituen eta normalean aplikazio espezializatuetan erabiltzen den.
Osagai bakoitzari funtzio garrantzitsu bat aplikatzen zaio. Olio deposituak olio isolatzailea gordetzen du eta zigilatzeko errendimendu bikaina emango du. Kontserbatzaileak tenperatura aldaketek eragindako olio-bolumen-aldaketei aurre egiten ez ezik, olio-maila egonkorra mantentzen laguntzen du. Buruei esker, eroale elektrikoek 33kv-ko 35kv-ko 2.000 kva-ko petrolioan murgildutako potentzia-transformadorearen itxituratik igarotzen dira, eroale energizatuen eta lurpeko metalezko piezen arteko isolamendu segurua mantenduz.
Transformadorearen olioaren isolamendu eta hozte funtzioak bere propietate fisikoen bidez lortzen dira. Bere gogortasun dielektriko handiak osagai bizien arteko isolamendu elektriko eraginkorra eskaintzen du. Aldi berean, bere biskositate baxuak zirkulazio leuna ahalbidetzen du olioan murgildutako transformadorean zehar, eta horrek bero-transferentzia eraginkorra ahalbidetzen du. Funtzionamenduan zehar, olioa harilkatuen eta nukleoaren inguruan isurtzen da, beroa xurgatzeko eta erradiadoreetara eramateko. Gainera, beroa gero ingurunera isurtzen da airearen hozte naturalaren edo hozte sistema hobetuen bidez behar denean.
