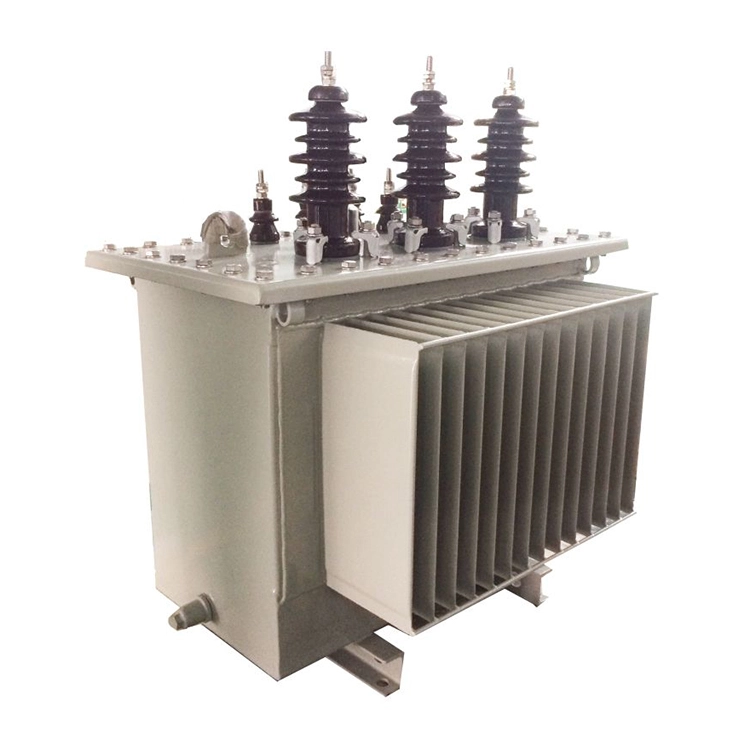

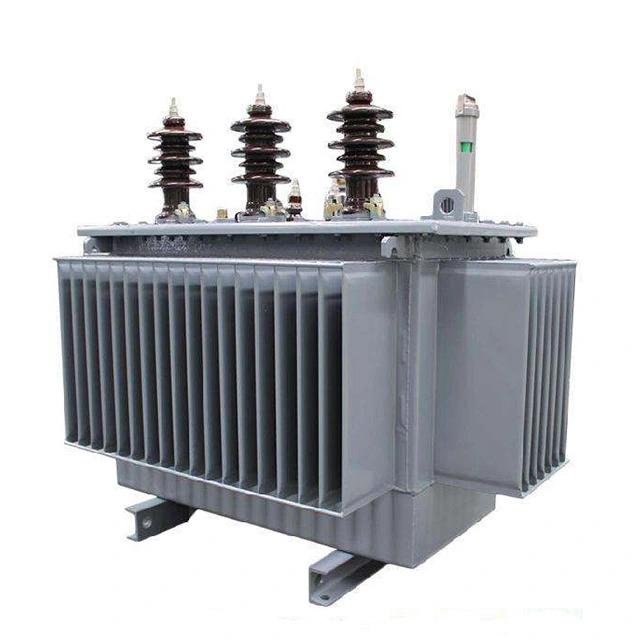

80kva 3 faseko potentzia-eraldaketa 415v-tik 11kv-ra

80kva-ko 3 faseko potentzia-transformadoreek 415v-11kv-ko 415V-ko tentsio baxuko korronte alternoa jasotzen dute harilkatu primarioaren bidez. Eremu magnetikoa kontzentratuta dago eta harilketa primariotik bigarren mailako harildurara bideratzen da laminatutako burdinazko nukleoaren bidez, eta 11 kV-ko tentsio alternoko korronte alterno nahiko baxua ateratzen da.

80kva 3 faseko potentzia-transformadoreak 415v-tik 11kv urrutiko energia transmisiorako, energia fotovoltaiko/eolikoko sarerako konexiorako eta tentsio handiko industriarako hornidurarako erabiltzen da batez ere. Ohiko motak olio murgildutakoak, kobrezko harilkiak eta Dyn11 konexioa dira, IEC 60076/GB 1094 arauak betetzen dituztenak.

Parametro teknikoa:

Zer-nolako probak egin behar dira 80kva-ko 3 faseko potentzia-transformadoreen funtzionamenduan 415v-tik 11kv-ra?

Transformadoreak normal funtzionatzen duela ziurtatzeko, proba hauek egin behar dira maiz:

(1) Tenperatura proba. Transformadorearen funtzionamendu-egoera normala den eta tenperatura-maila oso garrantzitsuak diren. Araudiaren arabera, goiko geruzako olioaren tenperaturak ez du 85 °C gainditu behar (tenperatura igoerak ez du 55 °C baino gehiago izan behar). Orokorrean, transformadoreak tenperatura neurtzeko gailu dedikatuz hornituta daude.

(2) Karga proba. 80kva 3 faseko potentzia-transformadoreen erabilera-tasa 415v-tik 11kv-ra igotzeko eta potentzia-galera murrizteko, beharrezkoa da transformadoreak funtzionatzen duen bitartean jasan dezakeen benetako elikadura-ahalmena zehaztu. Neurketa-lana urtaro bakoitzeko elektrizitate-kontsumo goreneko garaian egiten da normalean, eta zuzenean neurtzen da pintza-amperemetro baten bidez. Korronte-balioak transformadorearen korronte nominalaren % 70 - 80 artekoa izan behar du. Tarte hori gainditzen badu, gainkarga adierazten du eta berehala egokitu behar da.

(3) Tentsio-proba. Tentsio-aldakuntza-barrutiak tentsio nominalaren % ± 5 barruan egon behar du. Tarte hori gainditzen badu, txorrota-aldagailua erabili behar da doikuntzarako tentsioa zehaztutako tartean sartzeko. Orokorrean, bigarren mailako harilaren terminal-tentsioa eta azken erabiltzailearen terminal-tentsioa voltmetro baten bidez neurtzen dira.

(4) Isolamendu-erresistentzia proba. 80kva-ko 3 faseko potentzia-transformadoreak 415v-11kv eragiketa-egoera normal batean mantentzeko, isolamendu-erresistentzia-proba egin behar da isolamenduaren zahartzea eta istripuak saihesteko. Saiakuntzan zehar, saiatu transformadorearen funtzionamendua gelditzen eta erabili megaohmetro bat transformadorearen isolamendu-erresistentzia-balioa neurtzeko. Neurtutako erresistentzia ez da aurreko neurtutako balioaren % 70 baino txikiagoa izan behar. Megaohmetro bat hautatzerakoan, behe-tentsioko bobinak 500 v -ko tentsio-maila erabil dezake.
