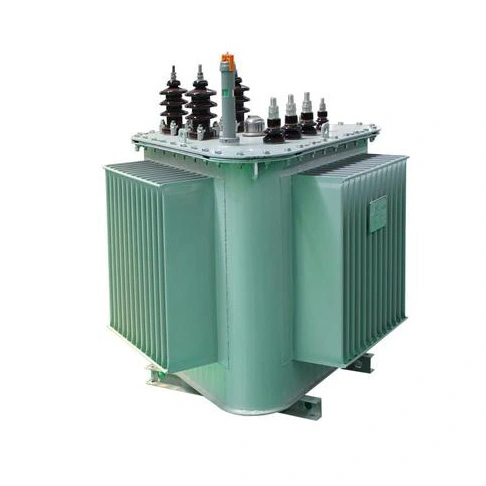

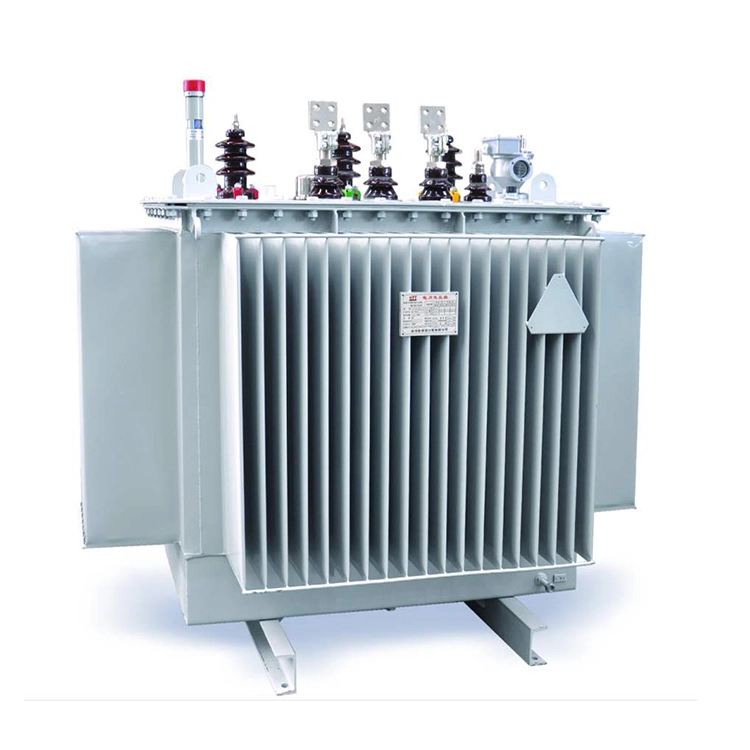

Potentzia-Transformadorea 200kva 15kv-tik 0,4kv-ra

potentzia-transformadorea 200 kva-tik 15kv-tik 0,4kv-eko potentzia-transformadore mota bat da, 200 kva-ko ahalmen nominala, 15 kv-ko sarrerako tentsioa eta 0,4 kv-ko irteerako tentsioa dituena.

Gure enpresak eroankortasun magnetiko handiko orientatutako silizio altzairua erabiltzen du, kalitate handiko hotzean ijetzitako siliziozko altzairu xaflatan prozesatu eta gero elkarrekin pilatzen dena. Bobinak harilkatzeko papera eta isolamendu material eta prozesu berriak erabiliz, 200 kva-tik 15kv-tik 0,4kv-ko potentzia-transformadoreak tenperatura altuko erresistentzia, kolpeen erresistentzia eta guztiz zigilatutako egitura-diseinua ditu.

Erabat zigilatutako egituraren diseinuak transformatzaileen olioaren kalitate egonkorra bermatzen du, mantentze-zikloa luzatzen du eta, aldi berean, xafla korrugatu motako bero-hustugailuez osatutako olio-tanga orokorra fosfatazio eta geruza anitzeko herdoilaren aurkako ihinztatze prozesuen bidez sortzen da, eguraldiarekiko erresistentzia bikaina duena.

Potentzia-transformadorearen 200kva-tik 15kv-tik 0,4kv-ko konexio-taldea Dyn11 da, eta horrek harmonikoen eragina murrizten du sare elektrikoan eta elikadura-horniduraren kalitatea hobetzen du.

Parametro teknikoa:

G: Zer ikuskapen-elementu egin beharko lituzke 200kva-ko 15kv-tik 0.4kv-ko potentzia transformadore batek fabrikatik irten aurretik?

A: Transformadorearen funtzionamendu egonkorra eta eraginkorra bermatzeko, fabrikatu aurretik proba batzuk egingo dira transformadoreari. DC erresistentzia probarako, neurtu tentsio handiko eta baxuko hiru faseko harilkatuen DC erresistentzia, egiaztatu hiru faseko oreka-tasa eta konpondu hautsitako hariak eta soldadura txarra. Tentsio erlazioaren probarako, neurtu benetako 15kV/0.4kV erlazioa, berretsi kolpearen posizioaren zehaztasuna eta ez dago bira kopuruan errorerik. Isolamendu-erresistentzia probarako, erabili funtzio anitzeko neurgailu bat tentsio altuaren eta baxuaren arteko isolamendua neurtzeko eta tentsio altuaren eta baxuaren eta lurraren arteko isolamendua neurtzeko, eta isolamendua kualifikatua den zehazteko. Potentzia-maiztasunaren euspen-tentsioaren probak tentsio altua eta baxua lurrera, tentsio baxua lurrera eta tentsio altua eta baxua artekoa gainditzen du, isolamenduaren indarra ebaluatzeko, etab.

G: Zergatik da beharrezkoa bulkada ixteko proba 200kva-ko 15kv-tik 0.4kv-ko 200kva-ko potentzia-transformadoreetan instalatu berri diren edo garraiatu baino lehen, martxan jarri aurretik?

A: Sareko kargarik gabeko transformadoreak kentzeak gain-tentsioa eragingo du. Korronte txikiko lurreratzeko sistema batean, gain-tentsio honen anplitudea faseko tentsio nominalaren 3 eta 4 aldiz irits daiteke; Lurreratze-sistema handi batean, gain-tentsio operatiboaren anplitudea ere fase-tentsio nominalaren 3 aldiz irits daiteke. Hori dela eta, funtzionamenduan zehar transformadorearen isolamenduak tentsio nominala eta operazio-gaineko tentsioa jasaten dituen ala ez probatzeko, hainbat bulkada-itxiera proba egin behar dira potentzia-transformadoreak 200 kva-ko 15 kv-tik 0,4 kv-ra martxan jarri aurretik.

Horrez gain, kargarik gabeko transformagailua martxan jartzen denean, kitzikapen-korronte gorakada bat sortuko da, korronte nominalaren 6 eta 8 aldiz irits daitekeen balioarekin. Kitzikapen-korronteak indar elektrodinamiko handia sortuko duenez, bulkada ixteko proba egitea ere neurri eraginkorra da potentzia-transformadoreen erresistentzia mekanikoa 200kva-tik 15kv-tik 0,4kv eta erreleen babesa gaizki funtzionatuko duen kontuan hartzeko.
