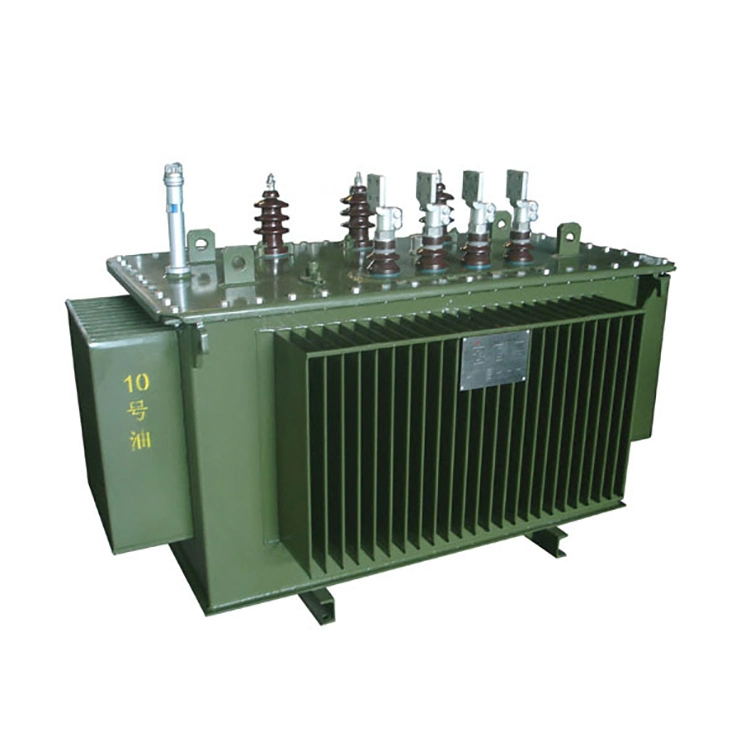

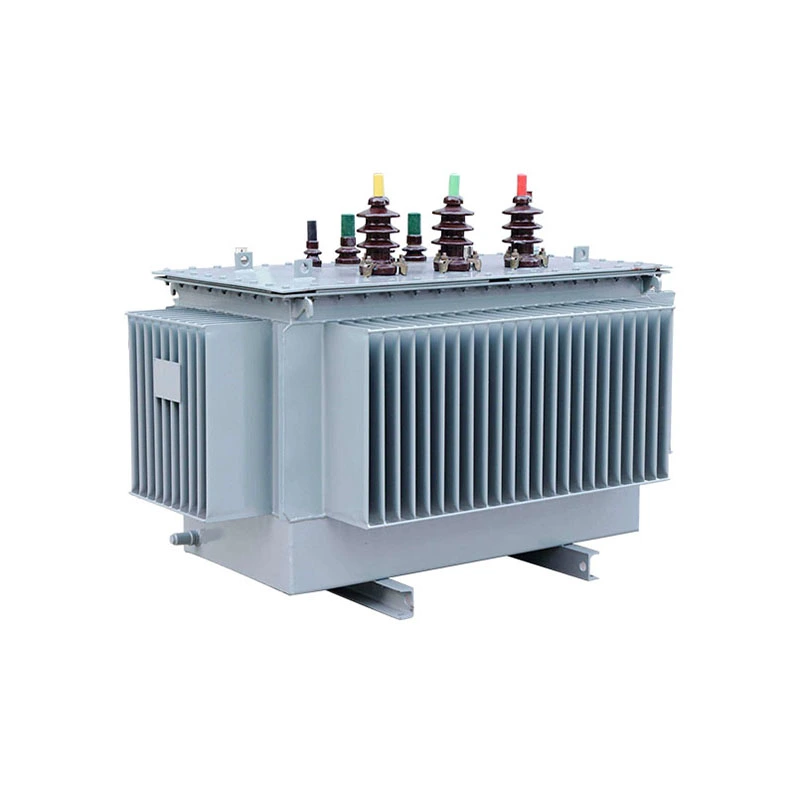

100 kva-ko kobrezko aleazio amorfo-transformadorea 3 faseko igoera bi motatan bana daiteke: olioan murgilduta dagoen mota eta lehorra. Olioan murgilduta dagoen transformadoreak ONAN hozte metodoa hartzen du. Lehorreko banaketa-transformadoreak aire-hozte naturala edo aire-hozte behartua erabiltzen duen bitartean, funtzionamenduan sortutako beroa xahutzeko. Aireztapen egokia eta aire-fluxu leuna funtsezkoak dira lehorreko banaketa-transformadoreentzat gehiegi berotzea saihesteko eta transformadoreen eraginkortasun operatibo handia mantentzeko.
Aleazio amorfoaren transformadorearen muina burdina oinarritutako aleazio amorfo-zerrendez egina dago. Altzairu-zerrenden lodiera 0,02 eta 0,03 mm baino ez da. Altzairu urtuaren hozte-prozesu azkar baten bidez sortzen da. Barne atomoak eredu amorfo irregular batean antolatuta daude silizio-altzairuaren ale egiturarik gabe. Honek nabarmen murrizten ditu materialaren oinarrizko iturriko histeresi-galera eta korronte ertainen galera.
Aleazio amorfoaren transformadorearen energia aurrezteko diseinuari esker, sistema osoaren eraginkortasuna askoz ere gainditzen du siliziozko altzairuzko banaketa transformadore arruntena. Nahiz eta ekipoak etengabe funtzionatzen duen etenik gabe urtean zehar, funtzionamendu- eta mantentze-kostuak elektrizitate-kostuak nabarmen murrizten ditu burdina-galera gutxituz. Atzerriko ingeniaritza guneetan banatutako energia-zentral berrietarako ekipamendu hobetsia da.
|
Produktuaren izena |
3 faseko 100kva kobrezko aleazio amorfoaren transformatzailea |
|
|
Mota |
Olioa Murgilduta |
Mota Lehorra |
|
Ratio baloratua |
0.4kV/10kV (pertsonalizatua 0.4/6.6、0.4/11) |
0,4kV/10kV |
|
Inpedantzia Erresuma Batua |
%4 |
%6 |
|
P₀ karga-galerarik gabe |
≈65W |
≈75W |
|
Karga-galera Pk@75℃ |
≈1080W |
≈1150W |
|
Kargarik gabe |
≤%0,6 |
≤%0,8 |
|
Isolamendu Klasea |
A klasea |
F klasea |
|
Hoztea |
ONAN |
AN / AF |
|
Babes-maila |
IP00/IP54 |
IP20 estandarra, IP30 aukera |
|
Zarata |
≤52dB |
≤58dB |
|
Nukleoa eta harizketa |
Nukleo amorfoa + kobrezko bobina osoa |
Nukleo amorfoa + kobrezko epoxi galdaketako bobina osoa |
G: 100 kva-ko kobrezko aleazio amorfo-transformadorea 3 faseko igoera erabiltzen duzunean, zein dira desberdintasun nabarmenak beren korronte magnetizatzaileen ezaugarrietan siliziozko altzairuzko xafla transformadore tradizionalekin alderatuta?
A: Siliziozko altzairuzko xaflaren transformadore tradizionalekin alderatuta, aleazio amorfoaren transformagailuaren korronte magnetizatzaileen ezaugarriek desberdintasun handiak erakusten dituzte: aleazio amorfoaren saturazio-fluxu magnetikoaren dentsitate txikiagoa dela eta, gutxi gorabehera 1,55T, siliziozko altzairu xaflaren 1,75T baino txikiagoa, eta hondar magnetismo handiagoa, bere kitzikapen-korronte 0,87ra irits daiteke gutxi gorabehera. Korronte nominala 10-15 aldiz (siliziozko altzairuzko xafla tradizionalerako, berriz, 5-8 aldiz). Bien bitartean, sarrera-korrontearen desintegrazio-denbora konstantea luzeagoa da, eta eduki harmonikoa ere nabarmen handitzen da, batez ere bigarren harmonikoa. Ezaugarri horiei esker, 100 kva-ko kobrezko aleazio amorfo-transformadorearen igoera 3 fasea etengailua ixtean saturazio sakona izateko joera handiagoa da, inpaktu-korronte handiagoak eta iraunkorragoak sortuz. Horrek ez du soilik gorako etengailuen eta fusibleen leherketaren arriskua areagotzen, baina tentsio mekanikoa kaltetu dezake inpaktuaren aleazio amorfoaren nukleoan.
Hori dela eta, diseinu- eta funtzionamendu-estrategia bereziak behar dira, hala nola fase-hautaketa ixtea, babes-ezarpenak doitzea eta saturazioaren aurkako gaitasun indartsuagoak dituzten CTak hautatzea.
