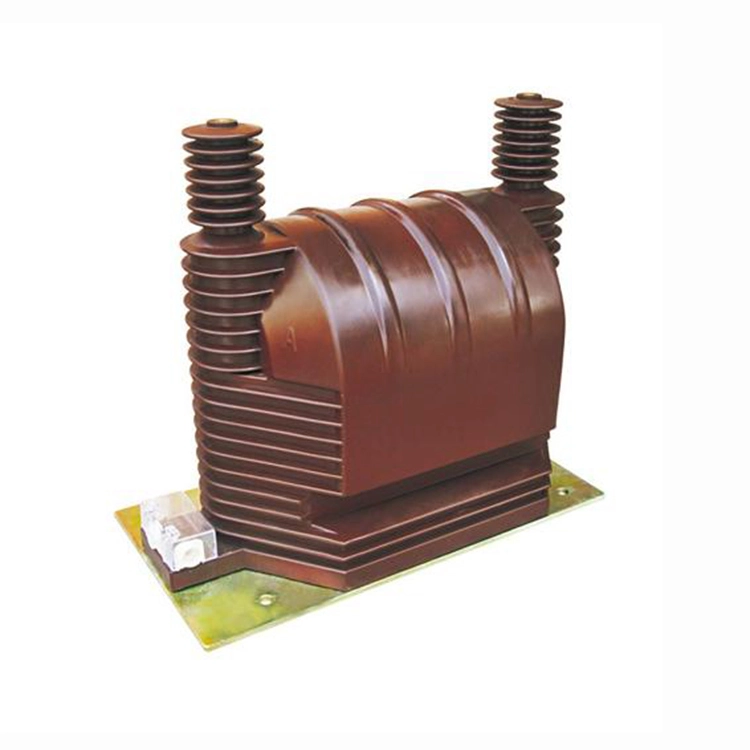

33kv Tentsio Handiko Faseko Potentzial Transformadorea

Produktuaren Ezaugarriak:

1. Egitura aldetik, 33kv-ko tentsio handiko fase bakarreko potentzial transformadore bat ahalmen txikiko eta ratio handiko potentzia-transformadore gisa har daiteke. Hala ere, potentzia-transformadore batek ez bezala,  apotentzial transformatzaileaez du energia transferitzen karga hornitzeko. Horren ordez, paper garrantzitsua betetzen du neurketan eta babesean.

2. Zirkuitu sekundarioa neurketa-tresnetara, babes-erreleetara eta gailu automatikoetara konektatzen da, zeinen tentsio-bobinek inpedantzia oso altua eta funtsean konstantea duten. Ondorioz, korronte sekundarioa minimoa da, potentzia-transformadore baten kargarik gabeko egoeraren antzekoa. 33 kv-ko tentsio altuko fase bakarreko potentzial transformadore baten potentzial-kontsumoa oso baxua da, eta tentsio sekundarioa tentsio primario konstanteak zehazten duen EMF induzituaren ia berdina izaten jarraitzen du. Tentsioa neurtzeko behar den zehaztasun maila bermatzen du.

3. Potentzial transformadoreen bigarren harilkatua ez da inoiz zirkuitulaburrik izan behar. Funtzionamendu arruntean, tentsio handiko 33kv fase bakarreko potentzial transformadorearen karga inpedantzia handiko gailu bat da, baina zirkuitu laburra gertatzen bada, faktore mugatzaile bakarra harilaren inpedantzia da. Horrek zirkuitu laburregi korronte altua sor dezake, kontagailuen irakurketa okerrak, erreleen eragiketa faltsuak edo potentzia-transformadoreari kalte iraunkorrak eragin ditzake.

4. Harilaren sekundarioaren nahiz zero sekuentziako harilaren terminala lurra izan behar da. Lurrean jartzen ez bada, sistema primarioaren matxura batek tentsio altuak eragin ditzake harilkatu horietan, eta horrek arrisku larriak eragin ditzake konektatutako tresnen, erreleen eta langileen segurtasunerako.

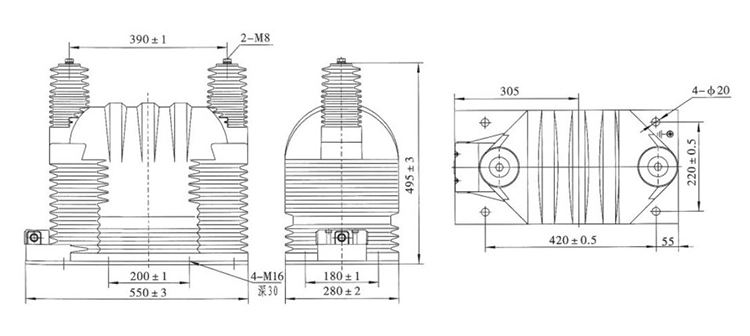

Fitxa teknikoa:

Produktuen ohiko galderak:

G: Zein da tentsio handiko tentsio bakarreko potentzial transformadore baten karga nominala?

A: Karga baloratua, oro har, 25 VAtik 200 VA bitartekoa da aplikazioaren arabera. Neurketa-tresnak eta babes-erreleak zehaztasun egonkorra bermatzen du transformadoreak gainkargatu gabe.

G: Nola dago tentsio handiko 33kv fase bakarreko potentzial transformadoreak lurrera?

A: Bigarren mailako harilkatzea puntu batean lurreratzen da erreferentzia-potentziala mantentzeko eta segurtasuna bermatzeko. tentsio flotagarriak saihesten eta isolamenduaren hutsegite arriskua murrizten laguntzen du.

G: fase bakarreko PT bat konekta daiteke neurketa trifasikoa egiteko?

A: Noski. Sistema trifasiko baterako, hiru fase bakarreko PT konektatu daitezke izar edo delta irekiko antolamendu batean, eta hori fasez fase eta fasez lurrerako tentsio osoa kontrolatu behar den edo ez araberakoa da.
