Tentsio ertaineko erretxina galdatutako potentzial transformadorea kommutagailuetan

Tentsio ertaineko erretxina galdatutako potentzial transformadore bat, zeinaren funtzioa potentzia banatzeko transformadore baten antzekoa den, tentsioa bihurtzeko diseinatuta dago. Dena den, potentzia-transformadoreek tentsioa doitzen dute batez ere elektrizitatearen transmisio eta banaketa eraginkorra ahalbidetzeko, normalean kVA edo MVA-ko potentziarekin, transformadore potentzialek neurtzeko eta babesteko eginkizuna betetzen duten bitartean. Tentsio ertaineko erretxina galdatutako potentzial transformadorearen funtzio nagusia neurketa-tresnei eta babes-erreleei funtzionamendu-potentzia hornitzea da, lineako tentsioaren, potentziaren eta energia-kontsumoaren jarraipen zehatza ahalbidetzeko. Transformadore potentzialek babes-eskemetarako sarrera kritikoa eskaintzen dute balio handiko aktiboak babesteko, hala nola transmisio-lineak, motorrak eta potentzia-transformadoreak akats-baldintzetan. Funtzio horiek direla eta,potentzial transformadoreakgaitasun nahiko txikiekin diseinatuta daude, normalean VA gutxi batzuetatik dozena bat VA baino ez, eta gutxitan 1000 VA gainditzen dituzte.

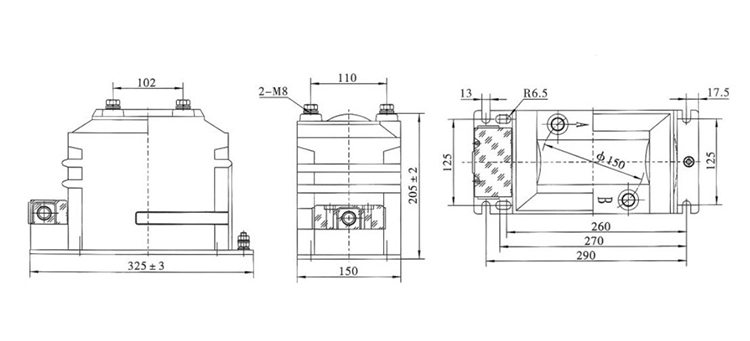

Fitxa teknikoa:

Produktuen ohiko galderak:

G: Zein da tentsio ertaineko erretxina galdatutako potentzial transformadorearen funtzioa kommutagailuetan?

A: Transformadore potentzial bat erabiltzen da sistema primarioko tentsioa neurketa tresnei, energia-neurgailuei eta babes-erreleei segurtasunez hornitu ahal izateko balio baxuago estandarizatu batera jaisteko. Tentsio ertaineko etengailuetan, erretxina galdatutako potentzial transformadoreek isolamendu galbanikoa eskaintzen dute tentsio primarioko sistemaren eta tentsio sekundarioko kontrol-zirkuituen artean, zehaztasuna eta operadorearen segurtasuna bermatzeko.

G: Zergatik hobesten da erretxina galdatzeko teknologia tentsio ertaineko potentzial transformadoreetarako?

A: Erretxina galdatutako PTek epoxi erretxina erabiltzen dute material isolatzaile eta kapsulatzaile gisa. Teknologia honek errendimendu bikaina eskaintzen du isolamendu elektrikoan, erresistentzia mekaniko handia, hezetasun eta hautsarekiko erresistentzia eta deskarga partzialaren aurkako babes sendoa. Ondorioz, erretxina galdatutako potentzial transformadoreak bereziki egokiak dira barruko switchgear aplikazioetarako, non diseinu trinkoa eta bizitza luzeko eskala fidagarritasuna funtsezkoak diren.

G: Zeintzuk dira tentsio ertaineko erretxina galdatutako PTen tentsio-balorazio tipikoak?

A: Tentsio ertaineko erretxina galdatutako potentzial transformadoreak 3,6 kV-tik 36 kV-ra arteko sistemetarako diseinatuta daude, eta hori etengailuaren diseinuaren araberakoa da. Irteerako tentsio sekundarioa normalean 100 V edo 110 V-tan estandarizatu da, hau da, fase batetik bestera tentsio-maila, edo 100/√3 V edo 110/√3 V, hau da, fasetik neutro arteko tentsio-maila, IEC arauen arabera.
