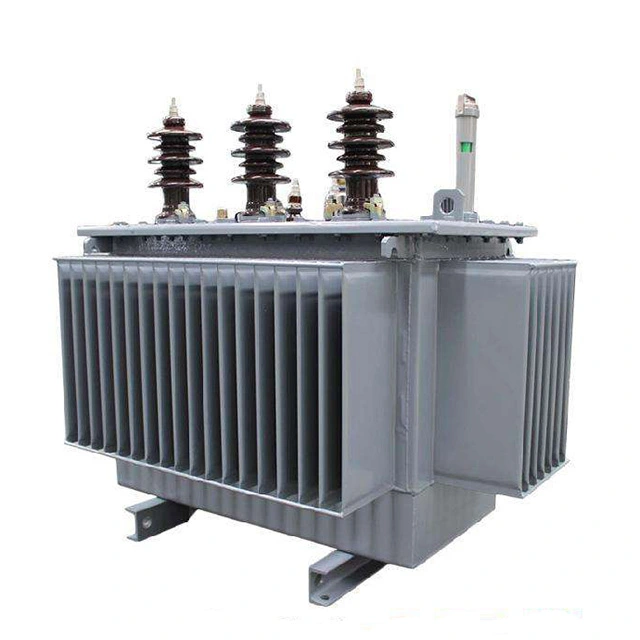

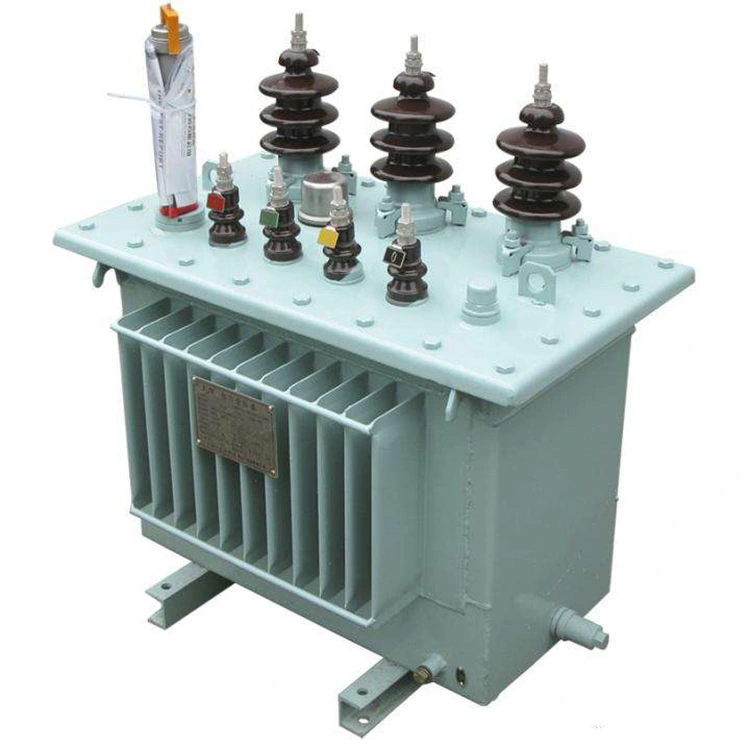

50 Kva-ko zutoin-munduko transformadore elektrikoa

50 kva-ko zutoin-transformadore elektrikoa ezinbesteko gailua da tentsio baxuko elektrizitatea banatzeko sistemetan. Bere funtzio nagusiak tentsio bihurketa, isolamendu elektrikoa eta sistema babestea dira. Oso erabilia da industria-instalazioetan, merkataritza-eraikinetan, egoitza-proiektuetan eta azpiegituren eraikuntzan.

50 kva-ko zutoin muntatzeko transformadore elektrikoa kalitate handiko siliziozko altzairuzko nukleoekin eta eroankortasun handiko kobre edo aluminiozko harizketekin fabrikatzen da. Egitura trinkoa, galera txikia, zarata txikia eta funtzionamendu egonkorra du, eta funtzionamendu-baldintza ezberdinetan modu fidagarrian lan egiteko diseinatuta dago.

50 kva-ko zutoin muntatutako transformadore elektrikoaren harilkatu guztiak kalitate handiko materialekin fabrikatzen dira, isolamendu-errendimendu bikaina eta egitura-egonkortasuna bermatzeko. Behe-tentsioko harilkiak kable-paperez estalita daude eroaleen inguruan, eta goi-tentsioko harilkatuek, berriz, poliuretanozko esmaltatutako kobrezko hari biribilak erabiltzen dituzte. Geruzen arteko kola-paperen loturak irmo lotzen ditu bobinak unitate bakar batean, eta horrek isolamendu-errendimendu bikaina eskaintzen du. Harilaketa-egitura profesional honek eraginkortasunez saihesten du bobinak deformatzea edo kaltetzea epe luzeko funtzionamenduan eta distantzia luzeko garraioan, eta horrela 50 kva-ko zutoin muntatzeko transformadore elektrikoaren egitura orokorraren egonkortasuna eta fidagarritasuna bermatzen ditu.

Parametro teknikoa:

G: 10kV/0.4kV 50 kva-ko zutoin muntatzeko transformadore elektriko batean, Yyn0 konexio-taldearekin alderatuta, zer abantaila zehatz ditu Dyn11 konexio-taldeak bigarren fase bakarreko zirkuitu laburren matxura-korronte mailari eta erresonantzia ferromagnetikoaren kentzeko gaitasunari dagokionez?

E: Dyn11 konexioaren zero sekuentziaren inpedantzia Yyn0rena baino askoz txikiagoa da, eta horrek nabarmen handitzen du fase bakarreko lurrerako akatsen korrontea, babes-gailuaren akatsak azkar eta fidagarri detektatu eta kentzea erraztuz, eta deskarga elektrikoa eta ekipoen kalteak jasateko arriskuak murrizten ditu.

Aldi berean, 50 kva-ko pole-muntatutako transformadore elektrikoaren alboko delta harilkatzeak bide itxi bat eskaintzen dio zero sekuentziako korronteari, puntu neutroaren desbideratzea modu eraginkorrean murrizten eta tentsio trifasikoko asimetria larria saihestuz. Sistemak erresonantzia ferromagnetikoa jasaten duenean, bide honek moteltze-efektuak sor ditzake, eta horrek nabarmen murrizten du tentsioaren gaineko erresonantziaren anplitudea eta iraupena. Gainera, Dyn11-k 3. korronte harmonikoaren injekzioa blokeatu dezake gorako sare elektrikoan, anplifikazio harmonikoa eta kondentsadore-bankuaren gainkarga saihestuz, eta 10kV/0.4kV 50 kva zutoin-transformadore elektrikoaren tenperatura igoera gehigarria eta isolamenduaren zahartze-abiadura murriztuz.

Hori dela eta, 50 kva-ko zutoinetan muntatutako transformadore elektrikoek erresonantzia izateko joera duten karga monofasiko, lineal ez diren edo erresonantzia izateko joera duten landa elektriko-linea ugari dituzten eremuak zerbitzatzen dituzten Dyn11-k abantaila handiak ditu segurtasunari, potentzia-kalitateari eta ekipoen iraupenari dagokionez.

Poloan muntatutako transformadoreen zati nagusiak

Aurrealdeko Muntaketa mota LV DB

Pole Line Hardwarea

Zutoineko Transformadorea

Alboko muntaketa mota LV DB

Ekipamenduak ekoiztea

Papera harilkatzeko makina

Olioa betetzeko unitatea

Transformadore Labea eta Galdaketa Unitatea

Transformadore Labea

Proben zentro

Transformadoreak Prozesatzen

Transformadorea lehortzean

Transformadorea Winding 2-n

Transformadorea harizketetan

Transfromer muntaian dago
