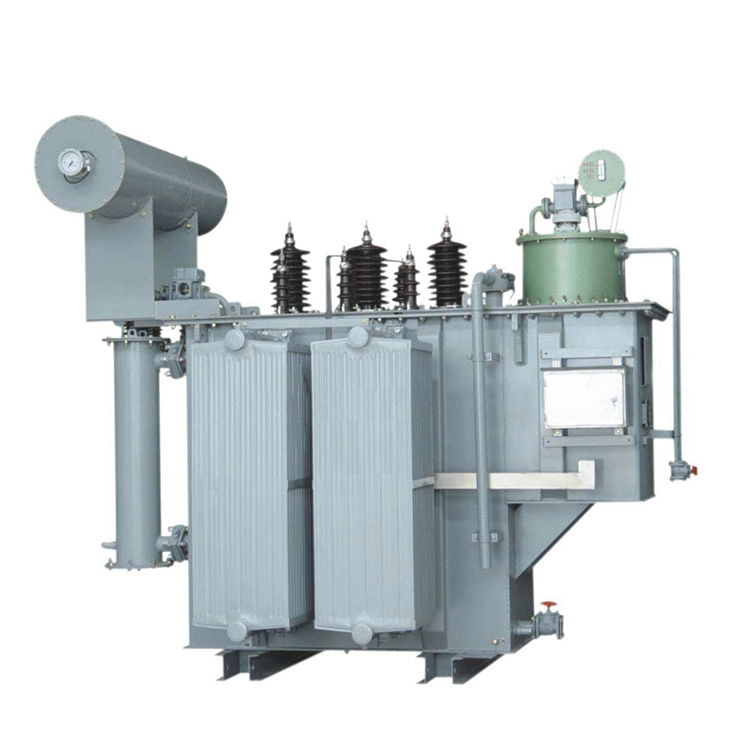

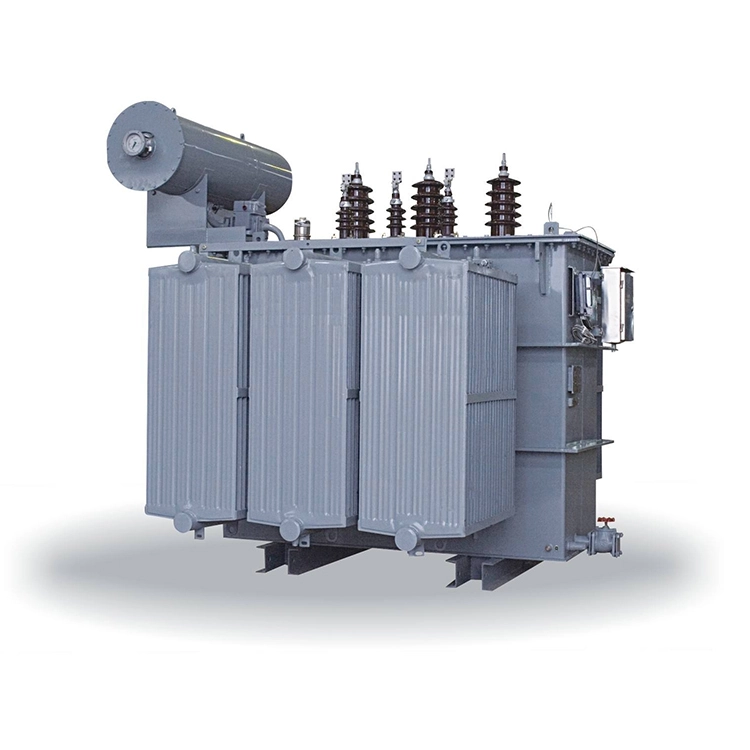

Industri eta elektrizitatea banatzeko aplikazio ugaritan, 5 mva-ko olio motako potentzia-transformadoreek funtsezko eginkizuna dute elektrizitatearen transmisioan. Haien ezaugarri teknikoek eragin zuzena dute sistema elektrikoen egonkortasunean eta eraginkortasunean. Energia-azpiegituren funtsezko osagai gisa, 5 mva-ko olio motako potentzia-transformadoreak funtzionamendu-baldintza zorrotzetan eraginkortasunez funtzionatzeko diseinatuta daude.
5mva-ko olioan murgilduta dagoen potentzia-transformadorearen ezaugarrietako bat olio isolatzailea erabiltzea da, hozteko eta isolatzeko. Diseinu honek funtzionamendu-tenperatura egokiak mantentzen laguntzen du etengabeko zerbitzuan. Olio isolatzaileak beroa modu eraginkorrean transferitzen du barneko osagaietatik kanpo, eta harilkien eta nukleoaren artean isolamendu elektriko hobetua eskaintzen du. Elektrizitate-hornidura fidagarria eta etenik gabekoa behar duten instalazioetarako, ondo diseinatutako 5 mva-ko olioan murgilduta dagoen potentzia-transformadoreak sare elektrikoaren oinarrizko elementu gisa balio du.
Ikuspegi teknikotik, 5 mva-ko olio motako potentzia-transformadoreek hainbat diseinu ezaugarri garrantzitsu dituzte. Nukleoa normalean kalitate handiko siliziozko altzairuzko laminazioz fabrikatzen da, kargarik gabeko galerak murrizten eta funtzionamendu-eraginkortasuna hobetzen laguntzen du. Harilak oso eroaleko materialekin ekoizten dira eta arreta handiz kontrolatutako fabrikazio prozeduren bidez prozesatzen dira, eta 5 mva-ko olio hermitikoaren potentzia-transformadoreari tentsio-errendimendu egonkorra mantentzea ahalbidetzen du karga-baldintza desberdinetan. Horrez gain, deposituaren egitura zigilatzea eta beroa xahutzea eraginkorra emateko diseinatuta dago, eta horrek funtzionamendu-ingurune seguru eta koherentea sortzen du transformadorearen bizitza osoan zehar.
|
Produktuaren izena |
5mva hermitically olio motako potentzia transformadore |
|
|
Ahalmen baloratua |
5000 kVA edo 5 mVA |
|
|
Tentsio primarioa |
33 kV, 34,5 kV, 35 kV |
|
|
Tentsio sekundarioa |
6,6 kV, 10 kV, 11 kV, 13,8 kV |
|
|
Isolamendu Maila |
AC 85 kV/ LI 200 kVp |
|
|
Bektore Taldea |
YNd11 edo Dyn11 |
|
|
Sakatu Aldatzailea |
Mota |
NLTC edo OLTC |
|
Barrutia |
±2*2,5%;±3*2,5% |
|
|
Karga-galerarik gabe |
4,32 kW± % 15 |
|
|
Karga-galera @75℃ |
31 kW± % 15 |
|
|
Inpedantzia |
% 7 ± % 10 |
|
|
Tenperatura igoera |
55 K / 65 K |
|
Biltegiratze iraupena ez da petrolioan murgilduta dagoen transformadorearen egoeran eragiten duen faktore bakarra. Mantentze-lan egokiak garrantzi berdina du. Behar bezala biltegiratu eta mantentzen bada, olioz murgilduta dagoen transformadore bat egonean egon daiteke bost eta zortzi urtez.
Barruko kokapen garbi, lehor eta ondo aireztatua biltegiratze-ingurune hobetsia da. Hezetasun erlatiboa ehuneko 70etik behera geratu behar da, eta giro-tenperatura gomendatutako tartean mantendu behar da. Kanpoan biltegiratzea saihestezina bada, 5mva hermitically olio motako potentzia-transformadoreak euritik eta hezetasunetik babestuta egon behar du, eta zuinketa altxatu batean kokatu behar da ur geldikoekin kontaktua saihesteko. Olioan murgilduta dauden transformadoreetarako, olio-maila aldizka egiaztatu behar da.
5 mva-ko olio motako potentzia-transformadore bat ondo gordetzeko, funtsezko hiru mantentze-lanak ere baditu:
Egin ikus-ikuskapen bat gutxienez hiru hilean behin, korrosioa, egitura-kalteak edo animalien jarduera-zantzuak ikusteko.
Sei hilabete baino gehiago biltegiratzen diren transformadoreetan, harilaren erresistentzia neurtu behar da. Isolamendu-erresistentzia-probak urtero egin behar dira isolamendu-sistemaren egoera egiaztatzeko.
Ordezkatu zigilatzeko osagaiak bi urtean behin. Arnasguneko silize-gela zaindu behar da materialaren ehuneko 70 baino gehiago kolorez aldatu denean, eta horrek hezetasunaren babesa bermatzen du.
