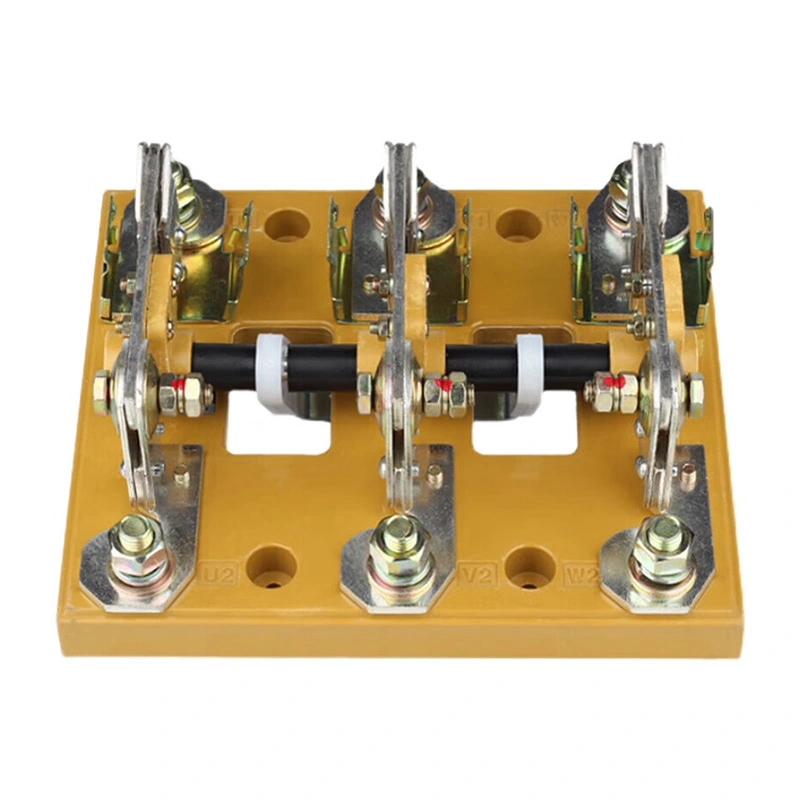

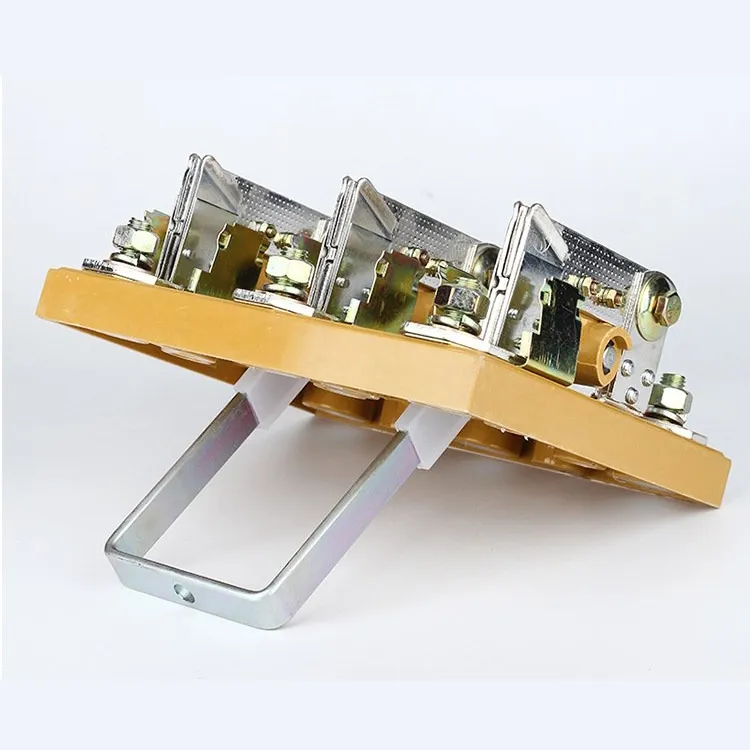

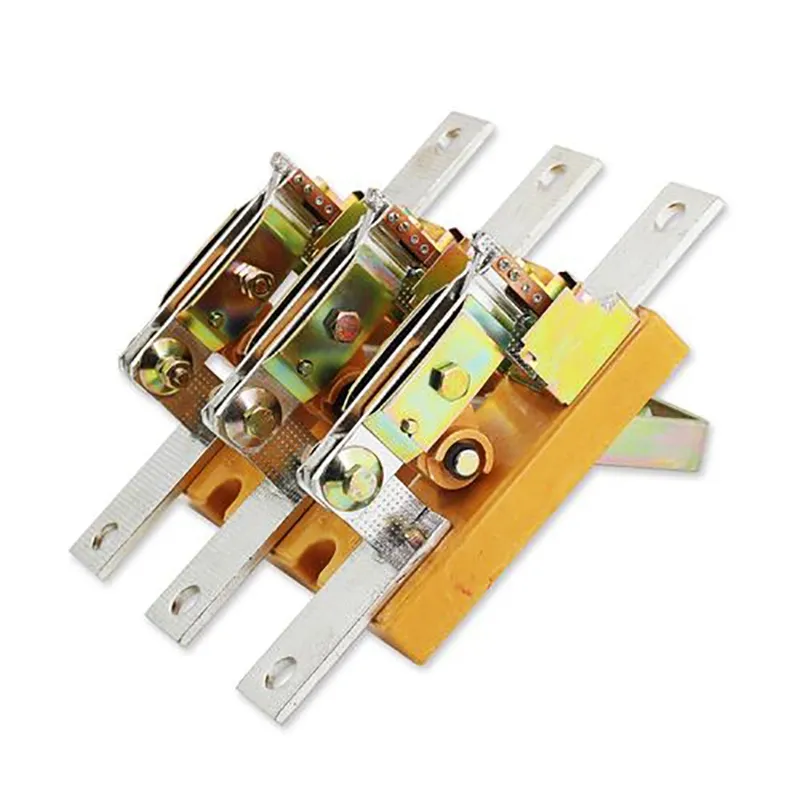

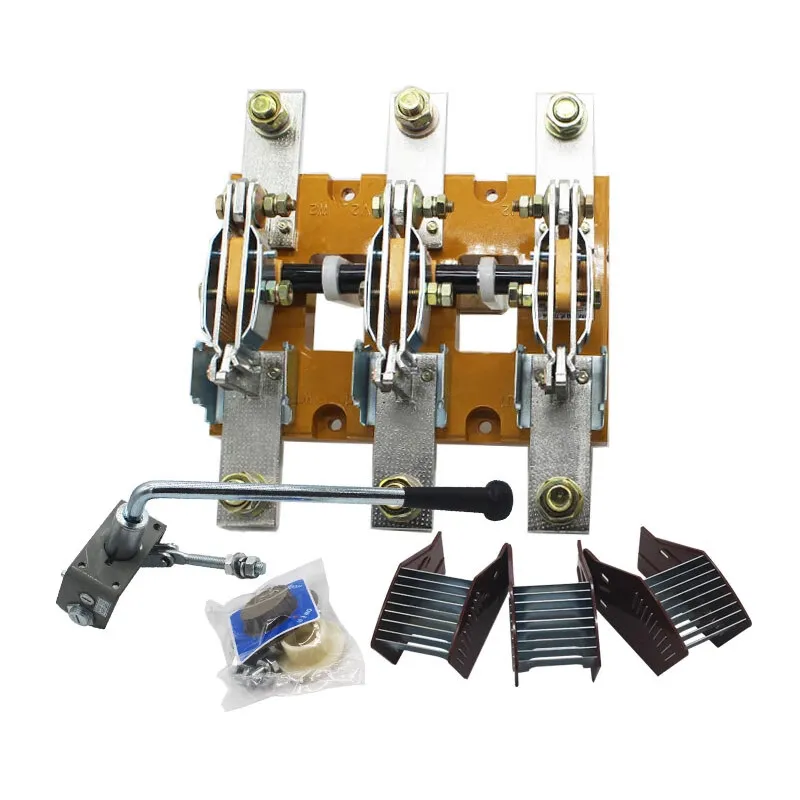

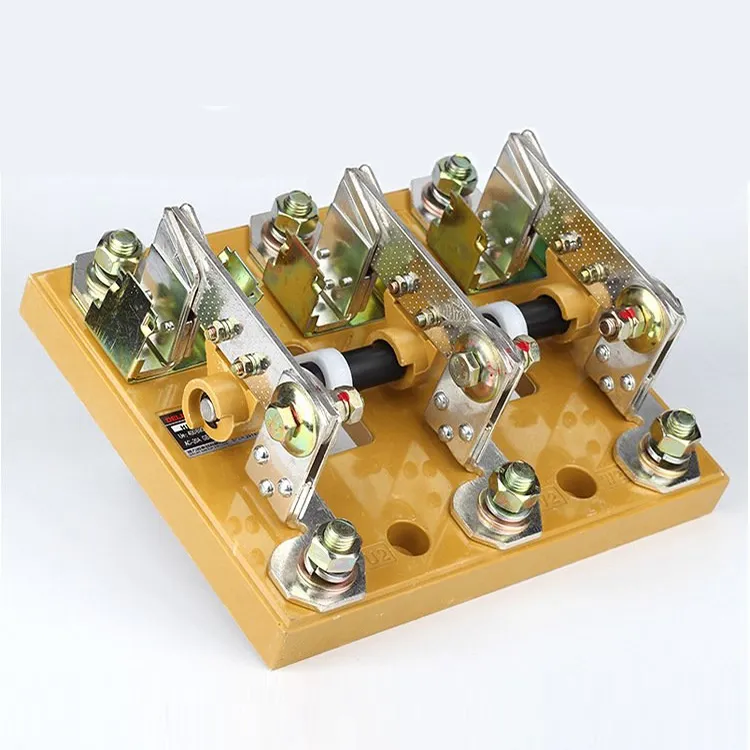

Armairu Elektrikoa 800 Amp 3 Faseko Deskonexio Etengailua

Kabinete elektriko fidagarria 800 amp 3 fase deskonektatzeko etengailua sortzeko, Wenzhou XiFa Electric Power Equipment Co., Ltd-k kalitate handiko kobrezko kontaktuak eta etxebizitza sendoak hartzen ditu bizitza luzea bermatzeko. Bien bitartean, armairu elektriko bakoitzak 800 amp 3 faseko deskonektatzeko etengailu bakoitzak diseinu trinko eta sinplea du, ez bakarrik bistako deskonexio-puntu bat eskaintzeko, baita panel edo horma muntatzeko ere. Bien bitartean, beharrezkoa da armairu elektriko bakoitza 800 amp 3 faseko deskonektatzeko etengailua fabrikako probak egitea bidalketa azkarra baino lehen.

Bidali kontsulta

Produktuaren Deskribapena

800 amp 3 faseko deskonexio etengailua energia-iturriak isolatzeko, kommutazio-eragiketak egiteko eta korronte baxuko zirkuituak konektatzeko edo deskonektatzeko erabiltzen den gailu bat da. Ez du arkuak itzaltzeko gaitasunik. Kokapen irekian daudenean, kontaktuek isolamendu-distantzia zehatz bat mantentzen dute argi eta garbi ikusten den haustura batekin; posizio itxian dagoenean, etengailua funtzionamendu-korronte normala eramateko gai da, baita baldintza anormalak jasateko ere, hala nola zirkuitu laburreko korrontea, denbora-tarte zehatz batean.

Kasu gehienetan, 800 amp 3 faseko deskonexio etengailua tentsio baxuko isolatzaile gisa aplikatzen da, hau da, 1 kV-tik beherako tentsioetarako balio dute. Funtzionamendu-printzipioa eta eraikuntza nahiko sinpleak diren arren, kantitate handietan ekoizten dira, eta haien fidagarritasuna funtsezkoa da. Ondorioz, azpiestazioen eta zentral elektrikoen diseinuan, eraikuntzan eta funtzionamendu seguruan zeregin garrantzitsua dute.

800 amp 3 faseko deskonexio etengailu baten ezaugarria ezin duela karga-korrontea eten; zirkuitua korronterik gabe dagoenean soilik ireki edo itxi daiteke. 800 amp 3 faseko deskonektatzeko etengailuaren erreferentzia tipikoek haien funtzioak, ezaugarriak, sailkapenak, aplikazioak, funtzionamendu okerren aurkako hobekuntzak, mantentze-praktikak eta arazo arruntak biltzen dituzte.

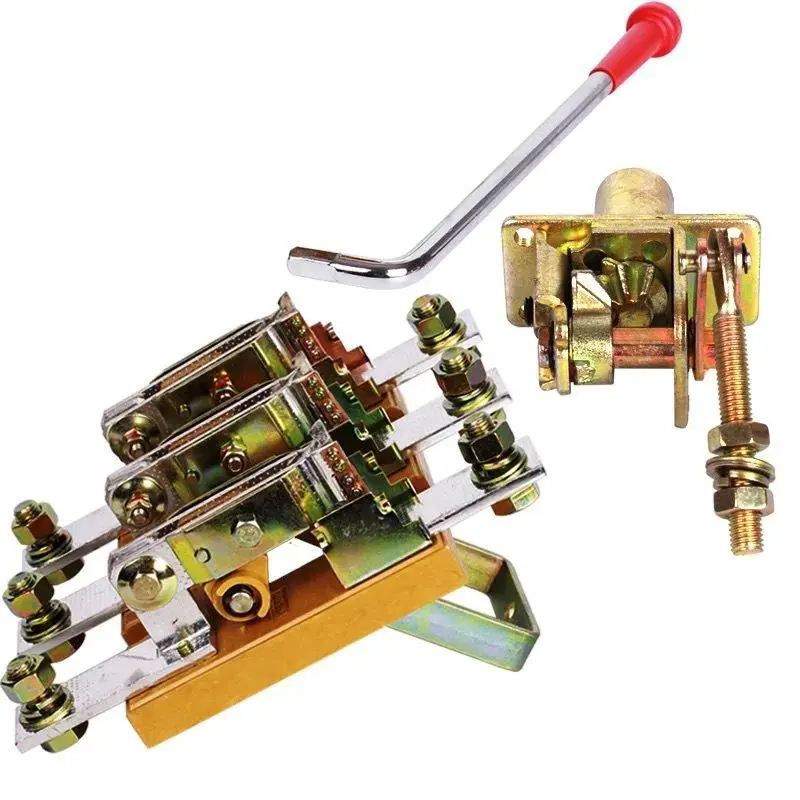

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Produkzio-parametroa:

lgarren (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Indar dielektrikoa (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Lan-korrontea le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motor potentzia (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Egiteko eta hausteko gaitasuna
lcn (A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA balio gailurra)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Bizitza mekanikoa (aldiz)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Bizitza elektrikoa (aldiz)
Ue=660V korronte nominala le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Pisua (kg)
3 zutoin	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 zutoin	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Eragiketa-momentua (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

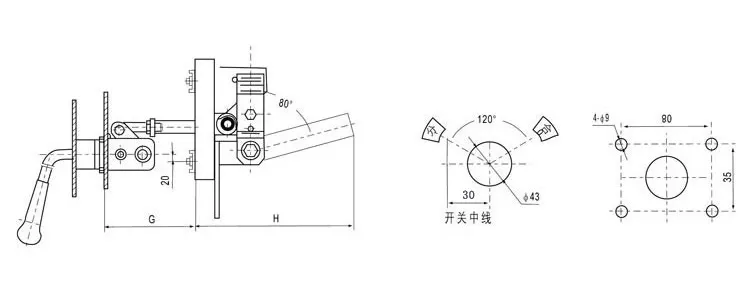

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

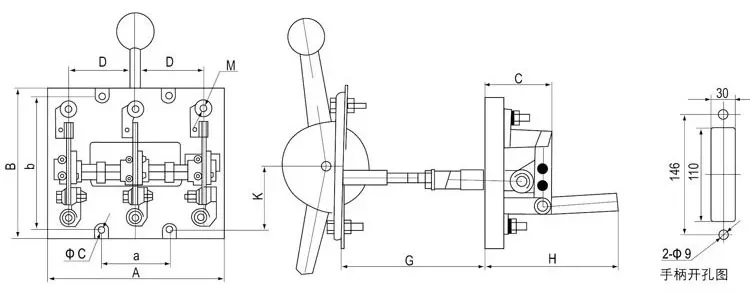

Mota		Markoaren tamaina (mm)						instalazioaren tamaina (mm)
Mota		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

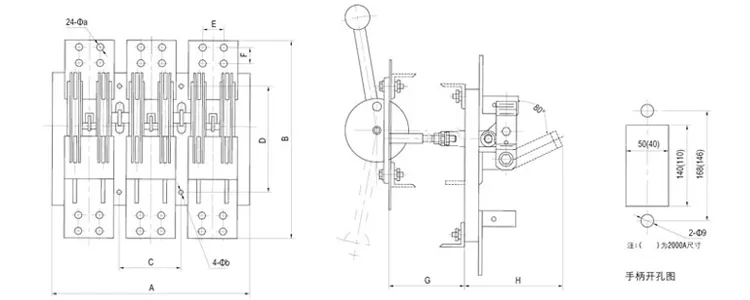

Mota	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Produkzioaren ohiko galderak:

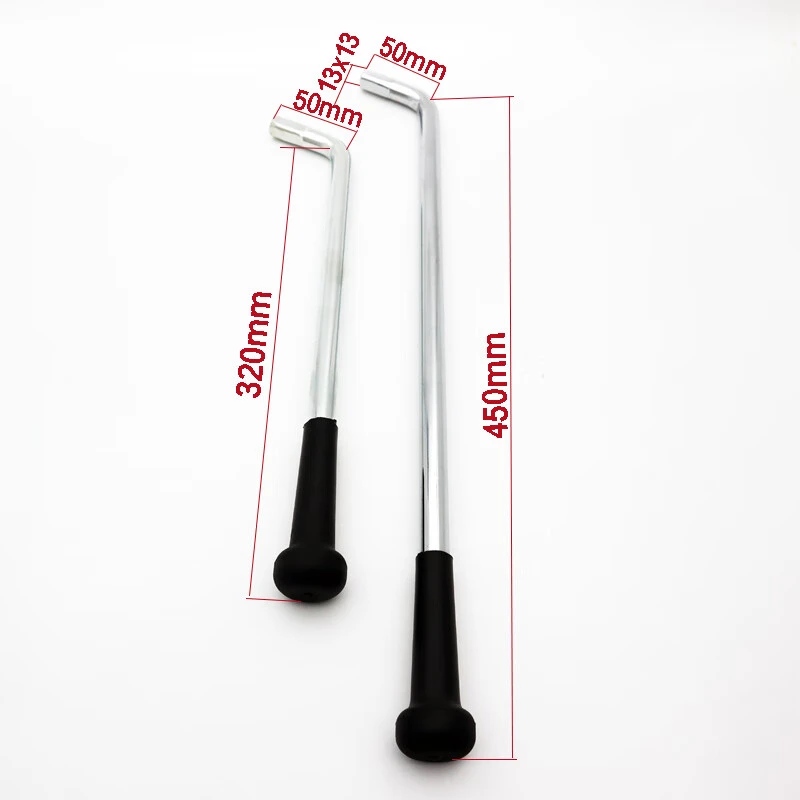

G: Nola aukeratzen dut helduleku mota desberdinen artean (birakaria eta palanka)?

A: Helduleku birakariak: trinkoa, sarritan motorraren kontrol zentroetan edo espazio estuetan erabiltzen da.

Palankako heldulekuak: handiagoak eta ikusgaiagoak, hobesten da ON/OFF adierazteko argia behar denean.

Aukera espazioaren, segurtasunaren ikusgarritasunaren eta operadorearen hobespenaren araberakoa da.

G: 800 amp 3 faseko deskonektatzeko etengailu bat munta al daiteke edozein orientaziotan?

A: Orokorrean, 800 amp 3 faseko deskonektatzeko etengailua bertikalki muntatu behar da segurtasun eta kode baldintzak betetzeko. Diseinu batzuek malgutasuna ahalbidetzen dute, baina beti jarraitu fabrikatzailearen argibideak eta tokiko kode elektrikoak.

G: 800 amp 3 faseko deskonektatzeko etengailu batek blokeo/etiketatze (LOTO) prozedurak onartzen al ditu?

E: Bai, 800 amp 3 faseko deskonektatzeko etengailua barne hartzen du, modelo gehienek giltzarrapodun heldulekuez hornituta daude OSHA blokeo/etiketa segurtasun baldintzak betetzen direla ziurtatzeko. Horri esker, teknikariek ekipamenduak segurtasunez hornitzea ahalbidetzen dute, ustekabean berriro dinamizatzeko arriskurik gabe.
