Banaketa elektrikoko sistemak gero eta konplexuagoak direnez, tentsioaren neurketa zehatza eta babes fidagarria inoiz baino garrantzitsuagoa da. A13,8 Kv-ko potentzial transformadore monofasikoa azpiestazioanFuntzio kritikoa du neurketa, monitorizazioa, erreleen babesa eta automatizazio sistemetarako tentsio-eraldaketa zehatza ziurtatzeko.
XiFakalitate handiko eskaintzan espezializatuta dago13,8 Kv-ko potentzial transformadore monofasikoa azpiestazioanZerbitzu-sare modernoetarako, industria-azpiestazioetarako, energia berriztagarrietarako instalazioetarako eta energia banatzeko azpiegituretarako diseinatutako soluzioak. Artikulu honek azpiestazioko funtsezko osagai horien lan-printzipioak, eraikuntza, abantailak, zehaztapen teknikoak, aplikazioak, instalazio-gogoetak eta mantentze-eskakizunak aztertzen ditu.
Transformadore potentzial bat (PT), tentsio-transformadore (VT) ere deitzen dena, tentsio primario altuak tentsio baxuko sekundario estandarizatuetara jaisteko diseinatutako tresna-transformadore bat da, neurtzeko tresnak, babes-erreleak, SCADA sistemak eta monitorizazio-ekipoetarako egokiak.

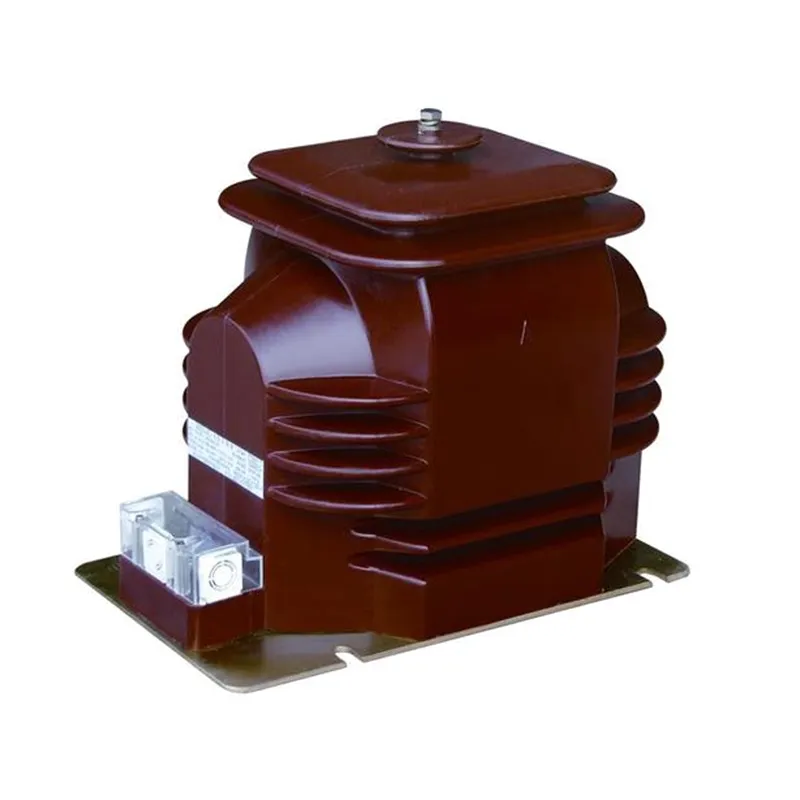

A 13,8 Kv-ko potentzial transformadore monofasikoa azpiestazioanzehazki, 13,8 kV inguruko tentsio ertaineko sistema elektrikoko tentsioak irteera seguru eta neurgarrietan bihurtzen ditu, hala nola 120V, 110V edo beste balio estandarizatu batzuetan.
Transformadore hauek tentsio handiko zirkuituen eta tentsio baxuko kontrol sistemen arteko isolamendu elektrikoa eskaintzen dute neurketa zehaztasun handia mantenduz.
Funtzionamendu-printzipioa indukzio elektromagnetikoan oinarritzen da. Harilketa primarioa 13,8 kV-ko sarera konektatzen denean, fluxu magnetikoa sortzen da transformadorearen nukleoaren barruan.
Fluxu magnetiko horrek tentsio proportzionala eragiten du sekundarioan harilkatu primario eta sekundarioen arteko bira-erlazioaren arabera.
Sortzen den tentsio baxuko seinaleak segurtasunez elikatu dezake:
Tentsio primarioaren uhinaren forma zehaztasunez erreproduzituz, transformadoreak monitorizazio eta babes fidagarriak ahalbidetzen ditu azpiestazio osoan.
Kalitate handiko 13,8 kV-ko potentzial transformadore batek funtzionamenduaren segurtasuna eta neurketaren zehaztasuna bermatzen duten hainbat osagai kritikoz osatzen dute.
| Osagaia | Funtzioa |
|---|---|
| Harilaketa primarioa | Erdi-tentsioko sistemara zuzenean konektatuta |
| Bigarren mailako harilkatzea | Tresnei tentsio-irteera murriztua ematen die |
| Nukleo magnetikoa | Fluxu magnetikoa modu eraginkorrean transferitzen du |
| Isolamendu-sistema | Erresistentzia dielektrikoa eta segurtasuna bermatzen ditu |
| Portzelana edo polimerozko etxebizitza | Barne osagaiak ingurumen-baldintzetatik babesten ditu |
| Terminalen Muntaia | Konexio elektriko seguruak eskaintzen ditu |
| Lurreratze Egitura | Segurtasun operatiboa hobetzen du |
XiFa bezalako premium fabrikatzaileek isolamendu-material aurreratuak eta doitasun-harilketa-teknikak erabiltzen dituzte fidagarritasuna eta zerbitzu-bizitza maximizatzeko.
Zehaztapenak proiektuaren eskakizunen arabera aldatzen diren arren, azpiestazioen aplikazioetan honako parametro hauek aurkitu ohi dira.
| Parametroa | Balio Tipikoa |
|---|---|
| Tentsio nominala | 13,8 kV |
| Fase Mota | Fase Bakarra |
| Maiztasuna | 50Hz / 60Hz |
| Tentsio sekundarioa | 120V, 110V edo pertsonalizatua |
| Zehaztasun Klasea | 0,2, 0,5, 1,0 |
| Isolamendu Maila | IEC/ANSI Arauen arabera |
| Instalazioa | Kanpoan edo Barruan |
| Hozteko metodoa | Aire hozte naturala |
| Babes Klasea | Eguraldiarekiko erresistentearen diseinua |
Transformadore potentzialek tentsio-eskala oso zehatza eskaintzen dute, neurketa eta sistemaren azterketa zehatza ahalbidetuz.
Babes-erreleek tentsio-sarrera zehatzetan oinarritzen dira funtzionamendu-baldintza anormalak azkar eta zehaztasunez detektatzeko.
Neurketa-ekipoak tentsio handiko zirkuituetatik isolatuta, PT-ek arrisku elektrikoak nabarmen murrizten dituzte.
Etengabeko tentsioaren monitorizazioak kontzientzia operatiboa hobetzen du eta mantentze prebentiboko programak onartzen ditu.
Kalitate handiko isolamendu-sistemek eta karkasa iraunkorrak hamarkadetan funtzionamendu fidagarria ahalbidetzen dute.
Azpiestazio modernoak gero eta tentsio-datu zehatzak behar dituzten monitorizazio- eta automatizazio-sistemen digitalen mende daude.
13,8 kV fase bakarreko potentzial transformadoreak sektore askotan erabiltzen dira.
Tentsioaren neurketa eta babes zehatzak behar diren guztietan, transformadore hauek funtsezko zeregina dute.
PT zuzena hautatzeak ingeniaritza-faktore batzuen ebaluazio zehatza eskatzen du.
Ziurtatu transformadoreak sistemaren tentsio nominalarekin eta isolamendu-baldintzekin bat datorrela.
Diru-sarrerak neurtzeko aplikazioek normalean monitorizazio sistema orokorrak baino zehaztasun-klase handiagoak behar dituzte.
Kalkulatu neurgailu, errele eta monitorizazio-ekipoetatik konektatutako karga osoa.
Kontuan izan hezetasuna, kutsadura maila, altitudea, tenperatura eta eskakizun sismikoak.
Egiaztatu IEC, ANSI, IEEE eta tokiko utilitate estandarrak betetzen direla.
Instalazio egokia ezinbestekoa da epe luzerako fidagarritasuna lortzeko.
Prozedura hauek jarraitzeak martxan jartzeko arazoak gutxitzen ditu eta ekipoen iraupena hobetzen du.
Ohiko mantentze-lanak etengabeko errendimendua eta sistemaren fidagarritasuna bermatzen ditu.
| Mantentze-jarduera | Gomendatutako maiztasuna |
|---|---|
| Ikusizko Ikuskapena | Hilerokoa |
| Terminalen estutasuna egiaztatzea | Hiruhilabetekaria |
| Isolamendu-erresistentzia proba | Urtero |
| Isolatzaileen garbiketa | Behar bezala |
| Ikuskapen Termikoa | Urtero |
| Kalibrazioaren egiaztapena | Erabilgarritasun Arauen arabera |
Mantentze prebentiboak nabarmen murrizten ditu ustekabeko etenaldiak eta ordezkapen-kostuak.
| Ezaugarri | Potentzial transformatzailea (PT) | Korronte-eraldaketa (CT) |
|---|---|---|
| Funtzio Nagusia | Tentsioaren Neurketa | Korrontearen Neurketa |
| Konexioa | Paraleloa | Seriea |
| Irteera | Tentsio murriztua | Korronte murriztua |
| Bigarren mailako balio tipikoa | 110V edo 120V | 1A edo 5A |
| Aplikazioa | Neurketa eta babesa | Neurketa eta babesa |
Bi tresnen transformadoreek elkarrekin funtzionatzen dute sistema elektrikoaren jarraipena eta babes osoa emateko.
Energia elektrikoaren industria azkar eboluzionatzen ari da azpiestazio digitaletara eta sare adimendunen azpiegituretara.
Etorkizuneko garapenak honako hauek dira:
XiFa bezalako fabrikatzaileek transformadoreen teknologia aurreratuetan inbertitzen jarraitzen dute sortzen ari diren industriaren eskakizun horiei laguntzeko.
Bere helburu nagusia tentsio altuko mailak neurtzeko, neurtzeko eta babes-gailuetarako egokiak diren tentsio baxu estandarizatuetara murriztea da.
Tentsioaren neurketa zehatzak fakturazio fidagarria, sistemaren monitorizazioa, matxurak hautematea eta babesaren koordinazioa bermatzen ditu.
Bai. Eredu asko kanpoan instalatzeko bereziki diseinatuta daude eguraldiari erresistenteak dituzten isolamendu eta etxebizitza sistemarekin.
Mantentze-lan egokiarekin, kalitate handiko transformadore potentzialak 25 urte baino gehiagoko zerbitzu-bizitza ematen dute sarritan.
IEC, ANSI, IEEE eta utilitateen espezifiko estandarrak erreferentzia egiten dira potentzial transformadoreak hautatzen eta instalatzean.
Zerbitzuak, industria-plantak, energia berriztagarrien instalazioak, garraio-sistemak, meatzaritza-eragiketak eta merkataritza-energia-sareak horien mende daude.
A 13,8 Kv-ko potentzial transformadore monofasikoa azpiestazioanoinarrizko osagaia da tentsioa neurtzeko, erreleen babeserako, energia neurtzeko eta potentzia sistemaren monitorizaziorako. Tentsio-eraldaketa zehatza emateko duen gaitasunak, isolamendu elektrikoa mantenduz, ezinbestekoa da azpiestazio modernoetarako eta industria-energia-sistemetarako.
Zerbitzuak banatzeko sareak, energia berriztagarrien proiektuak edo industria-instalazioak onartzen dituen ala ez, esperientziadun fabrikatzaile baten transformadore fidagarri bat hautatzeak nabarmen hobetu dezake segurtasun operatiboa, neurketaren zehaztasuna eta sistemaren fidagarritasuna.
Zure hurrengo azpiestazio proiekturako irtenbide fidagarri eta errendimendu handiko baten bila zabiltza?XiFaProfesionalki diseinatutako transformadore potentzialak eskaintzen ditu, nazioarteko estandar zorrotzak eta aplikazio askotariko eskakizunak betetzeko diseinatuta.Jar zaitez gurekin harremanetangaur zure proiektuaren beharrak eztabaidatzeko, laguntza teknikoa eskatzeko edo gure aditu-taldearen aurrekontu pertsonalizatua lortzeko.
