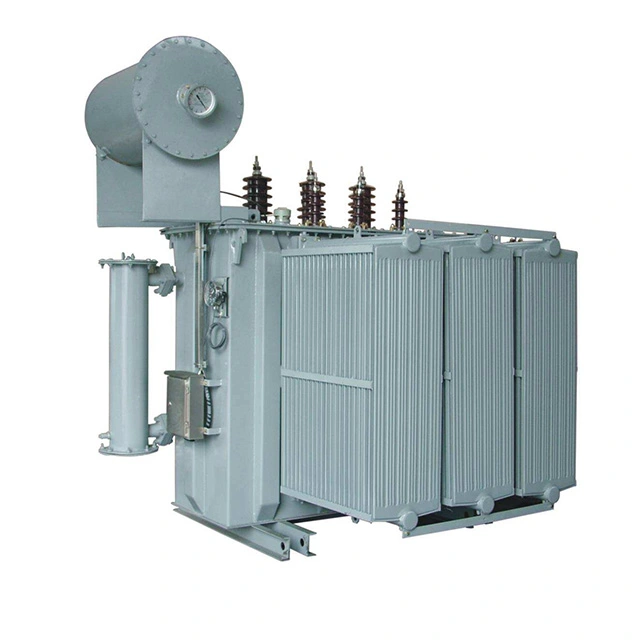

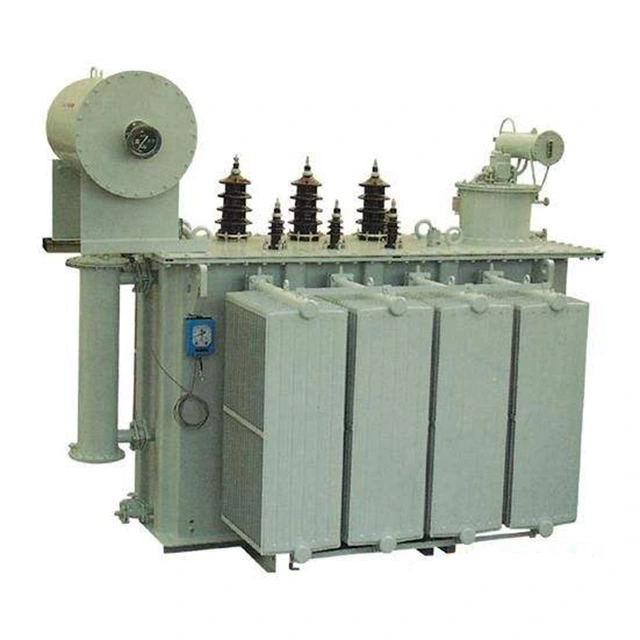

Kanpoko potentzia-transformadore 10 mva 33 eta 6,6 kv 10 mva-ko edukiera eta 33 eta 6,6 kv arteko tentsio-tartea, kanpoko potentzia-transformadore mota bat da. Bere tentsio nominala 10 mva-koa da, tentsio handiko aldea 33 kv-koa eta behe-tentsioko aldea 6,6 kv-koa. Tamaina ertaineko transformazio-ekipamendu nagusia da industria- eta meatzaritza-enpresentzat eta industria-parkeetarako, eta guztiz betetzen ditu IEC arauak. Kanpoko potentzia-transformadoreak 10 mva 33 eta 6,6 kv batez ere harizketak, burdinazko nukleoa eta olio isolatzailea hiru zati ditu.

Harilak transformadorearen zati elektrikoa dira. Orokorrean, kobrezko alanbre laua edo kobrezko alanbre biribila bihurrituz egiten da. Harilak 10 mva 33 eta 6,6 kv-ko kanpoko potentzia-transformadorearen burdin-nukleoko zutabean instalatzen dira. Behe-tentsioko harilkiak barne-geruzan daude, eta goi-tentsioko harilkiak tentsio baxuko harilkitik kanpo instalatzen dira. Behe-tentsioko harilkatuen eta burdinazko nukleoen artean, eta goi-tentsioko hariluen eta behe-tentsioko hariluen artean, material isolatzaileak erabiltzen dira haiek bereizteko mahukak egiteko, isolamendua lortzeko.

Burdinaren nukleoa 10 mva 33 eta 6,6 kv arteko kanpoko potentzia-transformadorearen bide magnetiko nagusia da. Normalean, 0,35 edo 0,5 mm-ko lodiera duten siliziozko altzairuzko xaflak dituzten silizioa pilatuz egiten da, eta pintura isolatzailez estalita. Burdin-nukleoa bi zatitan banatzen da: burdin-nukleoaren zutabea eta uztarria. Burdinazko nukleoaren zutabea harilduraz hornituta dago, eta uztarria zirkuitu magnetikoa ixteko erabiltzen da. Burdinaren nukleoaren egituraren oinarrizko formen artean bihotz mota eta maskor mota daude.

Parametro teknikoa:

Zeintzuk dira kanpoko potentzia-transformadorearen instalazio-forma desberdinak 10 mva 33 eta 6,6 kv?

Potentzia-ingeniaritzan, kanpoko transformadoreen instalazioak bi forma ditu batez ere: zutoinean muntatutako instalazioa eta lurrean muntatutako instalazioa. Ez dio axola zein metodo hartzen den, segurtasuna beti da lehena. Transformadorearen inguruan nabarmentzen den lekuan, abisu-seinale nabarmen bat zintzilikatu behar da, pasatzen direnei ez hurbiltzeko gogorarazteko.

Lurrean instalatutako 10 mva-ko 33 eta 6,6 kv-ko kanpoko potentzia-transformadoreetarako, 1,7 metro baino gutxiagoko altuera duen babes-hesi bat gehitu behar zaio inguruan, eta funtzionamendu-espazio seguru nahikoa egon behar da hesiaren eta transformadorearen plataformaren artean.

Zutoin edo dorreetan instalatzeko, goi- eta behe-tentsioko korronte guztiek eroale isolatuak erabili behar dituzte eta behe tentsioko zatiak barra biluziak ere erabil ditzake. Erabilitako burdinazko pieza guztiak galbanizatuta egon behar dira, herdoila eta korrosioa saihesteko.

Instalazioa lurrean egiten bada, oinarriaren altuera 500 mm ingurukoa izan ohi da. Oinarri hau adreiluak edo isuritako hormigoia erabiliz eraiki ohi da, eta, ondoren, gainazala 1:2 zementuzko morteroarekin leundu egiten da. Altzairu laua edo kanal altzairua gainazalean jarri behar da transformadorearen ibilbidea egiteko.

Instalazioan, ezinbestekoa da pista berdinduta dagoela eta bidearen zabalera transformadorearen gurpilen zabalerarekin primeran bat datorrela ziurtatzea funtzionamendu egonkorra bermatzeko.
