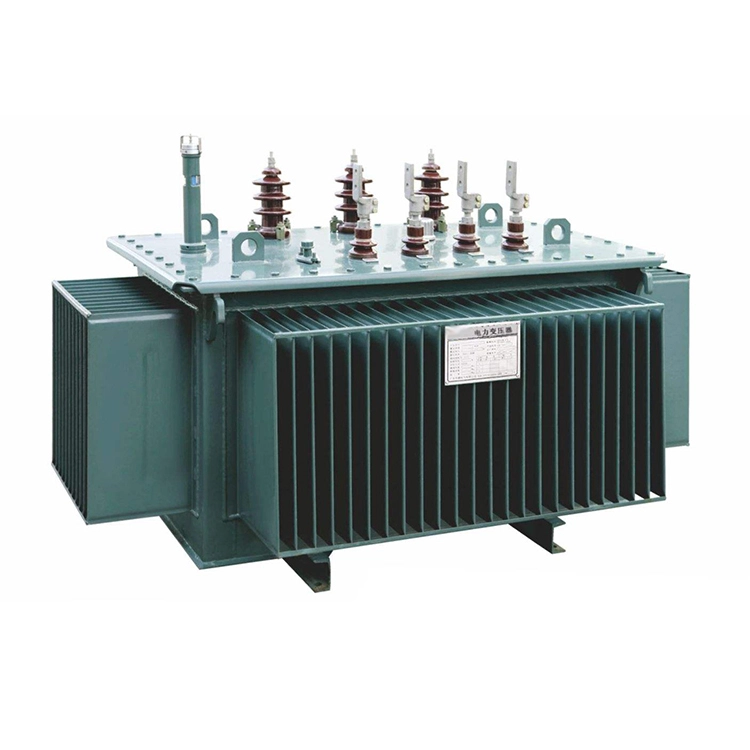

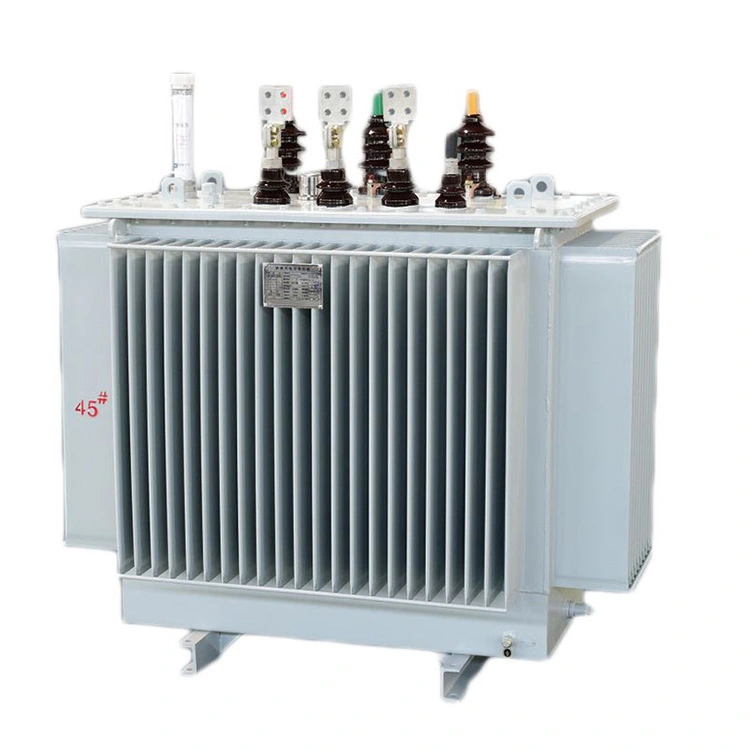

400v-tik 11kv-ra Step Up Pole Transformer 500kva

400v-11kv-ko 500kva-ko polo-transformadorearen karkasa kalitate handiko hotz ijetzitako altzairuz edo altzairu herdoilgaitzez egina dago. Funtsezko piezak ekipo aurreratuek automatikoki soldatzen dituzte eta, ondoren, laser teknologiaren bidez ikuskatzen dira soldadura estua bermatzeko eta olio-ihesaren arriskua ezabatzeko. Beroan galvanizatzeko tratamendu zorrotza jasan ondoren, estaldurak korrosioarekiko erresistentzia handia du eta eraginkortasunez babes dezake haizearen eta euriaren, gatz-lainoaren eta kutsadura industrialaren higaduraren aurka. Erabat zigilatutako diseinuak 500kva 400v-tik 11kv-ra bitarteko polo transformadorearen nukleoa kanpoko airetik isolatzen du. Horrek mantentze-lanik gabeko funtzionamendua ahalbidetzen du, baina isolamendu-materialen zahartzea nabarmen atzeratzen du.

Tentsio baxuko harilkiak hazteko kobrezko papera eta zehaztasun handiko burdina laminatuzko egitura erabiliz, 500kva 400v eta 11kv arteko polo transformadorearen bobinak oso sendoak izateko diseinatuta daude, zirkuitu laburretan sortzen diren indar elektrodinamiko erradial eta axial erraldoiei eraginkortasunez aurre egiteko gai direnak, horrela bobinak deformatu edo kaltetu ez daitezen. 500kva 400v-tik 11kv-ko polo-transformadore hau zirkuitu laburreko proba zorrotzak egiten ditu nazioarteko estandarren arabera, hala nola IEEE. Dagozkion proba-txostenak eman ditzakegu gure produktuaren gaitasun operatiboa muturreko baldintzetan frogatzeko.

Parametro teknikoa:

G: 400V-ko tentsio baxuko hornidura 11kV-ra igotzean sarera konektatzeko edo distantzia luzeko transmisiorako, 400v-tik 11kv-ko 500kva-ko polo transformadore bat hautatzen da. Zer faktore tekniko kontuan hartu behar dira tentsio-erregulazio-tartea, konexio-taldea, inpedantzia-tentsioa, isolamendu-maila?

A: 400v-tik 11kv-ko polo-transformadorearen 500kvarako, funtsezko faktore teknikoak hauek dira: tentsioa erregulatzeko gomendatutako gama ez da karga-tentsioaren doikuntza ±2 × 2,5% goi-tentsioan tentsio baxuko aldean tentsio gorabeherak konpentsatzeko. Konexio-taldea Dyn11 gisa hautatu behar da, delta harilkatzea harmonikoak kentzeko eta izar harilkatua puntu neutroa lurreratzeko. Inpedantzia tentsio estandarra % 4 da, eta horrek tentsio jaitsiera eta akatsen korrontea orekatu ditzake. Isolamendu mailari dagokionez, tentsio altuko aldeak 35 kV bete behar ditu maiztasun normalerako eta 75 kV tximista-bulkadarako. Kanpoko ihes-distantzia ez da 275 mm baino txikiagoa izan behar kutsatutako eta tximista-inguruneetan funtzionamendu segurua bermatzeko.

Poloan muntatutako transformadoreen zati nagusiak

Aurrealdeko Muntaketa mota LV DB

Pole Line Hardwarea

Zutoineko Transformadorea

Alboko muntaketa mota LV DB

Ekipamenduak ekoiztea

Papera harilkatzeko makina

Olioa betetzeko unitatea

Transformadore Labea eta Galdaketa Unitatea

Transformadore Labea

Proben zentro

Transformadoreak Prozesatzen

Transformadorea lehortzean

Transformadorea Winding 2-n

Transformadorea harizketetan

Transfromer muntaian dago
