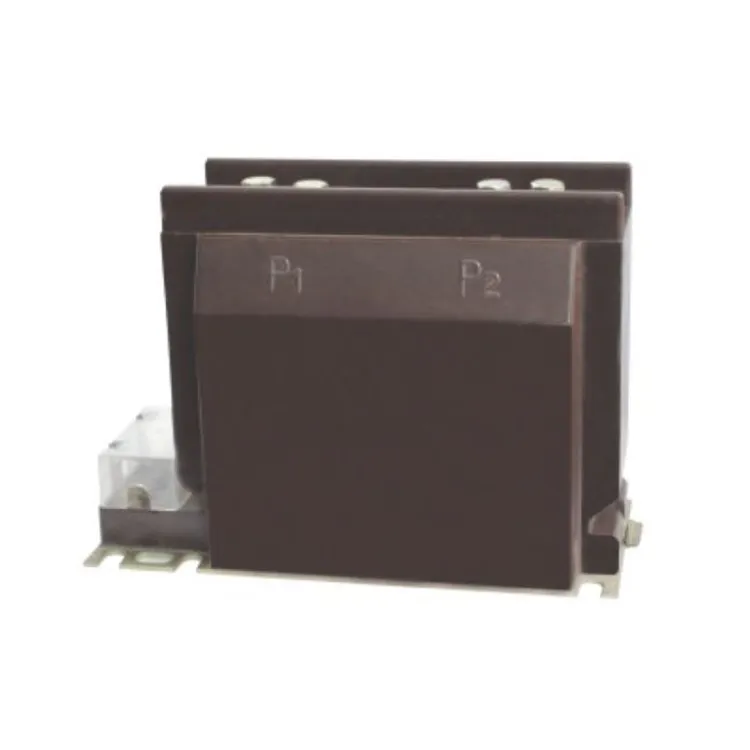

200 A, 300 A, 500 A eta 800 A eta 5 A bigarren irteera estandarra dituen korronte transformadoreak korronte neurtzeko eta babesteko aplikazio fidagarrietarako diseinatuta dago 10 eta 35 kv arteko tentsio-mailako potentzia sistemetan.
Korronte-transformadore bakoitzak ct 200 300 500 800 5a kobrezko eroale zehatza eta kalitate sendoko nukleo magnetiko bat erabiltzen ditu funtzionamendu-barruti osoan ratio zehatzean errendimendu bikaina mantentzeko. ct 200 300 500 800 5a korronte transformatzailea bigarren mailako irteera egonkorra karga-baldintza desberdinetan emateko eraikita dago, neurketa nahiz babes-zirkuituetarako egokiak izan daitezen.

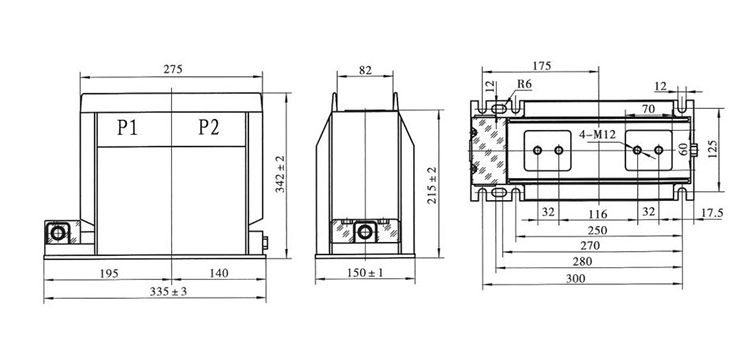

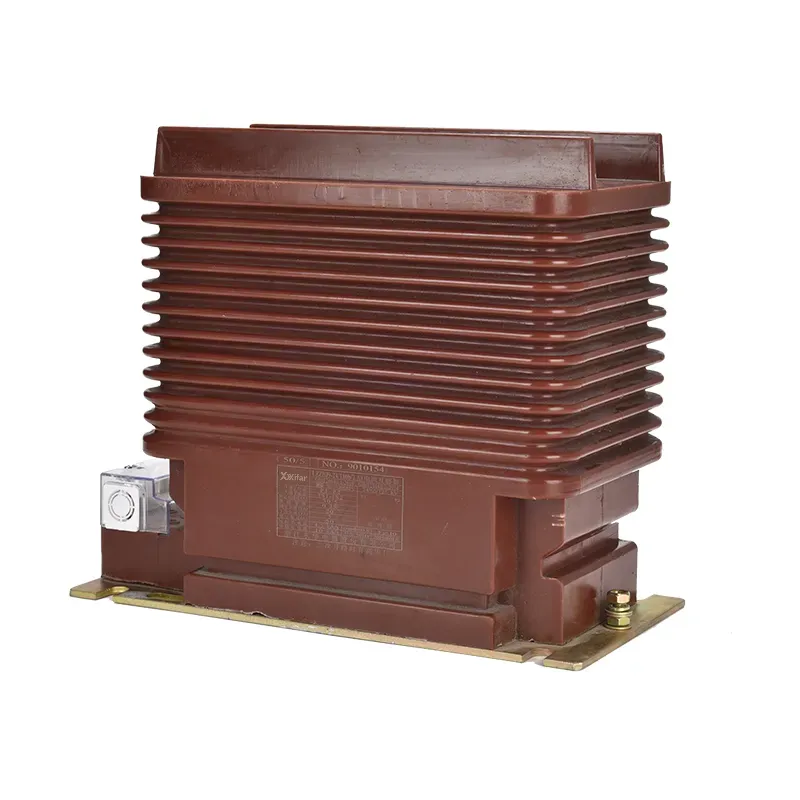

Etxebizitza material isolatzaile iraunkor eta iraunkorrez fabrikatuta dago, hezetasunarekiko eta ingurumeneko estresarekiko erresistentzia bikaina eskaintzen duena. Diseinu trinkoak erraz instalatzeko aukera ematen du etengailuen paneletan, kontrol-armairuetan eta elektrizitatea banatzeko tauletan.
| Mota | Lehen mailako korronte nominala (A) | Zehaztasun Klasea | Zehaztasun klasea eta irteera nominala cosΦ=0,8 | Shory-Time Korronte termikoa (kA/S) | Korronte dinamiko nominatua (kA) | |||
| 0,2 (s) | 0,5 (s) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0,2 s/0,5 0,2 s/10P 0,2/10P 0,5 s/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400tik 600era | 45 | 112.5 | ||||||
| 750etik 1250era | 80 | 160 | ||||||
G: Zer esan nahi du 200/5A bezalako CT erlazioak ct 200 300 500 800 5a korronte transformadore batean?
A: korronte-transformadore batean ct 200 300 500 800 5a, 200/5A-ko CT erlazioak esan nahi du 200 anpere eroale primariotik igarotzen direnean, bigarren mailako harilkatzeak 5 ampere ematen dituela. Printzipio bera aplikatzen da beste ratio batzuei: 300/5A, 500/5A, 800/5A, etab. Erlazioak bermatzen du korronte primario handiak balio sekundario estandarizatu batera murriztu daitezkeela neurketa eta babes segururako.
G: Nola aukeratzen dut CT ratio egokia?
A: CT erlazioa sistemaren gehienezko karga-korrontearen arabera hautatu behar da. Adibidez, zure elikagailuak normalean 180 A garraiatzen baditu noizean behin 220 A-rainoko gailurrekin, 200/5A CT egokia izango litzateke. Korrontea 450 eta 500 A-ra iristea espero bada, orduan 500/5A CT bat egokiagoa litzateke. Helburua karga baxuan zehaztasuna murrizten duen gehiegizko dimentsioa eta dimentsionamendu txikia saihestea da, saturazioa arriskuan jartzen duena.
G: Zein zehaztasun-klase daude eskuragarri ct 200 300 500 800 5a korronte transformadorearentzat?
A: Neurketa helburuetarako, ohiko klaseak 0.2, 0.2S, 0.5 eta 0.5S dira. Babeserako, klase tipikoak 5P10, 10P10 edo 10P20 dira. Beharrezko klasea CT diru-sarreren neurketarako, monitorizazio orokorrerako edo babes-erreleetarako erabiliko denaren araberakoa da.
