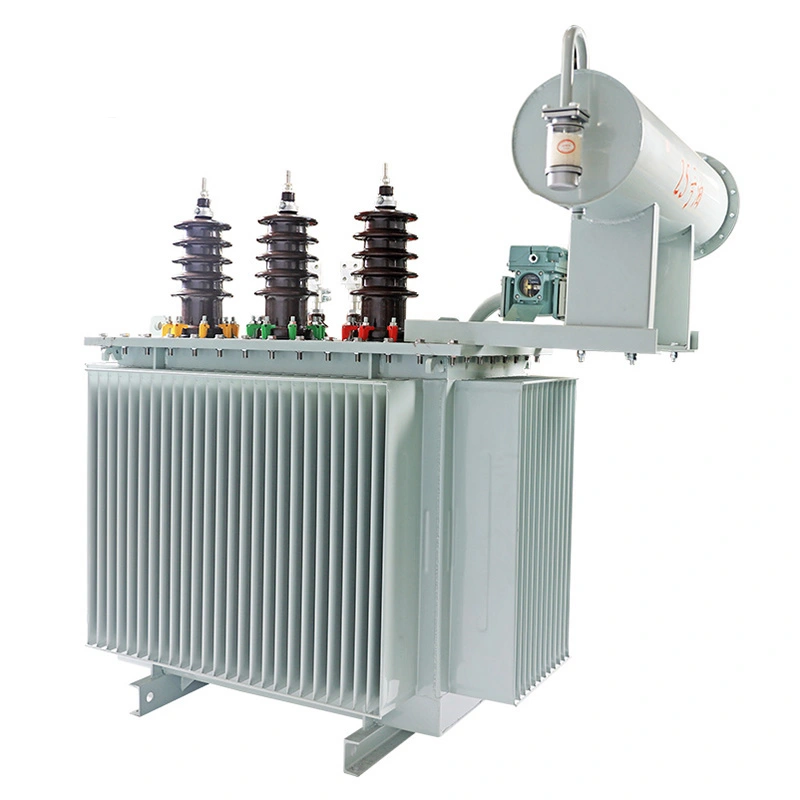

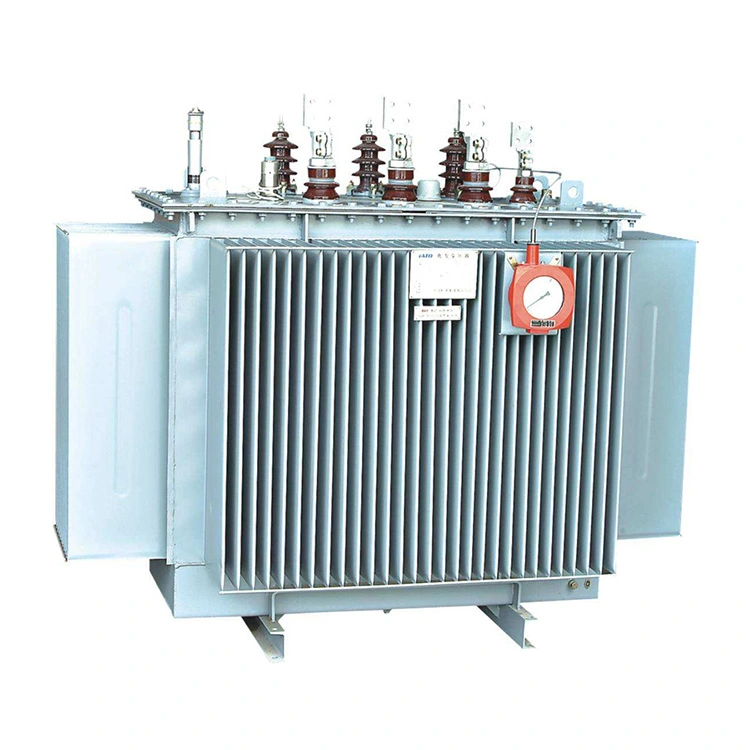

1000kva Banaketa Potentzia Transformadorea 11tik 33kv-ra

11 eta 33 kv arteko 1000 kva-ko potentzia-transformadoreak tentsio ertaineko ekipo elektriko garrantzitsu bat da, IEC 60076 eta GB 1094 arauen arabera fabrikatua. 11kV-ko sarrerako potentzia 33kV-ko irteerara bihurtzen du, tentsio-mailen arteko energia-transmisioa gauzatuz, oso erabilia industria-parkeetan, zentraletan, landa-sareen berritze-lanetan eta industria-enpresa handietan.

YNd11 bektore taldea, CRGO siliziozko altzairu nukleoa eta kobre hutsezko harilkatzeak, 1000 kva-ko banaketa potentzia-transformadoreak 11 eta 33 kv energia-kontsumo txikia, gainkarga-gaitasun handia eta errendimendu egonkorra ditu. Kargarik gabeko tentsioaren % ± 2 × 2,5 erregulazioarekin, irteera egonkorra bermatzen du, eta bere egitura hermetiko itxia barruko eta kanpoko instalazioetarako egokitzen da, hainbat eszenatokitarako potentzia fidagarria eskaintzen du.

1000kva-ko banaketa-potentzia-transformadoreak 11 eta 33kv batez ere tentsio ertaineko sare elektrikoen tentsioa areagotzeko agertokietan erabiltzen da.

Bere aplikazio-eremu espezifikoak hauek dira:

1.Parke industrialak, industria- eta meatze-enpresa handiak: Beraien zentral elektrikoek sortutako 11 kv-ko potentzia edo sare elektrikotik lortutako potentzia 33 kv-ko goi-tentsioko potentzia bihurtzea barne potentzia transmititzeko eta ekipo handietarako elikadura hornitzeko.

2.Zentral elektrikoak eta azpiestazioak: Sorgailuek sortutako tentsio baxuko potentzia 33 kv-ko goi-tentsioko potentzia bihurtuz eta tentsio ertaineko sare elektrikora konektatzeko tentsioa handitzeko ekipo gisa erabiltzen da.

3. Landa sare elektrikoaren berritzea: landa sare elektrikoaren tentsio-maila handitzea, transmisio-galerak murriztea eta landa-energia horniduraren egonkortasuna bermatzea.

4.Eraikuntza gune handiak eta aldi baterako elikatze-proiektuak: 33 kv-ko tentsio handiko potentzia egonkorra ematea eraikuntzako makineria handietarako eta aldi baterako elikadura-hornidura-sistemetarako.

Parametro teknikoa:

G: Zein da transformadorearen olioaren mantentze estandarrak? Noiz beharrezkoa da olioa berritzea edo ordeztea?

E: 1000kva-ko banaketa-potentzia-transformadore honek 11 eta 33kv-era guztiz itxitako egitura bat hartzen du. Olio-isuririk gabeko funtzionamendu arruntean, ez da olioa maiz bete beharrik.

Mantentze-jarraibideak: Hartu laginak transformadorearen olioa probatzeko 1-2 urtean behin eta probatu matxura-tentsioa, hezetasun-edukia eta azido-balioa. Olio-maila eskala estandarraren azpitik badago, olioaren kolorea iluna eta uhera da, hezetasun-edukia estandarra gainditzen du edo isolamendu-indarra murrizten da, olioa garaiz betetzea edo olioa ordezkatzea beharrezkoa da. Erabat debekatuta dago marka desberdinak edo fabrikatzaile ezberdinen transformadoreen olioa nahastea. Olioa ordezkatu ondoren, agortu behar da olioaren aire-burbuilek eragindako tokiko isurketa-akatsak saihesteko.

G: Zein da zirkuitu laburreko inpedantzia-balio estandarra 1000kva banaketa potentzia-transformadorearen 11 eta 33kv ? Zein da ezarpen honek duen garrantzia?

E: Zirkuitu laburreko inpedantzia estandarra %6,5ean ezartzen da. Balio hori 11 eta 33 kv mailako 1000 kva-ko potentzia-transformadorearen banaketa-mailako estandar nazionala eta IEC estandarra da. Ezin da modu arbitrarioan aldatu.

Oinarrizko diseinuaren garrantzia honako hau da: lehenik eta behin, sareko zirkuitu-laburren akatsetan zirkuitu laburreko korronte gailurra modu eraginkorrean murrizten du, zirkuitu laburreko indar elektroeragilearen eragina murrizten du transformadorearen harilkatuetan eta nukleoan, eta akats handiak saihesten ditu, hala nola harilaren deformazioa eta nukleoaren kalteak; Bigarrenik, tentsio ertaineko sarearen zirkuitu-labur-ahalmenarekin bat egiten du, gorako eta beherako konmutagailuen eta erreleen babes-gailuen ezarpenen koordinazio zehatza bermatzen du, matxurak gainditzea saihesten du eta ertain-tentsioko banaketa-sistema osoaren egonkortasuna bermatzen du; Hirugarrenik, 1000kva-ko banaketa-potentzia-transformadorearen tentsio-doikuntza-tasa kontrolatzen du 11tik 33kv-ra, kargaren gorabeheretan gehiegizko tentsio-desbideratzeak saihesten ditu eta elikadura-horniduraren kalitateak estandarrak betetzen dituela ziurtatzen du.
